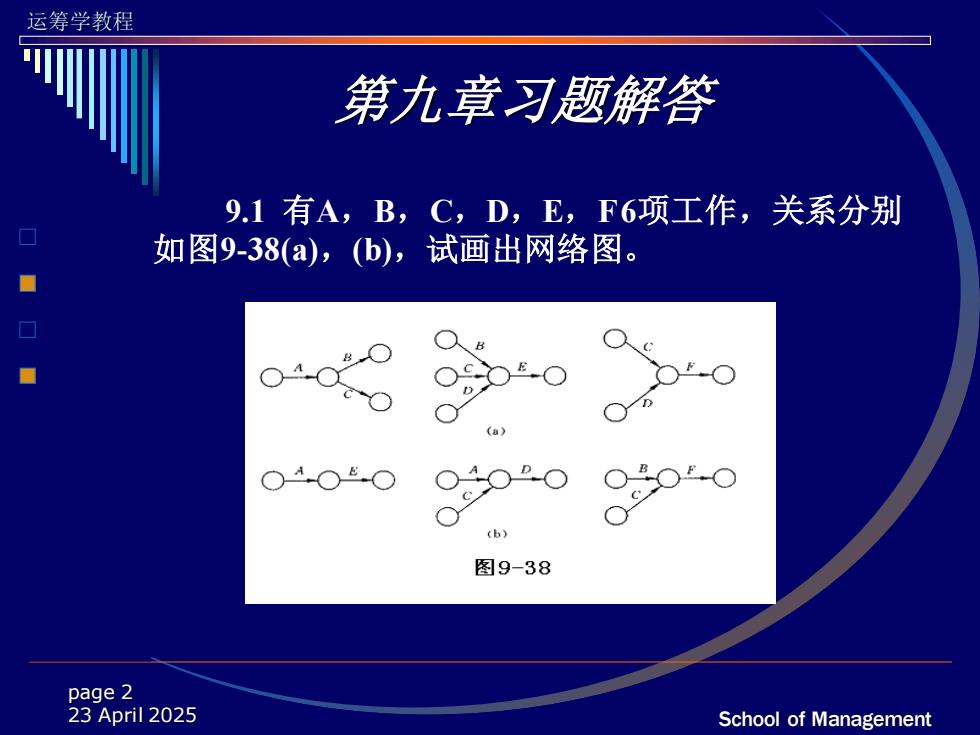

运筹学教程 第九章习题解答 9.1有A,B,C,D,E,F6项工作，关系分别 如图9-38(a),(b),试画出网络图。 图9-38 page 2 23 April 2025 School of Management
运筹学教程 School of Management page 2 23 April 2025 第九章习题解答 9.1 有A，B，C，D，E，F 6项工作，关系分别 如图9-38(a)，(b)，试画出网络图
运筹学教程 第九章习题解答 B a的网络图 B b的网络图 page 3 23 April 2025 School of Management
运筹学教程 School of Management page 3 23 April 2025 第九章习题解答
运筹学教程 第九章习题解答 9.2试画出下列各题的网络图（见表9-8，表9-9， 表9-10)，并为事项编号。 表9-8 工作 工时(d) 紧前工作 工作 工时(d) 紧前工作 A 15 F 5 D,E B 10 G 20 C,F C 10 A,B H 10 D,E D 10 A,B I 15 G.,H E 5 B page 4 23 April 2025 School of Management
运筹学教程 School of Management page 4 23 April 2025 9.2 试画出下列各题的网络图(见表9-8，表9-9， 表9-10)，并为事项编号。 第九章习题解答 表9-8 工作 工时（d） 紧前工作 工作 工时（d） 紧前工作 A 15 - F 5 D,E B 10 - G 20 C,F C 10 A,B H 10 D,E D 10 A,B I 15 G,H E 5 B
运筹学教程 第九章习题解答 A 13 表9-8的网络图 page 5 23 April 2025 School of Management
运筹学教程 School of Management page 5 23 April 2025 第九章习题解答
运筹学教程 第九章习题解答 表9-9 工作 工时(d) 紧前工作 工作 工时(d) 紧前工作 A 3 G 6 D,B B 2 H 2 E C 5 I 4 G,H D 4 A J 5 E,F E 7 B K 2 E,F F 8 C L 6 I,J page 6 23 April 2025 School of Management
运筹学教程 School of Management page 6 23 April 2025 第九章习题解答 表9-9 工作 工时（d） 紧前工作 工作 工时（d） 紧前工作 A 3 - G 6 D,B B 2 - H 2 E C 5 - I 4 G,H D 4 A J 5 E,F E 7 B K 2 E,F F 8 C L 6 I,J
