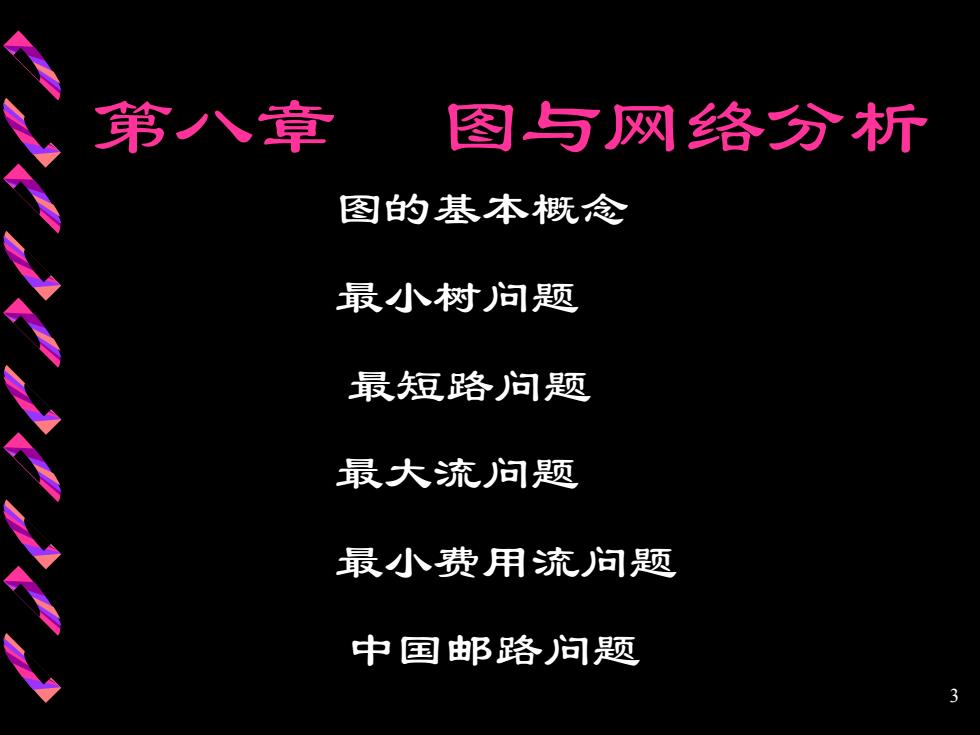

第八章 图图与网络分析 图的基本概念 最小树问题 最短路问题 最大流问题 最小费用流问题 中国邮路问题 3
3 第八章 图与网络分析 图的基本概念 最小树问题 最短路问题 最大流问题 最小费用流问题 中国邮路问题
当我们在研究某些现实系统时，如果系统中 含有有限个待研究的对象，除了关心这些对象本 身的特性，同时还要考虑对象之间的相互关系 一个比较简单并且是常用的方法就是画一张图 用点表示系统中的对象，用点之间的连线表示对 象之间的相互关系。通过对图的研究，达到研究 系统的目的。例如我们经常见到的道路交通图 管道网络图、工程计划图等。用图来表达和研究 个系统往往具有直观、简洁和方便等特点。 4
4 引 言 当我们在研究某些现实系统时，如果系统中 含有有限个待研究的对象，除了关心这些对象本 身的特性，同时还要考虑对象之间的相互关系， 一个比较简单并且是常用的方法就是画一张图， 用点表示系统中的对象，用点之间的连线表示对 象之间的相互关系。通过对图的研究，达到研究 系统的目的。例如我们经常见到的道路交通图、 管道网络图、工程计划图等。用图来表达和研究 一个系统往往具有直观、简洁和方便等特点
引言 图论(Graph Theory)是运筹学的一个重要分 支，它是建立和处理离散数学模型的一个重要工 具。 图论的研究最早可追溯到著名的哥尼斯堡七 桥问题。18世纪欧洲的哥尼斯堡城有一条流经全 城的普雷格尔河，河的两岸和河中两个小岛有七 座桥彼此相通（如图8-1所示）。 5
5 引 言 图论(Graph Theory)是运筹学的一个重要分 支，它是建立和处理离散数学模型的一个重要工 具。 图论的研究最早可追溯到著名的哥尼斯堡七 桥问题。18世纪欧洲的哥尼斯堡城有一条流经全 城的普雷格尔河，河的两岸和河中两个小岛有七 座桥彼此相通(如图8-1所示)
3引 言 、 图8-1 哥尼斯堡七桥问题 当时人们就讨论，从陆地A,B,C,D中 的任一地方开始能否通过每座桥一次且仅通过 一次，就能返回原出发地。 6
6 引 言 图8-1 哥尼斯堡七桥问题 当时人们就讨论，从陆地A，B，C，D中 的任一地方开始能否通过每座桥一次且仅通过 一次，就能返回原出发地
引 言 1736年瑞士数学家欧拉E.Euler)将这个问题 抽象化，用含有四个点七条边的图8-2表示。 B 图8-2哥尼斯堡七桥问题的抽象图 7
7 引 言 1736年瑞士数学家欧拉(E.Euler)将这个问题 抽象化，用含有四个点七条边的图8-2表示。 图8-2哥尼斯堡七桥问题的抽象图
