Section 8.2 Scatter Plots 散点图
Section 8.2 Scatter Plots 散点图
例：累积温和一代三化螟盛发期的关系 。一些夏季害虫盛发期的早迟和 表1累积温和一代三化螟盛发 春季温度高低有关。江苏武进 期的关系 x累积温 y盛发期 连续9年测定3月下旬至4月中 35.5 12 34.1 16 旬旬平均温度累积值(X,旬度) 31.7 9 40.3 2 和水稻一代三化螟盛发期(y, 36.8 7 40.2 3 以5月10日为0)的关系，得结 31.7 13 39.2 9 果于右表。 44.2 -1
x累积温 y盛发期 35.5 34.1 31.7 40.3 36.8 40.2 31.7 39.2 44.2 12 16 9 2 7 3 13 9 -1 表1 累积温和一代三化螟盛发 期的关系 ➢ 一些夏季害虫盛发期的早迟和 春季温度高低有关。江苏武进 连续9年测定3月下旬至4月中 旬旬平均温度累积值(x，旬·度) 和水稻一代三化螟盛发期(y， 以5月10日为0)的关系，得结 果于右表。 例:累积温和一代三化螟盛发期的关系

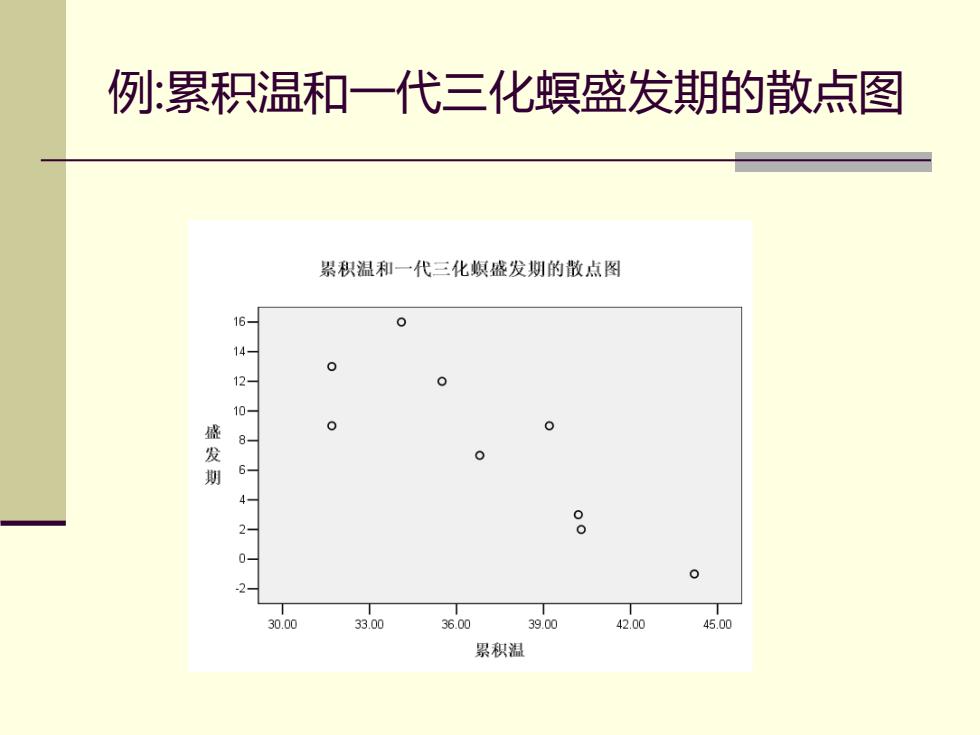

例：累积温和一代三化螟盛发期的散点图 累积温和一代三化螟盛发期的散点图 16 0 10- 0 盛发期 4- 2 8 30.00 33.00 36.00 39.00 42.00 45.00 累积温
例:累积温和一代三化螟盛发期的散点图
利用散点图判断相关性质及密切程度 正相关 负相关 零相关 零相关 0<<1 -1<<0 r≈0 r≈0 (a) (c) (e) (g) 完全正相关 完全负相关 零相关 零相关 ●● ● 。● ●●● ●●●●● ●● 。 r=1 r=-1 r=0 r=0 (b) (d) () (h)
利用散点图判断相关性质及密切程度 r = 0 (h) r ＝ 0 (f) r＝-1 (d) r＝1 (b) 0<r<1 (a) -1<r<0 (c) r 0 (e) r 0 (g) 正相关 负相关 零相关 完全正相关 完全负相关 零相关 零相关 零相关

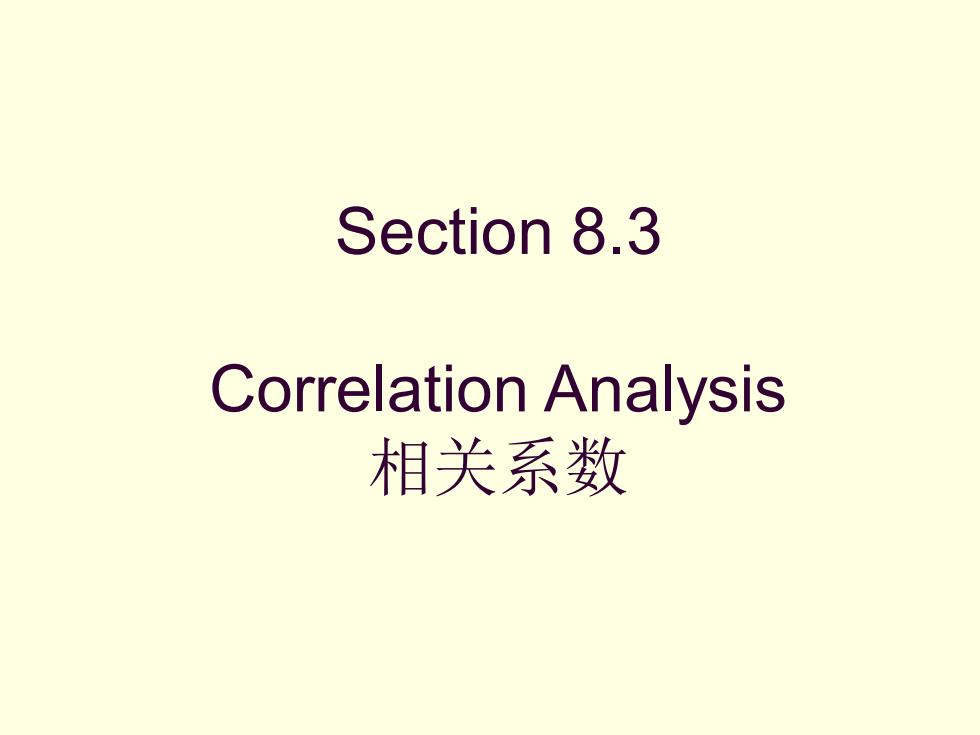

Section 8.3 Correlation Analysis 相关系数
Section 8.3 Correlation Analysis 相关系数
