曾通高等教育“十一五”国家级规划教材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少东承2木军 第7章零件图 7.1零件图的作用与内容 7.2零件构型设计与表达方案的选择 7.3典型零件表达分析 7.4零件中尺寸的合理标注综述 7.5零件图的技术要求 7.6零件的测绘 7.7看零件图的方法
第7章 零件图 7.1 零件图的作用与内容 7.2 零件构型设计与表达方案的选择 7.4 零件中尺寸的合理标注综述 7.3 典型零件表达分析 7.5 零件图的技术要求 7.6 零件的测绘 7.7 看零件图的方法
普通高等款育“十一五”国家级规划放材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少素承子大到 7.3典型零件表达分析 7.3.1轴套类零件的表达分析 结构特点： !1.这类零件总体上看是细而长，各组成部分多是同轴线的回转体。 2.根据设计和工艺的要求，这类零件常带有倒角、轴肩、键槽、螺 纹挡圈槽_、退刀槽、中心孔等结构。一一
7.3.1 轴套类零件的表达分析 7.3 典型零件表达分析 结构特点： 1.这类零件总体上看是细而长，各组成部分多是同轴线的回转体。 2.根据设计和工艺的要求，这类零件常带有倒角、轴肩、键槽、螺 纹、挡圈槽 、退刀槽、中心孔等结构

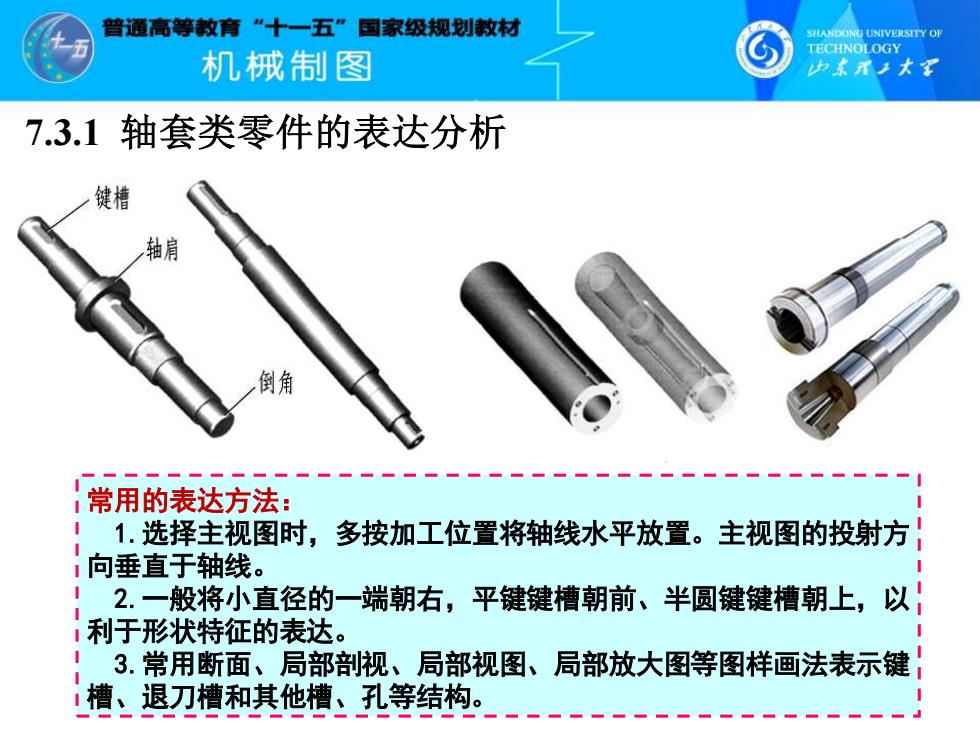

曾通高等教育“十一五”国家级规划教材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少素承子大军 7.3.1轴套类零件的表达分析 键槽 轴肩 倒角 常用的表达方法： 1.选择主视图时， 多按加工位置将轴线水平放置。主视图的投射方 向垂直于轴线。 2.一般将小直径的一端朝右，平键键槽朝前、半圆键键槽朝上，以 利于形状特征的表达。 3.常用断面、局部剖视、局部视图、局部放大图等图样画法表示键； 槽、退刀槽和其他槽、孔等结构
7.3.1 轴套类零件的表达分析 常用的表达方法： 1.选择主视图时，多按加工位置将轴线水平放置。主视图的投射方 向垂直于轴线。 2.一般将小直径的一端朝右，平键键槽朝前、半圆键键槽朝上，以 利于形状特征的表达。 3.常用断面、局部剖视、局部视图、局部放大图等图样画法表示键 槽、退刀槽和其他槽、孔等结构
曾通高等教育“十一五”国家级规划敏材 SHANDONG UNTVERSITY OF TECHNOLOGY 机械制图 少素承子大军 7.3.1轴套类零件的表达分析 键槽 轴肩 倒角
7.3.1 轴套类零件的表达分析
曾通高等教育“十一五”国家级规划教材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少东承大军 7.3.1轴套类零件的表达分析 5:1
7.3.1 轴套类零件的表达分析
