普通高等款育“十一五”国家级规划教材 SHANDONG UNTVERSITY OF TECHNOLOGY 机械制图 少素承子大军 第9章装配图 9.1装配图的内容 9.2部件的表达方法 9.3装配图的尺寸标注和技术要求 9.4装配图中零部件的序号和明细栏 9.5装配结构的构型设计 9.6部件测绘和装配图画法 9.7读装配图和拆画零件图
第9章 装配图 9.1 装配图的内容 9.2 部件的表达方法 9.3 装配图的尺寸标注和技术要求 9.4 装配图中零部件的序号和明细栏 9.5 装配结构的构型设计 9.6 部件测绘和装配图画法 9.7 读装配图和拆画零件图
曾通高等教育“十一五”国家级规划教材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少东承2木军 9.6部件测绘和装配图画法 9.6.1部件测绘 根据现有机器或部件，画出零件和部件装配草图并进 行测量，然后绘制装配图和零件图的过程称为测绘。 部件测绘的一般步骤： 了解和分析测绘对象 。 拆卸零部件和测量尺寸 画装配示意图 画零件草图 画装配图和零件图
9.6 部件测绘和装配图画法 9.6.1 部件测绘 • 了解和分析测绘对象 • 拆卸零部件和测量尺寸 • 画装配示意图 • 画零件草图 • 画装配图和零件图 部件测绘的一般步骤： 根据现有机器或部件，画出零件和部件装配草图并进 行测量，然后绘制装配图和零件图的过程称为测绘

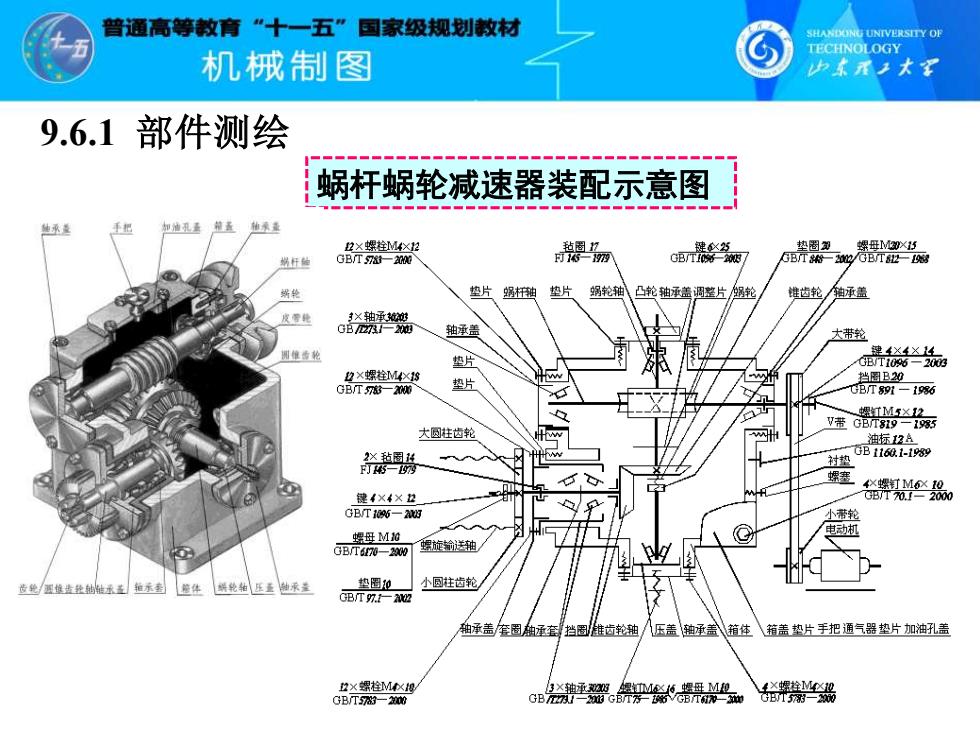

曾通高等教育“十一五”国家级规划教材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少京承2木军 9.6.1部件测绘 蜗杆蜗轮减速器装配示意图 承是 手相 2X蝶栓M4×2 OB影 垫圈 GBT7一200 蜗艳 垫片蜗柱袖垫片 蜗轮抽凸轮轴承盖调整片蜗轮 锥齿轮轴承盖 皮营健 GBA 、轴承盖 大带轮 圆维垂轮 4X4×14 垫片 G/T10%-206 品 些园Rn 垫片 BT891-16 螺灯M5X2 大圆性齿轮 V带GBT819一185 油标2盘 乳勝 GB116d1-189 衬垫 螺赛 键4×4×边 舞品 GB/T106一2灯 小蒂轮 螺母M0 © 电动机 GBT70-20 绵旋输送轴 齿绝/细维步垫轴维承盖拖承委整生鳞轮轴压玉幽承盖 垫图0 小圆柱齿轮 釉承盖套圈热承套 挡圈推齿轮油压盖轴承盖箱体箱盖垫片手把通气器垫片加油孔盖
9.6.1 部件测绘 蜗杆蜗轮减速器装配示意图
普通高等款育“十一五”国家级规划放材 SHANDONG UNTVERSITY OF TECHNOLOGY 机械制图 少素承子大军 9.6部件测绘和装配图画法 9.6.2装配图的画法 装配图画图步骤： 确定视图方案 。 确定图幅比例，合理布局 ·画出各视图的主要基准和主要零件轮廓 画出部件的次要结构部分和其他零件 。 完成装配图
9.6 部件测绘和装配图画法 9.6.2 装配图的画法 • 确定视图方案 • 确定图幅比例，合理布局 • 画出各视图的主要基准和主要零件轮廓 • 画出部件的次要结构部分和其他零件 • 完成装配图 装配图画图步骤：
曾通高等教育“十一五”国家级规划教材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少东承2木军 蜗杆蜗轮减速器装配图画法} 轴承盖 加油孔盖箱盖轴承盖 主视图按工作位置选定， 蜗杆轺 采用局部剖视表达蜗杆轴的 蜗轮 装配关系以及油标、螺塞在 皮带轮 箱体上的连接情况。 圆锥齿轮 俯视图也采用局部剖视表 达蜗轮轴、锥齿轮轴的装配 关系，俯视图还表示箱盖与 箱体的连接情况。 8年日年8年银8目8年年年88自8g里第”88g年8目ss想自s8作等8目非8至有年8目自s年888 左视图表达箱体、箱盖、 轴承盖的外形结构。 齿轮/圆锥齿轮轴轴承盖」轴承套箱体蜗轮轴压盖艳承盖
蜗杆蜗轮减速器装配图画法 主视图按工作位置选定， 采用局部剖视表达蜗杆轴的 装配关系以及油标、螺塞在 箱体上的连接情况。 俯视图也采用局部剖视表 达蜗轮轴、锥齿轮轴的装配 关系，俯视图还表示箱盖与 箱体的连接情况。 左视图表达箱体、箱盖、 轴承盖的外形结构
