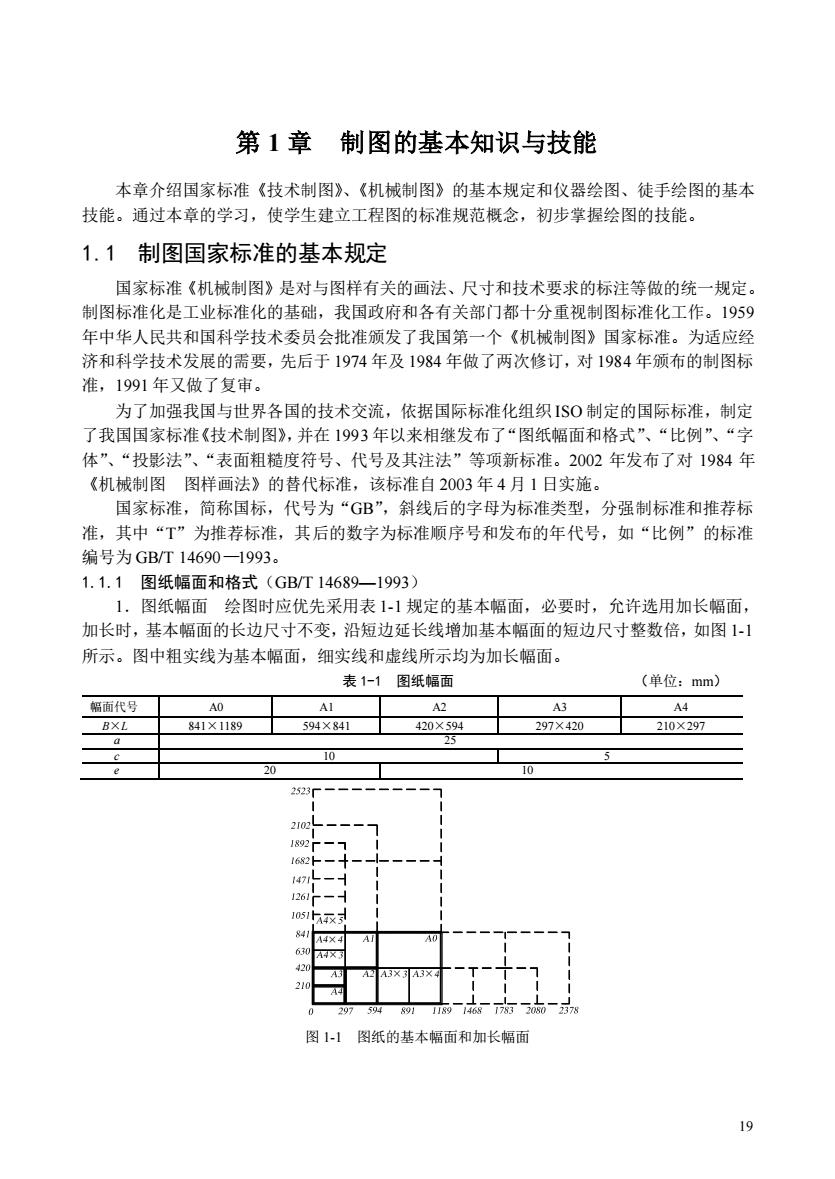

19 第 1 章 制图的基本知识与技能 本章介绍国家标准《技术制图》、《机械制图》的基本规定和仪器绘图、徒手绘图的基本 技能。通过本章的学习，使学生建立工程图的标准规范概念，初步掌握绘图的技能。 1.1 制图国家标准的基本规定 国家标准《机械制图》是对与图样有关的画法、尺寸和技术要求的标注等做的统一规定。 制图标准化是工业标准化的基础，我国政府和各有关部门都十分重视制图标准化工作。1959 年中华人民共和国科学技术委员会批准颁发了我国第一个《机械制图》国家标准。为适应经 济和科学技术发展的需要，先后于 1974 年及 1984 年做了两次修订，对 1984 年颁布的制图标 准，1991 年又做了复审。 为了加强我国与世界各国的技术交流，依据国际标准化组织 ISO 制定的国际标准，制定 了我国国家标准《技术制图》，并在 1993 年以来相继发布了“图纸幅面和格式”、“比例”、“字 体”、“投影法”、“表面粗糙度符号、代号及其注法”等项新标准。2002 年发布了对 1984 年 《机械制图 图样画法》的替代标准，该标准自 2003 年 4 月 1 日实施。 国家标准，简称国标，代号为“GB”，斜线后的字母为标准类型，分强制标准和推荐标 准，其中“T”为推荐标准，其后的数字为标准顺序号和发布的年代号，如“比例”的标准 编号为 GB/T 14690—1993。 1.1.1 图纸幅面和格式（GB/T 14689—1993） 1．图纸幅面 绘图时应优先采用表 1-1 规定的基本幅面，必要时，允许选用加长幅面， 加长时，基本幅面的长边尺寸不变，沿短边延长线增加基本幅面的短边尺寸整数倍，如图 1-1 所示。图中粗实线为基本幅面，细实线和虚线所示均为加长幅面。 表 1-1 图纸幅面 （单位：mm） × × × × × 图 1-1 图纸的基本幅面和加长幅面 幅面代号 A0 A1 A2 A3 A4 B×L 841×1189 594×841 420×594 297×420 210×297 a 25 c 10 5 e 20 10
2.图框格式在图纸上必须用粗实线画出图框，其格式分不留装订边（图1-2）和留装 订边（图1-3）两种，尺寸见表11。同一产品的图样只能采用同一种格式。 图框线 、图纸边界线」 a) 图1-2图纸格式（一） 图框线 标题料 图纸边界线 a b) 图13图纸格式（二） 图框幅面可横放(X型)和竖放(Y型)，如图12、图13所示。 3.标题栏的方位国标（技术制图标题栏》规定每张图纸上都必须画出标题栏，标 题栏的位置位于图纸的右下角，标题栏的长边置于水平方向并与图纸的长边平行时，则构成 X型图纸，如图1-2a和图1-3a所示。若标题栏的长边与图纸的长边垂直时，则构成Y型图 纸，如图1-2b和图1-36所示。A4幅面的Y型图纸为通栏，如图1-3b所示。 1.1.2标题栏(GB/T10609.1-1989) 1.基本要求每张图样中均应有标题栏。它配置位置及栏中的字体（签字除外）、线型 20
20 2．图框格式 在图纸上必须用粗实线画出图框，其格式分不留装订边（图 1-2）和留装 订边（图 1-3）两种，尺寸见表 1-1。同一产品的图样只能采用同一种格式。 标题栏 图框线 图纸边界线 B e L e e e B e e L e e a） b） 图 1-2 图纸格式（一） 图2-3 图纸边界线 图框线 标题栏 L B B L c a c c c a c c a） b） 图 1-3 图纸格式（二） 图框幅面可横放（X 型）和竖放（Y 型），如图 1-2、图 1-3 所示。 3．标题栏的方位 国标《技术制图 标题栏》规定每张图纸上都必须画出标题栏，标 题栏的位置位于图纸的右下角，标题栏的长边置于水平方向并与图纸的长边平行时，则构成 X 型图纸，如图 1-2a 和图 1-3a 所示。若标题栏的长边与图纸的长边垂直时，则构成 Y 型图 纸，如图 1-2b 和图 1-3b 所示。A4 幅面的 Y 型图纸为通栏，如图 1-3b 所示。 1.1.2 标题栏（GB/T 10609.1—1989） 1.基本要求 每张图样中均应有标题栏。它配置位置及栏中的字体（签字除外）、线型
等均应符合国家标准规定。 2.内容标题栏一般由更改区、签字区、其他区、名称及代号区组成，见图1-4。 3.尺寸与格式 (1)标题栏中各区的布置见图1-4a,也可采用图1-4b的形式。当采用图1-4a的形式配 置标题栏时，名称及代号区中的图样代号应放在该区的最下方，如图1-5所示。 180 180 更改区 名称及代号区 签字区 签字区 其他区 图14标题栏的尺寸与格式 (2)标题栏各部分尺寸与格式参照图1-5。图1-5所示为按图14a格式布置的标题的格 式举例。 180 10+0+16+16+12+16 (材料标记) (单位名称) X65-26)11212 标 处数分区史 签名 年月日 (图样名称) 设计签名)年刀)际准化签名)年月D 阶段标记 重量比例 审核 分 (图样代号〉》 工艺 批淮 共 张第 张 1212 1212 16 50 图1-5标题栏的格式举例 4.标题栏的填写 (1)更改区更改区中的内容应按由下而上的顺序填写，也可根据实际情况顺延，或 放在图样中的其他地方，但应有表头。 1)标记按照有关规定或要求填写更改标记。 2)处数 填写同一标记所表示的更改数量。 3)分区必要时，按照有关规定填写。 4)更改文件号填写更改时所依据的文件号。 5)签名和年、月、日填写更改人的姓名和更改的时间。 (2)签字区签字区一般按设计、审核、工艺、标准化、批准等有关规定签署姓名和 年、月、日。 (3)其他风 1)材料标记对于需要该项目的图样，一般应按相应标准或规定填写所使用的材料。 21
21 等均应符合国家标准规定。 2.内容 标题栏一般由更改区、签字区、其他区、名称及代号区组成，见图 1-4。 3.尺寸与格式 （1）标题栏中各区的布置见图 1-4a，也可采用图 1-4b 的形式。当采用图 1-4a 的形式配 置标题栏时，名称及代号区中的图样代号应放在该区的最下方，如图 1-5 所示。 更改区 签字区 其 他 区 名称及 代号区 更改区 签字区 其他区 名称及代号区 180 max 180 56 56max a) b) 图 1-4 标题栏的尺寸与格式 （2）标题栏各部分尺寸与格式参照图 1-5。图 1-5 所示为按图 1-4a 格式布置的标题的格 式举例。 × =56 × (=26 ) ( ) 标记 处数 分 区 更改 签名 年 月 日 设计 (签名) (年月日) 标准化 (签名) (年月日) 审核 工艺 批准 阶段标记 重量 比例 (材料标记) (单位名称) (图样名称) (图样代号) 共 张 第 张 4 6.5 50 180 8 7 12 12 16 12 12 16 10 10 16 7 16 12 16 20 10 6.5 9 9 18 12 12 ( ) 文件号 图 1-5 标题栏的格式举例 4.标题栏的填写 （1）更改区 更改区中的内容应按由下而上的顺序填写，也可根据实际情况顺延，或 放在图样中的其他地方，但应有表头。 1）标记 按照有关规定或要求填写更改标记。 2）处数 填写同一标记所表示的更改数量。 3）分区 必要时，按照有关规定填写。 4）更改文件号 填写更改时所依据的文件号。 5）签名和年、月、日 填写更改人的姓名和更改的时间。 （2）签字区 签字区一般按设计、审核、工艺、标准化、批准等有关规定签署姓名和 年、月、日。 （3）其他区 1）材料标记 对于需要该项目的图样，一般应按相应标准或规定填写所使用的材料
2)阶段标记按有关规定由左向右填写图样的各生产阶段 3)重量填写所绘制图样相应产品的计算重量。以千克为计量单位时，允许不写出计 量单位。 4)比例填写绘制图样时所采用的比例。 5)共张、第张填写同一图样代号中图样的总张数及该张所在的张次。 (4)名称及代号区 1)单位名称填写绘制图样单位的名称或单位代号。必要时，也可不予填写。 2)图样名称 填写所绘制对象的名称。 3)图样代号按有关标准或规定填写图样的代号。 5.附加符号每张图纸上除了必须画出图框、标题栏等，还可以根据需要画上附加符号， 如对中符号、方向符号、剪切符号、图幅分区、米制参考分度符号等。 (1)方向符号为了利用预先印制的图纸，允许将X型图纸的短边置于水平位置使用 如图16所示：或将Y型图纸的长边置于水平位置使用，如图17所示。此时标题栏应在右 上角，而且必须画上方向符号。 图1-6X型图纸作为Y型图纸使用 图1-7Y型图纸作为X型图纸使用 方向符号是用细实线绘制的等边三角形，其大小和所处的位置如图1-8所示。 (2)对中符号为使图样复制和缩微摄影时定位方 便，对表11所列的各号图纸，均应在图纸各边长的中点 处分别画出对中符号。 对中符号用粗实线绘制，线宽不小于0.5mm,长度从 纸边界开始深入图框内约5mm处，如图1-6、图1-7所示。 对中符号的位胃误差应不大于0.5mm 图18图纸方向符号 当对中符号处在标题栏位置时，则深入标题栏部分省略不画，如图17所示。 (3)剪切、分区、米制参考分度符号除了对中符号、方向符号外，有时还有剪切符 号和图幅分区、米制参考分度符号等，详情见GB/T14689一1993。 图纸可以预先印制，一般应具有图框、标题栏和对中符号三项基本内容。而其他内容如 方向符号、剪切符号、图幅分区、米制参考分度符号等可根据图纸的用途和使用情况确定取 舍，也可根据具体需要临时绘制。 1.1.3明细栏(GB/T10609.2-1989) 22
22 3 6 图 1-8 图纸方向符号 2）阶段标记 按有关规定由左向右填写图样的各生产阶段。 3）重量 填写所绘制图样相应产品的计算重量。以千克为计量单位时，允许不写出计 量单位。 4）比例 填写绘制图样时所采用的比例。 5）共 张、第 张 填写同一图样代号中图样的总张数及该张所在的张次。 （4）名称及代号区 1）单位名称 填写绘制图样单位的名称或单位代号。必要时，也可不予填写。 2）图样名称 填写所绘制对象的名称。 3）图样代号 按有关标准或规定填写图样的代号。 5.附加符号 每张图纸上除了必须画出图框、标题栏等，还可以根据需要画上附加符号， 如对中符号、方向符号、剪切符号、图幅分区、米制参考分度符号等。 （1）方向符号 为了利用预先印制的图纸，允许将 X 型图纸的短边置于水平位置使用， 如图 1-6 所示；或将 Y 型图纸的长边置于水平位置使用，如图 1-7 所示。此时标题栏应在右 上角，而且必须画上方向符号。 图 1-6 X 型图纸作为 Y 型图纸使用 图 1-7 Y 型图纸作为 X 型图纸使用 方向符号是用细实线绘制的等边三角形，其大小和所处的位置如图 1-8 所示。 （2）对中符号 为使图样复制和缩微摄影时定位方 便，对表 1-1 所列的各号图纸，均应在图纸各边长的中点 处分别画出对中符号。 对中符号用粗实线绘制，线宽不小于 0.5mm，长度从 纸边界开始深入图框内约 5mm 处，如图 1-6、图 1-7 所示。 对中符号的位置误差应不大于 0.5mm 。 当对中符号处在标题栏位置时，则深入标题栏部分省略不画，如图 1-7 所示。 （3）剪切、分区、米制参考分度符号 除了对中符号、方向符号外，有时还有剪切符 号和图幅分区、米制参考分度符号等，详情见 GB/T 14689—1993。 图纸可以预先印制，一般应具有图框、标题栏和对中符号三项基本内容。而其他内容如 方向符号、剪切符号、图幅分区、米制参考分度符号等可根据图纸的用途和使用情况确定取 舍，也可根据具体需要临时绘制。 1.1.3 明细栏（GB/T 10609.2—1989）
本标准参照采用国际标准1S07573一1983（技术制图一一明细表》，它规定了技术图样中 明细栏的基本要求、内容、尺寸与格式。 1,适用范围本标准适用于装配图中所采用的明细栏。其他带有装配性质的技术图样或 技术文件也可以参照采用。 2.基本要求 (1)明细栏一般配置在装配图中标题栏的上方，按由下而上的顺序填写，见图19、图 1-10所示。其格数应根据需要而定。当由下而上延仲位置不够时，可紧靠在标题栏的左边自 下而上延续。 (20) 代号 名称 材料重 (标栏) 图1-9明细栏格式举例 61 代号 名称 (更改区) (标题栏) 图1-10明细栏格式举例（二） (2)当装配图中不能在标题栏的上方配置明细栏时，可作为装配图的续页按A4幅面单 独给出，见图1-1和图1-12，其顺序应是由上而下延伸，还可连续加页。但应在明细栏的下 方配置标题栏，并在标题栏中填写与装配图一致的名称和代号。 (3)当有两张或两张以上同一图样代号的装配图，而又按照(1)条配置明细栏时，明 细栏应放在第一张装配图上。 23
23 本标准参照采用国际标准 ISO7573—1983《技术制图——明细表》，它规定了技术图样中 明细栏的基本要求、内容、尺寸与格式。 1.适用范围 本标准适用于装配图中所采用的明细栏。其他带有装配性质的技术图样或 技术文件也可以参照采用。 2.基本要求 （1）明细栏一般配置在装配图中标题栏的上方，按由下而上的顺序填写，见图 1-9、图 1-10 所示。其格数应根据需要而定。当由下而上延伸位置不够时，可紧靠在标题栏的左边自 下而上延续。 序 材 料 重 量 180 8 10 7 40 44 8 38 12 ( 20 ) 14 代 号 名 称 量 单件 总计 备 注 号 7 数 ( 标题栏 ) 图 1-9 明细栏格式举例 序 100 7 8 38 (16 ) 14 代 号 名 称 量 备 注 号 数 ( 标题栏 ) 30 8 ( 更改区 ) 图 1-10 明细栏格式举例（二） （2）当装配图中不能在标题栏的上方配置明细栏时，可作为装配图的续页按 A4 幅面单 独给出，见图 1-11 和图 1-12，其顺序应是由上而下延伸，还可连续加页。但应在明细栏的下 方配置标题栏，并在标题栏中填写与装配图一致的名称和代号。 （3）当有两张或两张以上同一图样代号的装配图，而又按照（1）条配置明细栏时，明 细栏应放在第一张装配图上
