曾通高等教育“十一五”国家级规划敕材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少素用木军 第10章其他图样 10.1表面展开图 10.2焊接图
第10章 其他图样 10.1 表面展开图 10.2 焊接图
曾通高等教育“十一五”国家级规划教材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少素承之木军 10.2焊接图 将两个被连接的金属件，用电弧或火焰在连接处进行 局部加热，并采用填充熔化金属或加压等方法使其融合 在一起的过程，称为焊接。表达这种连接关系的图形， 称为焊接图。 对接焊缝 点焊缝 角焊缝 角焊缝 对接接头 搭接接头 T形接头 角接接头
10.2 焊接图 将两个被连接的金属件，用电弧或火焰在连接处进行 局部加热，并采用填充熔化金属或加压等方法使其融合 在一起的过程，称为焊接。表达这种连接关系的图形， 称为焊接图。 对接接头 搭接接头 T形接头 角接接头 对接焊缝 点焊缝 角焊缝 角焊缝

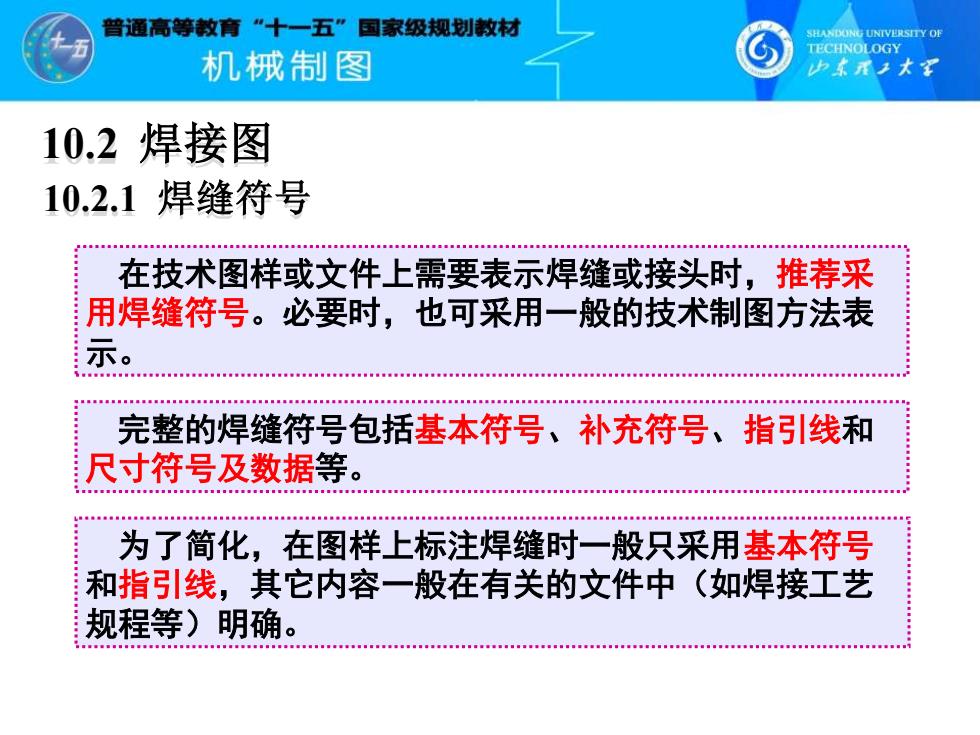

曾通高等教育“十一五”国家级规划敕材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少素承子木军 10.2焊接图 10.2.1 焊缝符号 在技术图样或文件上需要表示焊缝或接头时，推荐采 用焊缝符号。必要时，也可采用一般的技术制图方法表 示。 完整的焊缝符号包括基本符号、补充符号、指引线和 尺寸符号及数据等。 为了简化，在图样上标注焊缝时一般只采用基本符号 和指引线，其它内容一般在有关的文件中（如焊接工艺 规程等)明确
10.2 焊接图 10.2.1 焊缝符号 在技术图样或文件上需要表示焊缝或接头时，推荐采 用焊缝符号。必要时，也可采用一般的技术制图方法表 示。 完整的焊缝符号包括基本符号、补充符号、指引线和 尺寸符号及数据等。 为了简化，在图样上标注焊缝时一般只采用基本符号 和指引线，其它内容一般在有关的文件中（如焊接工艺 规程等）明确
曾通高等教育“十一五”国家级规划教材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少素承之木军 10.2焊接图 10.2.1 焊缝符号 常用焊缝的基本符号 名称 示意图 符号 名称 示意图 符号 卷边焊缝 带钝边U 型焊缝 1型焊缝 带钝边J 型焊缝 V型焊缝 封底焊缝 单边V型 焊缝 角焊缝 带钝边V 型焊缝 Y 单边带钝 点焊缝 边V型焊缝
10.2 焊接图 10.2.1 焊缝符号 常用焊缝的基本符号 名称 示意图 符号 卷边焊缝 Ⅰ型焊缝 V型焊缝 单边V型 焊缝 带钝边V 型焊缝 单边带钝 边V型焊缝 名称 示意图 符号 带钝边U 型焊缝 带钝边J 型焊缝 封底焊缝 角焊缝 点焊缝
曾通高等教育“十一五”国家级规划敕材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少素承子木军 想00年。00”导年年0■”0g量每000.0年年00。单里000000年年e 10.2焊接图 基本符号的组合 10.2.1焊缝符号 名称 示意图 符号 双面V型焊缝 (X焊缝) X 标注双面焊焊 双面单V型焊缝 K 缝或接头时，基 (K焊缝) 本符号可以组合 带纯边双面V型 使用。 焊缝 X 带纯边双面单V 型焊缝 K 双面U型焊缝 X
10.2 焊接图 10.2.1 焊缝符号 基本符号的组合 名称 示意图 符号 双面V型焊缝 （X焊缝） 双面单V型焊缝 （K焊缝） 带钝边双面V型 焊缝 带钝边双面单V 型焊缝 双面U型焊缝 标注双面焊焊 缝或接头时，基 本符号可以组合 使用
