曾通高等教育“十一五”国家级规划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 机饿制图 少素承子木到 第7章零件图 7.1零件图的作用与内容 7.2零件构型设计与表达方案的选择 7.3典型零件表达分析 7.4零件中尺寸的合理标注综述 7.5零件图的技术要求 7.6零件的测绘 7.7看零件图的方法
第7章 零件图 7.1 零件图的作用与内容 7.2 零件构型设计与表达方案的选择 7.4 零件中尺寸的合理标注综述 7.3 典型零件表达分析 7.5 零件图的技术要求 7.6 零件的测绘 7.7 看零件图的方法
曾通高等教育”十一五”国家级规划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 机饿制图 少素承2大军 7.5零件图的技术要求 零件图是指导 A一A CC⌒ !生产零件的重要 R20 -5 Ra123 i文件，应包含零 件生产全过程所 g23 1需的资料和信息。 CIS/Ra 25 因此，零件图除！ 了图形与尺寸外， 还应有制造零件！ !时应达到的质量 32 40 要求，一般称为 45 技术要求 !技术要求，用以 未注韩造圆角为R2一R5 g(/) 保证零件的加工 托 架 比例12 数 (图号) 制造精度，满足 康量 材样HT20 描 其使用性能。 名)
7.5 零件图的技术要求 零件图是指导 生产零件的重要 文件，应包含零 件生产全过程所 需的资料和信息。 因此，零件图除 了图形与尺寸外， 还应有制造零件 时应达到的质量 要求，一般称为 技术要求，用以 保证零件的加工 制造精度，满足 其使用性能

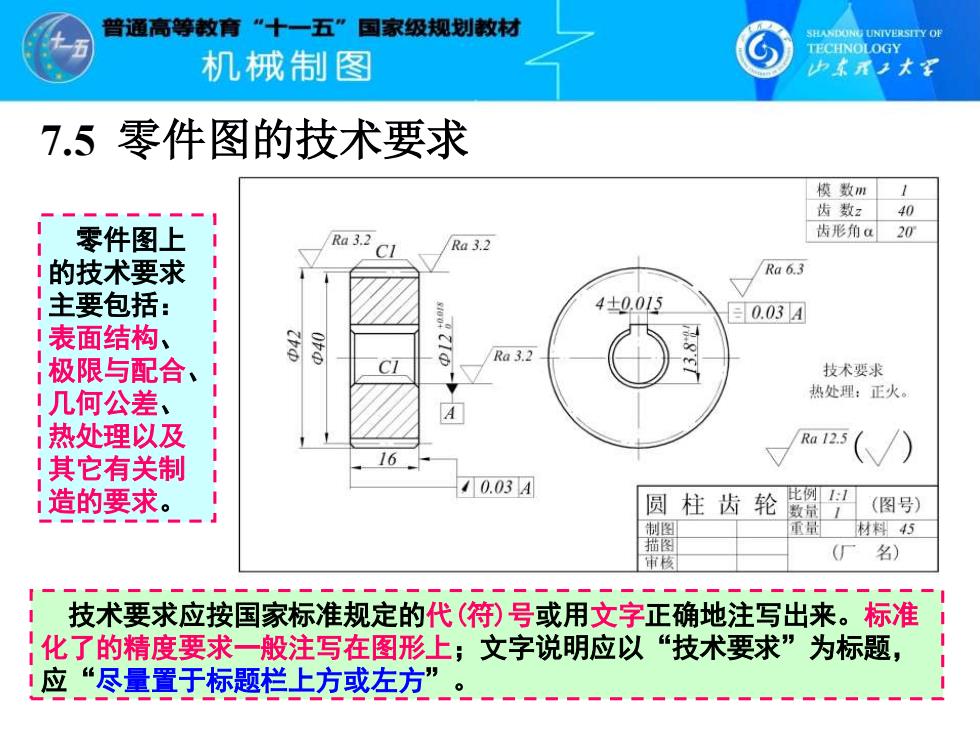

曾通高等款育“十一五”国家级规划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 机械制图 中素承木军 7.5零件图的技术要求 模数m 齿数z40 零件图上 Ra3.2 齿形角a20 Ra3.2 !的技术要求 Ra 6.3 主要包括： 4±0.015 目0.034 !表面结构、 Ra3.2 极限与配合、 C 技术要求 !几何公差、 热处理：正火。 A 1热处理以及 Ra12. !其它有关制 16 () 造的要求。 10.034 圆 柱齿轮髓 比例1 (图号)】 材科45 审核 名) 技术要求应按国家标准规定的代（符）号或用文字正确地注写出来。标准 ,化了的精度要求一般注写在图形上；文字说明应以“技术要求”为标题， !应“尽量置于标题栏上方或左方
7.5 零件图的技术要求 技术要求应按国家标准规定的代(符)号或用文字正确地注写出来。标准 化了的精度要求一般注写在图形上；文字说明应以“技术要求”为标题， 应“尽量置于标题栏上方或左方”。 零件图上 的技术要求 主要包括： 表面结构、 极限与配合、 几何公差、 热处理以及 其它有关制 造的要求
曾通高等教育“十一五”国家级规划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 机饿制图 少素承2术军 7.5零件图的技术要求 7.5.1表面结构 表面结构是表面粗糙度、表面波纹度、表面缺陷、表面几何形状的总】 称。其中，表面粗糙度主要由加工方法形成，如在切削过程中工件加工 表面上的刀具痕迹以及切削撕裂时的材料塑性变形等；表面波纹度由机 床或工件的绕曲、振动、颤动、形成材料应变等原因引起；表面几何形 :状一般由机器或工件的绕曲或导轨误差引起。 表面结构特性直接影响} ⅰ机械零件的功能一如摩 擦磨损、疲劳强度、接触 刚度、冲击强度、密封性 粗糙度A 能、振动和噪声、镀涂及 1外观质量等。这些功能直 波度 B 接关系到机械产品的使用 形状 !性能和工作寿命
7.5.1 表面结构 表面结构是表面粗糙度、表面波纹度、表面缺陷、表面几何形状的总 称。其中，表面粗糙度主要由加工方法形成，如在切削过程中工件加工 表面上的刀具痕迹以及切削撕裂时的材料塑性变形等；表面波纹度由机 床或工件的绕曲、振动、颤动、形成材料应变等原因引起；表面几何形 状一般由机器或工件的绕曲或导轨误差引起。 7.5 零件图的技术要求 表面结构特性直接影响 机械零件的功能——如摩 擦磨损、疲劳强度、接触 刚度、冲击强度、密封性 能、振动和噪声、镀涂及 外观质量等。这些功能直 接关系到机械产品的使用 性能和工作寿命
曾通高等教育“十一五”国家级规划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 机械制图 少素承子木军 7.5.1表面结构 -CI C05 P X03 2×03 2 VT-现 √T=va6 ZR63 s( h211 回0.03A一 蜗轮轴 (图号) 数量1 制图 重量 材料5 描图 审 山东理工大学 「二般地，在工程图样上应根据零件功能全部或部分注出零件的表面 !结构要求。表面结构的标注包括：表面结构图形符号、表面结构参数 以及加工方法或相关信息
7.5.1 表面结构 一般地，在工程图样上应根据零件功能全部或部分注出零件的表面 结构要求。 表面结构的标注包括：表面结构图形符号、表面结构参数 以及加工方法或相关信息
