曾通高等教育”十一五”国家级规划敕材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少素承上木军 8.3.1键及其联接 用键将轴与轴上的传动件（如齿轮、皮带轮等） 联接在一起，以传递扭矩
用键将轴与轴上的传动件(如齿轮、皮带轮等) 联接在一起，以传递扭矩。 8.3.1 键及其联接

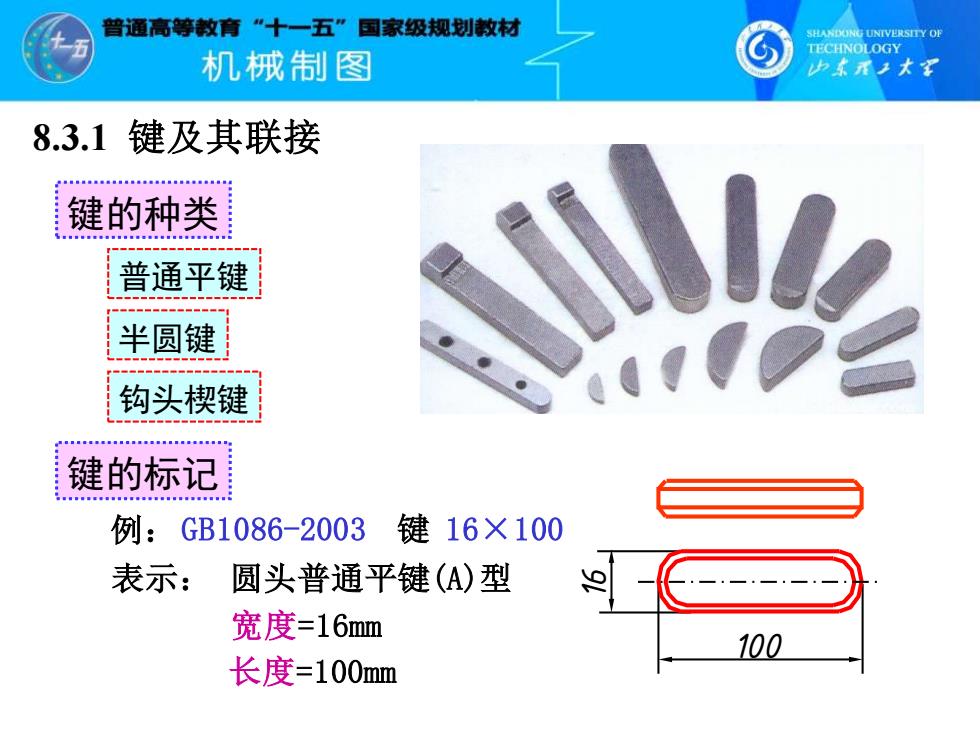

曾通高等教育“十一五”国家级规划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 机饿制图 力东承2术军 8.3.1键及其联接 键的种类 普通平键 半圆键 钩头楔键 键的标记 例：GB1086-2003 键16×100 表示： 圆头普通平键(A)型 宽度=16mm 1n0 长度=100mm
键的种类 普通平键 半圆键 钩头楔键 键的标记 长度=100mm 例：GB1086-2003 键 16×100 圆头普通平键(A)型 宽度=16mm 表示： 16 100 8.3.1 键及其联接

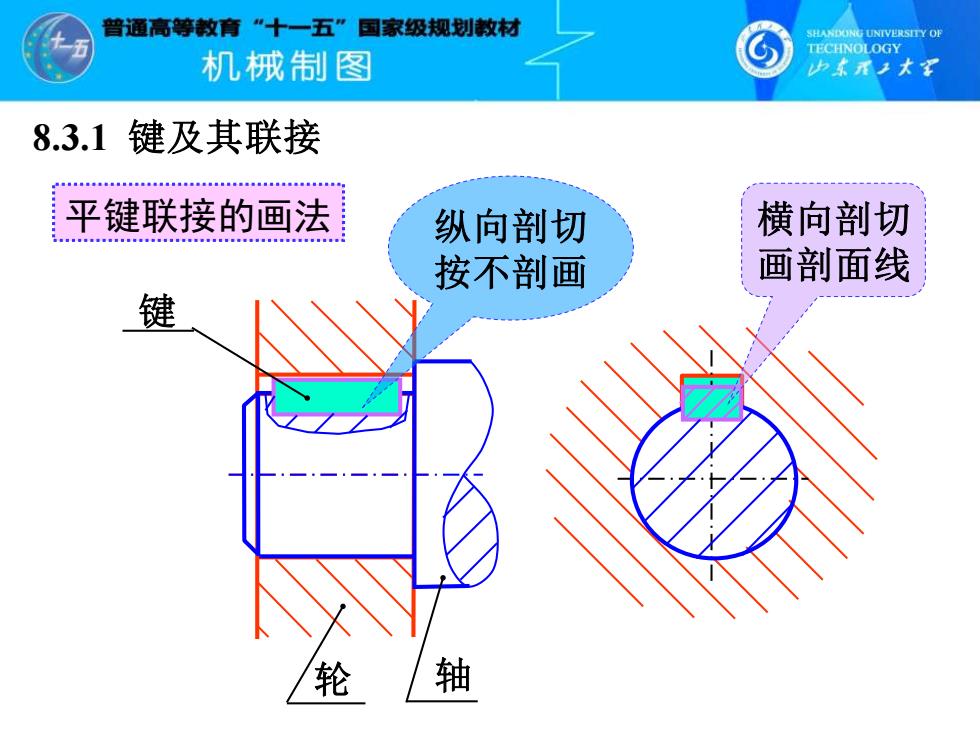

普通高等放育 ”十一五”国家级规划赦材 SHANDONG UNIVERSITY OF TECHNOLOGY 机饿制图 少素承子大到 8.3.1键及其联接 平键联接的画法 纵向剖切 横向剖切 按不剖画 画剖面线 键 轮 轴
轮 键 轴 纵向剖切 按不剖画 横向剖切 画剖面线 平键联接的画法 8.3.1 键及其联接
曾通高等教育“十一五”国家级规划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 机饿制图 少东承2大军 8.3.1键及其联接 半圆键联接的画法
半圆键联接的画法 8.3.1 键及其联接
