曾通高等教育“十一五”国家级规划敏材 SHANDONG UNIVERSITY OF TECHNOLOGY 机饿制图 少素承上木军 8.3.1键及其联接 钩头楔键联接的画法
钩头楔键联接的画法 8.3.1 键及其联接
曾通高等教育“十一五”国家级规划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 机饿制图 少东承2木军 8.3.1键及其联接 轴上键槽画法及尺寸注法 t一键槽深度 b_键槽宽度 b、t、L可按轴径d从标准 中查出
d d - t L b、t、L可按轴径d从标准 中查出。 b t—键槽深度 b—键槽宽度 注: 轴上键槽画法及尺寸注法 8.3.1 键及其联接
曾通高等教育”十一五”国家级规划敕材 SHANDONG UNIVERSITY OF TECHNOLOGY 机饿制图 少素承上木军 8.3.1键及其联接 轮毂上键槽画法及尺寸注法 g。ee。g。 5+ t1一轮教上键槽深度 一键槽宽度 b t1、b可按孔径D从标准中查出
b D+ t1 t1、b可按孔径D从标准中查出。 注: b —键槽宽度 t1 —轮毂上键槽深度 轮毂上键槽画法及尺寸注法 8.3.1 键及其联接
曾通高等教育“十一五”国家级规划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 机饿制图 力东承之木军 8.3.2销及其联接 销联接主要用于零件间的联接或定位，有时也 用来防松。 销4 垫片5 左端盖1
销联接主要用于零件间的联接或定位，有时也 用来防松。 8.3.2 销及其联接

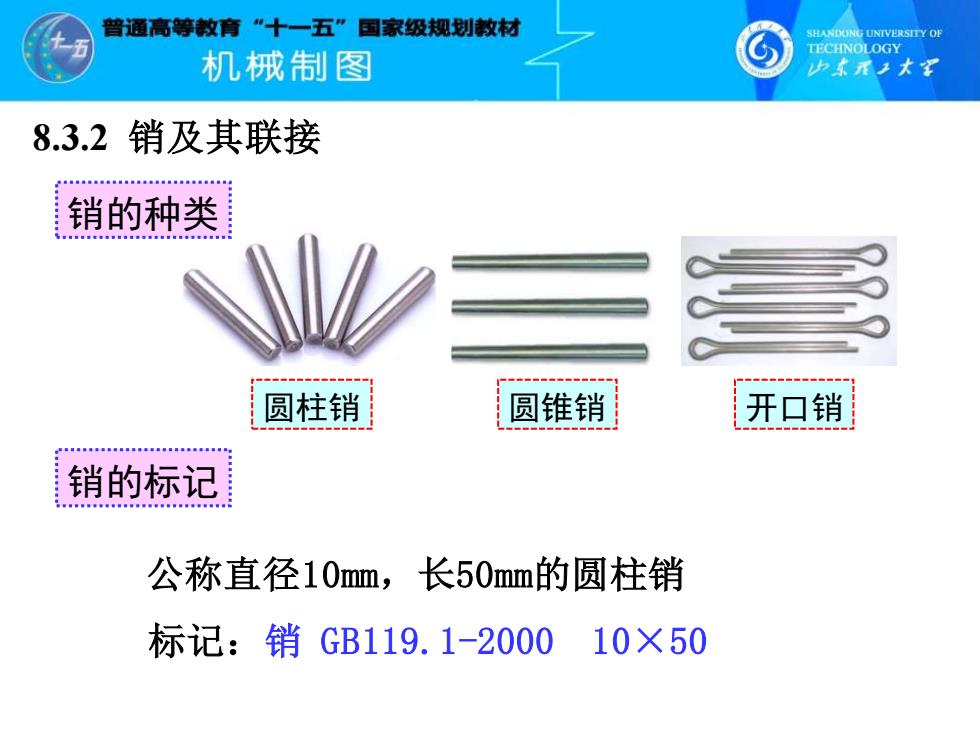

曾通高等教育“十一五”国家级规划敏材 SHANDONG UNIVERSITY OF TECHNOLOGY 机饿制图 少素承子大军 8.3.2销及其联接 销的种类 圆柱销 圆锥销 开口销 销的标记 公称直径10mm,长50mm的圆柱销 标记：销GB119.1-2000 10×50
公称直径10mm，长50mm的圆柱销 标记：销 GB119.1-2000 10×50 销的种类 圆柱销 圆锥销 开口销 销的标记 8.3.2 销及其联接
