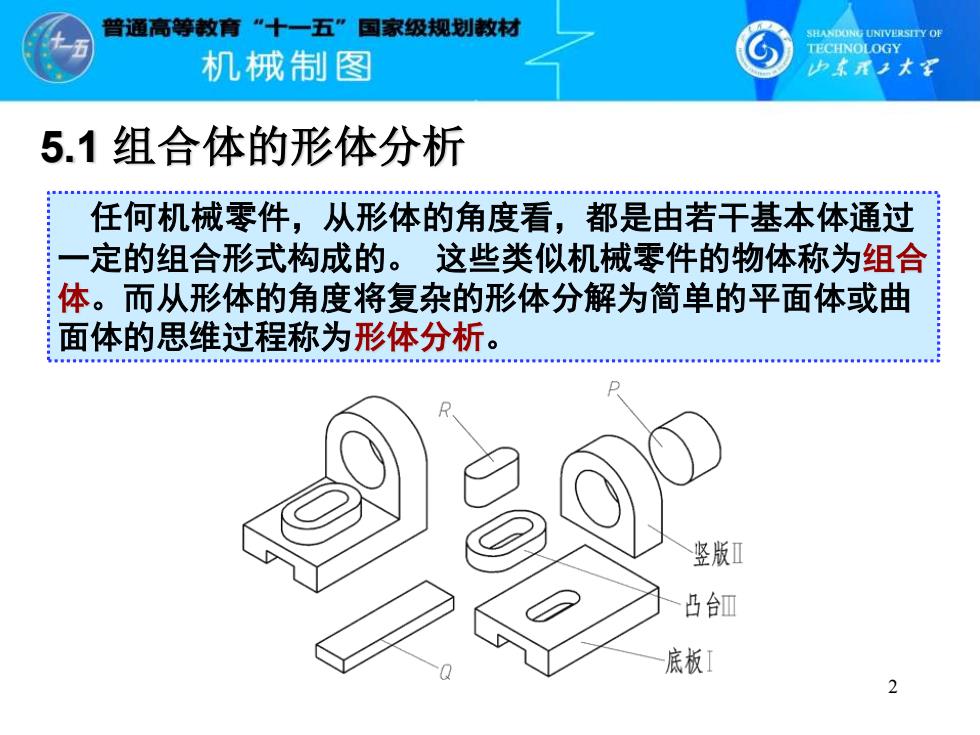

曾通高等教育“十一五”国家级规划教材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少素承之木军 5.1组合体的形体分析 任何机械零件，从形体的角度看，都是由若干基本体通过 定的组合形式构成的。这些类似机械零件的物体称为组合 体。而从形体的角度将复杂的形体分解为简单的平面体或曲 面体的思维过程称为形体分析。 竖版 凸如 底板 2
5.1 组合体的形体分析 2 任何机械零件，从形体的角度看，都是由若干基本体通过 一定的组合形式构成的。 这些类似机械零件的物体称为组合 体。而从形体的角度将复杂的形体分解为简单的平面体或曲 面体的思维过程称为形体分析
曾通高等教育“十一五”国家级规划教材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少素用木到 1.组合体及其组成方式 方式一 :叠加 gg金有目：年年e年想想8结g来▣8目目g第男年。由日ge:年级期后ge年 叠加的形式包括：简单叠加和相贯 简单叠加 表面平齐叠加 表面不平齐叠加 共面 不共面 3
1. 组合体及其组成方式 3 方式一：叠加 叠加的形式包括：简单叠加和相贯 表面平齐叠加 共面 ` 表面不平齐叠加 不共面 简 单 叠 加
曾通高等教育“十一五”国家级规划教材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少素尾之木军 1.组合体及其组成方式 方式一：叠加 叠加的形式包括：简单叠加和相贯 相 贯
1. 组合体及其组成方式 4 相 贯 方式一：叠加 叠加的形式包括：简单叠加和相贯
曾通高等教育“十一五”国家级规划敕材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少素承上木军 1.组合体及其组成方式 方式二：切割 AW3444F00744440 有交线 一个截切面 两个截切面 多个截切面，包括挖孔 多个截切面 5
1. 组合体及其组成方式 5 方式二： 切割 一个截切面 两个截切面 多个截切面，包括挖孔 有交线 多个截切面
