曾通高等教育“十一五”国家级规划敏材 SHANDONG UNTVERSITY OF TECHNOLOGY 机械制图 少素承子大军 第4章： 轴测投影 4.1轴测图的基本原理 4.2正等轴测图 4.3斜二轴测图 4.4轴测剖视图的画法 4.5轴测投影图的选择 4.6正等轴测图的草图画法 4.7斜二轴测图的草图画法
第4章 轴测投影 4.1 轴测图的基本原理 4.2 正等轴测图 4.3 斜二轴测图 4.4 轴测剖视图的画法 4.5 轴测投影图的选择 4.6 正等轴测图的草图画法 4.7 斜二轴测图的草图画法
曾通高等教育“十一五”国家级规划教材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 力东承2大军 4.3斜二轴测图 如果使物体的O2坐标面对轴测投影面处于平行的位置，采 用平行斜投影法也能得到具有立体感的轴测图，这样所得到的 轴测投影就是斜二等测轴测图，简称斜二测图。 1.斜二测图的轴间角和轴向伸缩系数 90 7359 359 轴间角：LX,0,Z=90°，L0,Y=LZ0,Y=135 轴向伸缩系数：P,=1=1,q,=0.5
4.3 斜二轴测图 1. 斜二测图的轴间角和轴向伸缩系数 如果使物体的XOZ 坐标面对轴测投影面处于平行的位置，采 用平行斜投影法也能得到具有立体感的轴测图，这样所得到的 轴测投影就是斜二等测轴测图，简称斜二测图。 轴间角：∠X1O1Z1 ＝90 °,∠X1O1Y1 ＝∠Z1O1Y1 ＝135° 轴向伸缩系数：p1 ＝r1 ＝1, q1 ＝0.5
普通高等赦育 ”十一五”国家级规划敕材 SHANDONG UNTVERSITY OF TECHNOLOGY 机械制图 少素承子大到 例1四棱台的斜二测图 确定坐标轴，画出轴测轴。 作出底面的轴测投影。 00 量取正四棱台的高度h,作出顶面的轴测投影。 240022422400022042244044242440242200422024002042240 连接棱线，擦去多余的图线并描深。 STODODAHIDEEEANEMAOO0NHTEEEANNNNSANNNNENNENNNANES86NNNNENNEENNEOSSNNHANEEENNENNNOBANN
例1 四棱台的斜二测图 确定坐标轴，画出轴测轴。 连接棱线，擦去多余的图线并描深。 ′ ′ ′ 1 1 1 Z1 Y1 Z1 X1 O1 X1 Y1 h O1 hh Z1 Y1 Z1 X1 O1 X1 Y1 h O1 h h 作出底面的轴测投影。 量取正四棱台的高度h，作出顶面的轴测投影
曾通高等教育“十一五”国家级规划教材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少东承2木军 例2画出拉伸体的斜二轴测图 画空间坐标轴 画轴测轴 , 。e。eg。mge。aeae。8。egd : 画后方的正平面 问前量取宽度的172 画前方的正平面 SHANEAENANENNAN88AAE88N6E88N6688N88enee8ae68 连侧棱线 判别可见性，描深
例2 画出拉伸体的斜二轴测图 画空间坐标轴 画轴测轴 画后方的正平面 向前量取宽度的1/2 画前方的正平面 连侧棱线 判别可见性，描深 ′ ′ ′ ′ ′ ′ ′ 1 1 1

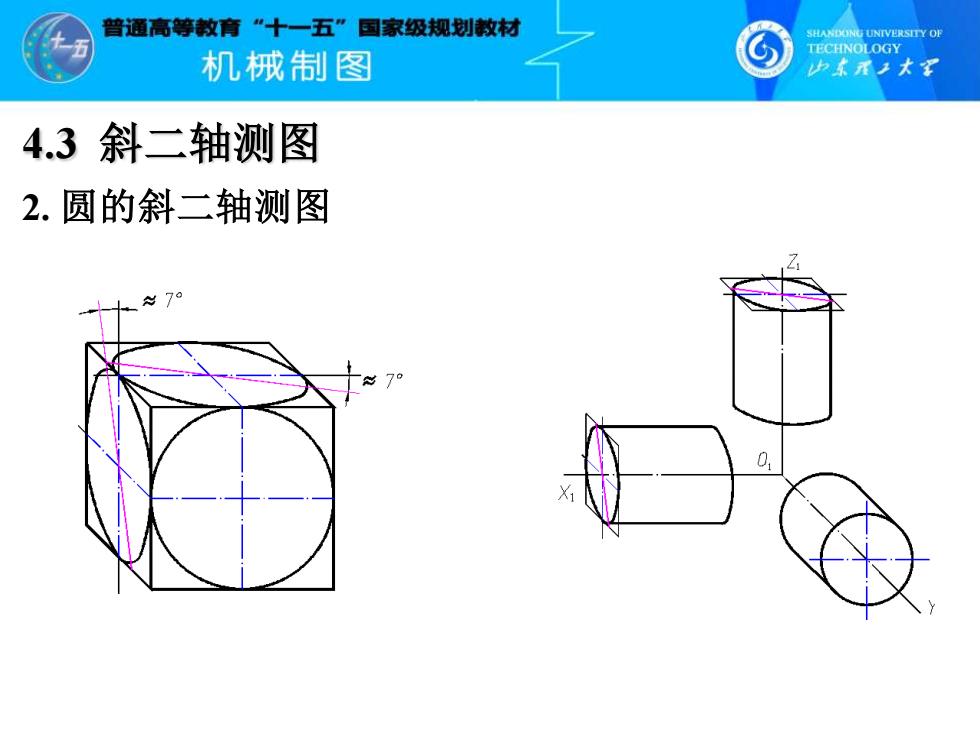

曾通高等教育“十一五”国家级规划敕材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少素承子大军 4.3斜二轴测图 2.圆的斜二轴测图 79 76 01
4.3 斜二轴测图 2. 圆的斜二轴测图
