第1章 制图基本知识与技能 1.1 制图国家标准的基本规定 1.2 尺规绘图 1.3 徒手绘图 1.4 计算机绘图
曾通高等教育“十一五”国家级规划敕材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少素承子木军 1.1 制图国家标准基本规定 1.1.1图纸幅面及格式(GB/T14690-2008) 图纸幅面尺寸 ag日口gg0■00nn■nn日EEEEn EnEE0g 基本幅面 mm 幅面代号 尺寸BXL A0 841×1189 Al 594×841 A2 420×594 A3 297×420 A4 210X297 注意：必要时可以加长幅面
1.1 制图国家标准基本规定 图纸幅面尺寸 基本幅面 mm 注意：必要时可以加长幅面。 幅面代号 尺寸B×L A0 841×1189 A1 594×841 A2 420×594 A3 297×420 A4 210×297 1.1.1图纸幅面及格式（GB/T 14690-2008）
曾通高等教育“十一五”国家级规划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 机饿制图 少素用大军 ” 图框格式 在图纸上必须用粗实线画出图框。 不留装订边 B 图框线 e e 图纸边界 标题栏 标题栏则
图框格式 在图纸上必须用粗实线画出图框。 不留装订边

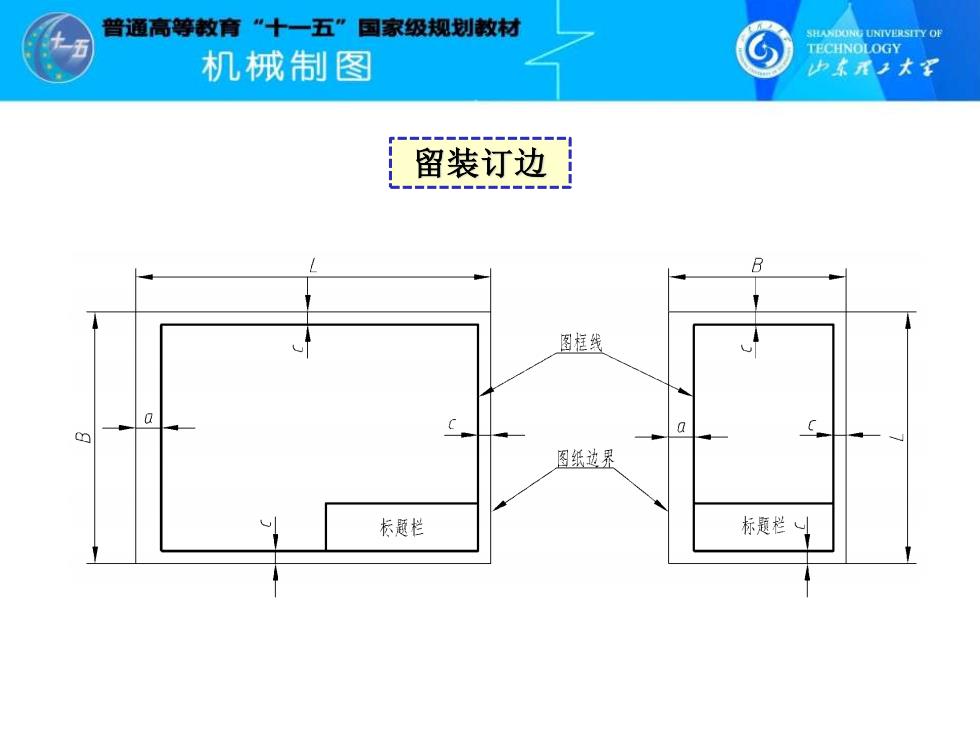

曾通高等教育“十一五”国家级规划敕材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少素承子木军 留装订边 B 图框线 图纸边界 长题栏 标题栏
留装订边
曾通高等教育“十一五”国家级规划教材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少东承子木军 基本幅面的图框尺寸 mm 幅面代号 A0 A1 A2 A3 A4 B×L 841×1189 594×841 420×594 297×420 210×297 e 20 10 c 10 5 a 25
基本幅面的图框尺寸 mm 幅面代号 A0 A1 A2 A3 A4 B×L 841×1189 594×841 420×594 297×420 210×297 e 20 10 c 10 5 a 25
