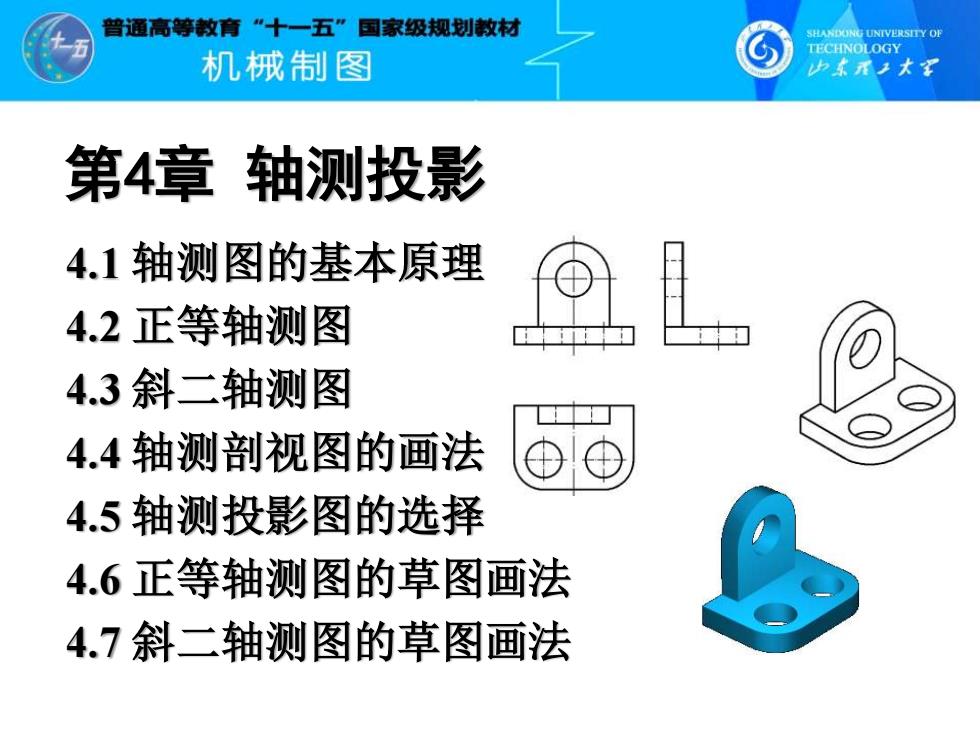

曾通高等敕育”十一五”国家级规划赦材 SHANDONG UNIVERSITY OF TECHNOLOGY 机械制图 少素承上木军 第4章轴测投影 4.1轴测图的基本原理 4.2正等轴测图 4.3斜二轴测图 4.4轴测剖视图的画法 4.5轴测投影图的选择 4.6正等轴测图的草图画法 4.7斜二轴测图的草图画法
第4章 轴测投影 4.1 轴测图的基本原理 4.2 正等轴测图 4.3 斜二轴测图 4.4 轴测剖视图的画法 4.5 轴测投影图的选择 4.6 正等轴测图的草图画法 4.7 斜二轴测图的草图画法
曾通高等教育“十一五”国家级规划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 机饿制图 力东承之木军 4.1轴测投影的基本原理 1.轴测投影的形成 正投影图 斜轴测投影图 将空间物体连同确定其位置的直角坐标系，沿不平行于任一坐 标平面的方向，用平行投影法投射在某一选定的单一投影面上所 得到的具有立体感的图形，称为轴测投影图，简称轴测图
4.1 轴测投影的基本原理 1. 轴测投影的形成 将空间物体连同确定其位置的直角坐标系，沿不平行于任一坐 标平面的方向，用平行投影法投射在某一选定的单一投影面上所 得到的具有立体感的图形，称为轴测投影图，简称轴测图
曾通高等敏育“十一五”国家级规划敕材 SHANDONG UNIVERSITY OF TECHNOLOGY 机饿制图 少本承之大军 4.1 轴测投影的基本原理 1.轴测投影的形成 正投影图 正轴测投影图☑ 斜轴测投影图 投射方向倾斜于轴测投影面 投射方向垂直于轴测投影面 斜轴测图。 正轴测图
4.1 轴测投影的基本原理 1. 轴测投影的形成 投射方向垂直于轴测投影面 ——正轴测图。 投射方向倾斜于轴测投影面 ——斜轴测图
曾通高等教育“十一五”国家级规划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 机饿制图 力素木军 4.1轴测投影的基本原理 2.轴间角及轴向伸缩系数 轴向伸缩系数： p=ilu 91=1u 1=/U 注意：轴间角、轴向伸缩系数是绘制轴测图的两个主要参数
2. 轴间角及轴向伸缩系数 注意：轴间角、轴向伸缩系数是绘制轴测图的两个主要参数。 4.1 轴测投影的基本原理 轴向伸缩系数: p1 ＝i/u q1 ＝j/u r 1 ＝k/u
曾通高等敏育“十一五”国家级规划赦材 SHANDONG UNIVERSITY OF TECHNOLOGY 机饿制图 少本承上大军 4.1轴测投影的基本原理 3.轴测投影的基本性质 正轴测投影图 平行性 类似性 画轴测图时，物体上凡是写坐标轴平行的直线段，“就可 沿轴问进行测量和作图。 所谓“轴测”就是“沿轴向测量”的意思
3. 轴测投影的基本性质 平行性 类似性 画轴测图时，物体上凡是与坐标轴平行的直线段，就可 沿轴向进行测量和作图。 所谓“轴测”就是“沿轴向测量”的意思。 4.1 轴测投影的基本原理
