曾通高等教育“十一五”国家级规划敏材 SHANDONG UNTVERSITY OF TECHNOLOGY 机械制图 少素承子大军 第6章 图样画法 6.1物体外形的表达一视图 6.2物体内形的表达一剖视图 6.3断面图 6.4局部放大图 6.5简化画法和其他规定画法 6.6表达方法综合举例
第6章 图样画法 6.1 物体外形的表达——视图 6.2 物体内形的表达——剖视图 6.3 断面图 6.4 局部放大图 6.5 简化画法和其他规定画法 6.6 表达方法综合举例
曾通高等教育“十一五”国家级规划教材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少京承2木军 6.3断面图 定义：假想用剖切平面将零件的某处切断，仅画出截断面的 图形称为断面图
6.3 断面图 定义：假想用剖切平面将零件的某处切断，仅画出截断面的 图形称为断面图
曾通高等教育“十一五”国家级规划敏材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少素承子大军 6.3断面图 :断面图与剖视图的区别
6.3 断面图 断面图与剖视图的区别

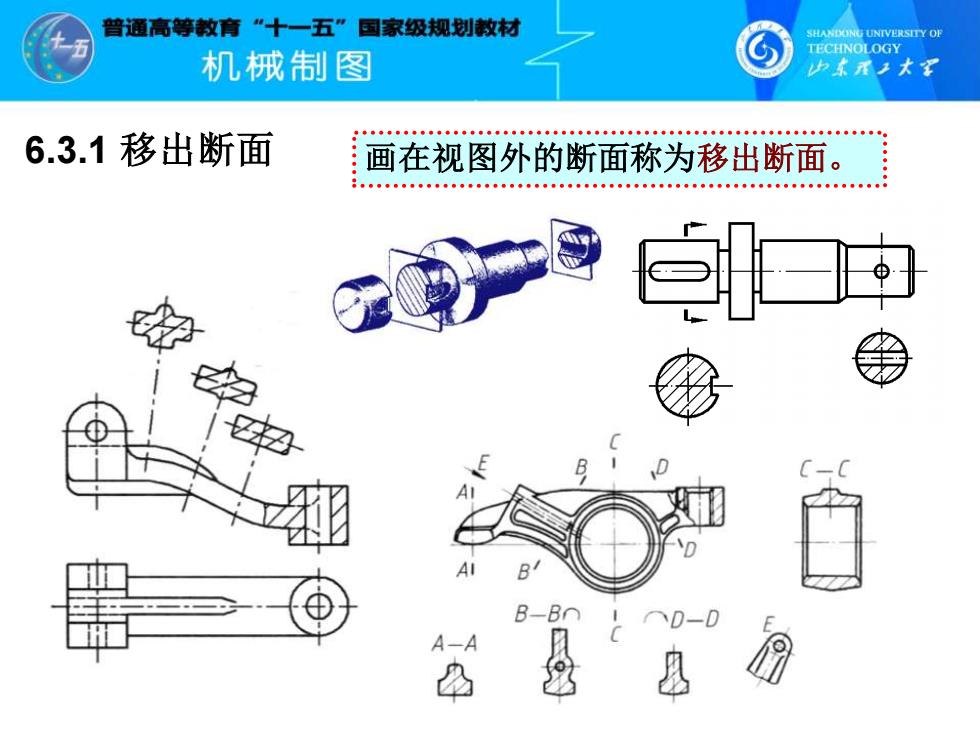

曾通高等教育“十一五”国家级规划教材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少东承2木军 6.3.1移出断面 : 画在视图外的断面称为移出断面。 B-B0 D-D A-A
6.3.1 移出断面 画在视图外的断面称为移出断面
曾通高等教育“十一五”国家级规划敏材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少素承子大军 6.3.1移出断面 画在视图外的断面称为移出断面。 剖切平面一定要垂直于 物体的轮廓线
6.3.1 移出断面 画在视图外的断面称为移出断面
