曾通高等教育“十一五”国家级规划教材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少东承2木军 6.3.1移出断面 :移出断面画法：轮廓线用粗实线绘制，尽量配置在剖切符号 或剖切线的延长线上。 0●●0◆00。●·●0·●●。0●0●。●0●●●●0·0·●0●。◆0·●●◆●●0◆●◆。◆●·◆●●00◆●●◆0●。●0●◆0·0●·0●●●0·40●●●·●●。0◆●●。●·0◆。●+0·
6.3.1 移出断面 移出断面画法：轮廓线用粗实线绘制，尽量配置在剖切符号 或剖切线的延长线上

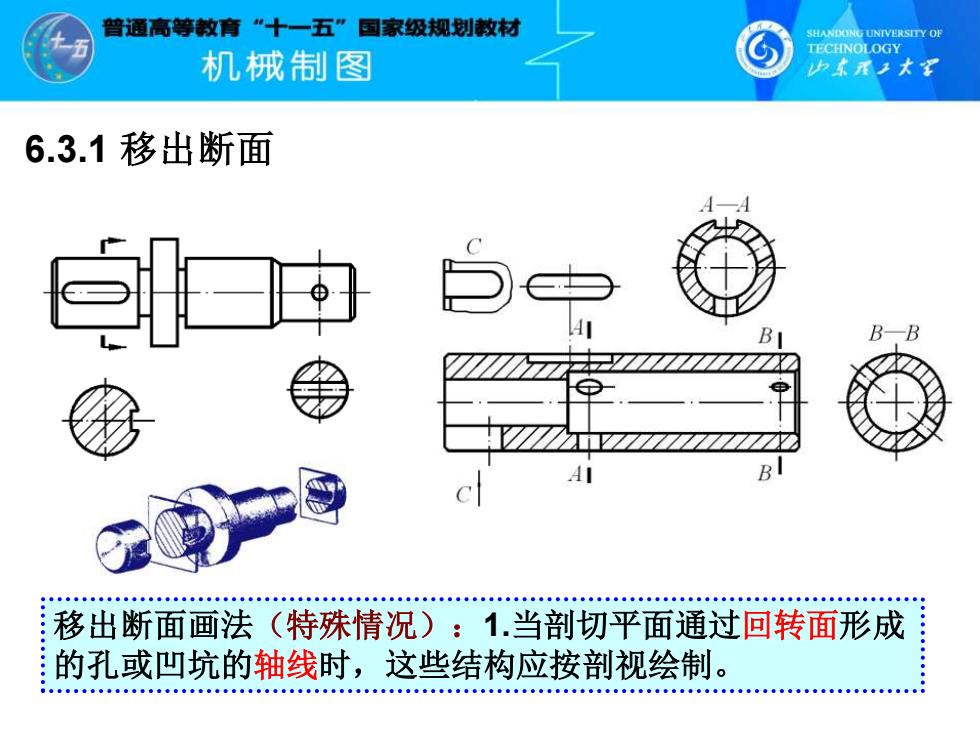

曾通高等教育“十一五”国家级规划敏材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少素承子大到 6.3.1移出断面 BB B 移出断面画法（特殊情况）：1.当剖切平面通过回转面形成 的孔或凹坑的轴线时，这些结构应按剖视绘制。 ·。0。00。···000。··
6.3.1 移出断面 移出断面画法（特殊情况）：1.当剖切平面通过回转面形成 的孔或凹坑的轴线时，这些结构应按剖视绘制

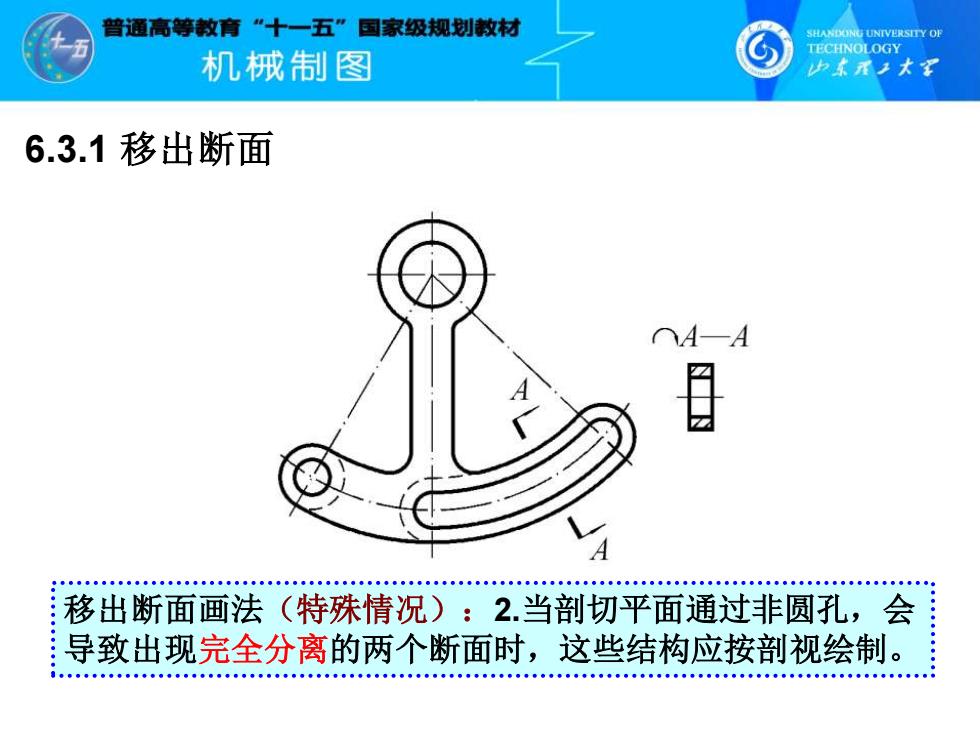

曾通高等教育“十一五”国家级规划教材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少东承2木军 6.3.1移出断面 ∩A-A . : 移出断面画法（特殊情况）：2.当剖切平面通过非圆孔，会 导致出现完全分离的两个断面时，这些结构应按剖视绘制
6.3.1 移出断面 移出断面画法（特殊情况）：2.当剖切平面通过非圆孔，会 导致出现完全分离的两个断面时，这些结构应按剖视绘制
普通高等款育“十一五”国家级规划放材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少素承子大军 6.3.1移出断面 B B ∩A-A 移出断面的标注：1.用剖切符号表示剖切面的位置，箭头表 示投射方向并注上字母，在断面正上方以同样的字母标注名 称“X一×”。 (与剖视的标注一致)
6.3.1 移出断面 移出断面的标注：1.用剖切符号表示剖切面的位置，箭头表 示投射方向并注上字母，在断面正上方以同样的字母标注名 称“×—×”。（与剖视的标注一致）
曾通高等教育”十一五”国家级规划教材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少东承2木军 6.3.1移出断面 B M-A 移出断面的标注：2.经过旋转的移出断面，还要标注 旋转符号
6.3.1 移出断面 移出断面的标注：2.经过旋转的移出断面，还要标注 旋转符号
