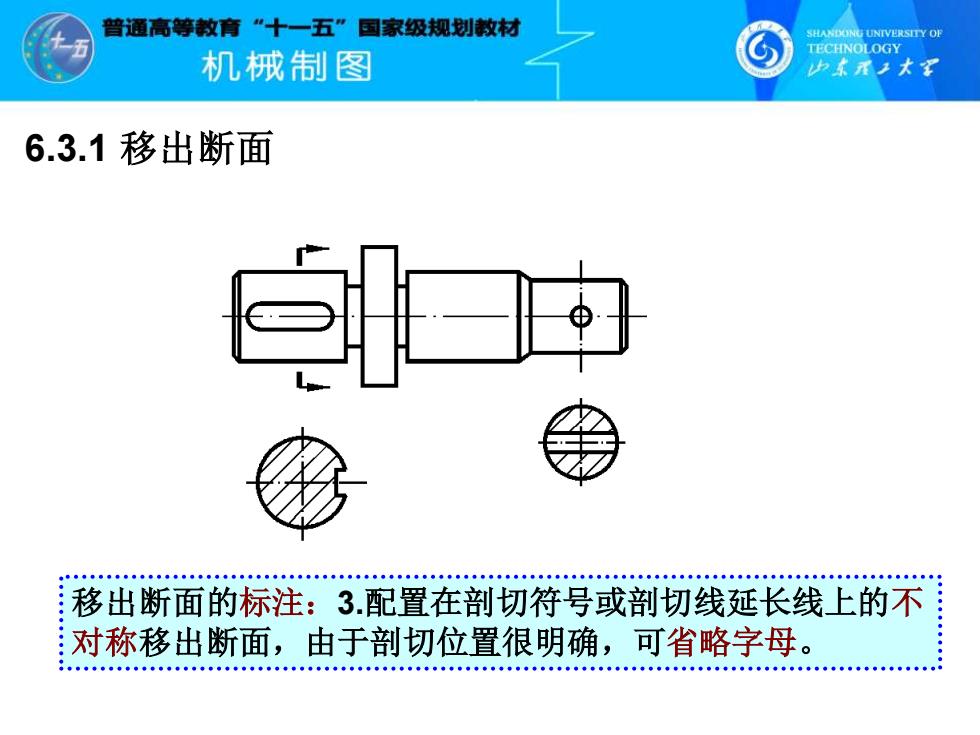

曾通高等教育“十一五”国家级规划敏材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少素承子大军 6.3.1移出断面 移出断面的标注：3.配置在剖切符号或剖切线延长线上的不 对称移出断面，由于剖切位置很明确，可省略字母
6.3.1 移出断面 移出断面的标注：3.配置在剖切符号或剖切线延长线上的不 对称移出断面，由于剖切位置很明确，可省略字母
曾通高等教育“十一五”国家级规划教材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少东承2木军 6.3.1移出断面 B 移出断面的标注：4.不配置在剖切符号或剖切线延长线上 的对称移出断面，以及按投影关系配置的移出断面，均可 省略箭头。
6.3.1 移出断面 移出断面的标注：4.不配置在剖切符号或剖切线延长线上 的对称移出断面，以及按投影关系配置的移出断面，均可 省略箭头
