曾通高等教育“十一五”国家级规划敕材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少素承木到 第9章装配图 9.1装配图的内容 9.2部件的表达方法 9.3装配图的尺寸标注和技术要求 9.4装配图中零部件的序号和明细栏 9.5装配结构的构型设计 9.6部件测绘和装配图画法 9.7读装配图和拆画零件图
第9章 装配图 9.1 装配图的内容 9.2 部件的表达方法 9.3 装配图的尺寸标注和技术要求 9.4 装配图中零部件的序号和明细栏 9.5 装配结构的构型设计 9.6 部件测绘和装配图画法 9.7 读装配图和拆画零件图
曾通高等教育“十一五”国家级规划教材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少素承之木军 9.1装配图的内容 9.1.1装配图的作用 表示部件或机器各组成部分的连接、装配 关系的图样称为装配图。 装配图用于： 设计 先画装配图，再根据装配图拆画零件图 生产 根据装配图将零件装配成部件或机器 装配图的作用： 表达机器或部件的工作原理、传动路线 表达各零件之间的装配关系和位置关系 主要零件的主要结构
9.1 装配图的内容 9.1.1 装配图的作用 • 表达机器或部件的工作原理、传动路线 • 表达各零件之间的装配关系和位置关系 • 主要零件的主要结构 装配图用于： • 设计——先画装配图，再根据装配图拆画零件图 • 生产——根据装配图将零件装配成部件或机器 装配图的作用： 表示部件或机器各组成部分的连接、装配 关系的图样称为装配图

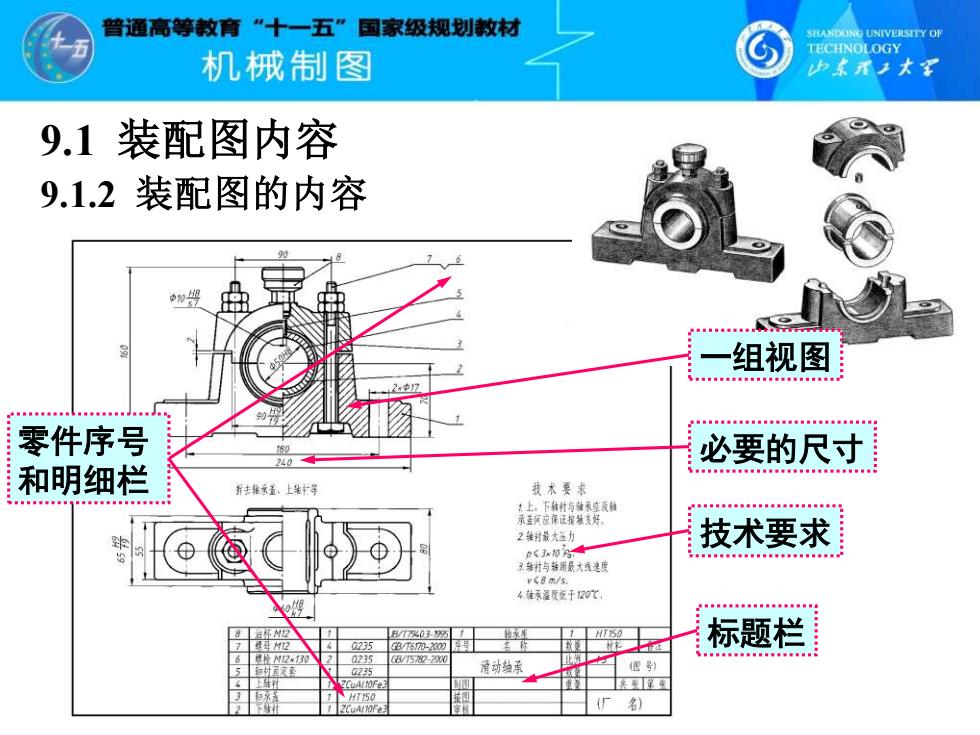

曾通高等教育“十一五”国家级规划教材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少素承木到 9.1装配图内容 9.1.2装配图的内容 中和 组视图 零件序号 必要的尺寸 240 和明细栏 新去班家盖.上华行 技水要求 者装和 2禁村最太红力 技术要求 p《3x0高 3#村与接骊最大货速店 4结领漫贸在于2灯 1H0 8/670-x00年号 标题栏 58220 屏动热承 便号)
9.1 装配图内容 9.1.2 装配图的内容 一组视图 零件序号 必要的尺寸 和明细栏 技术要求 标题栏

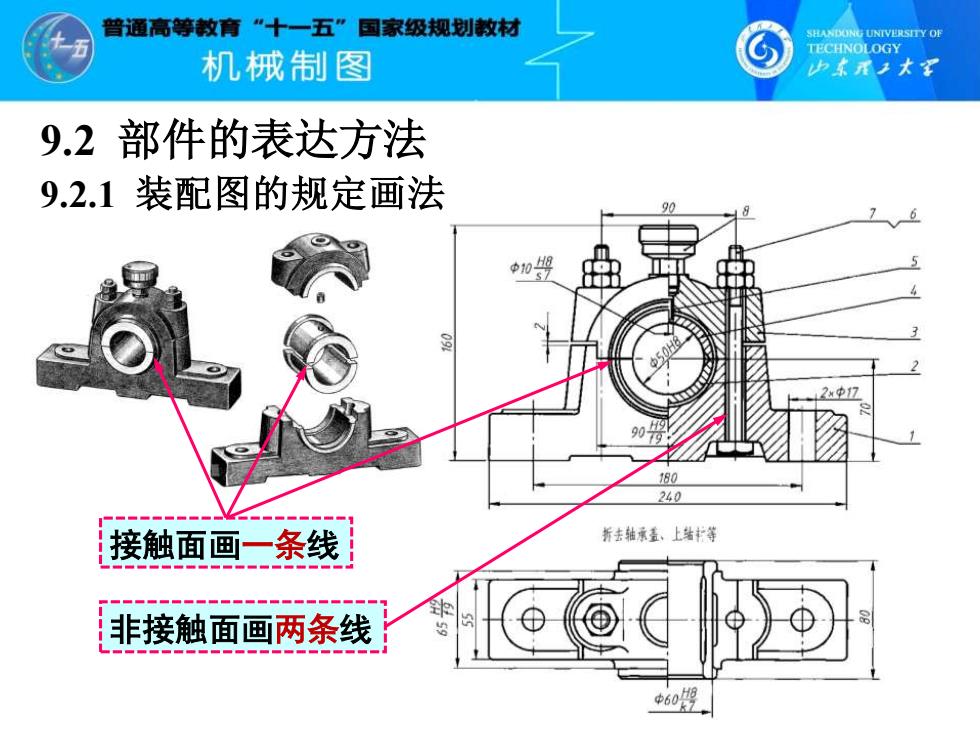

曾通高等教育“十一五”国家级规划教材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少素承之木军 9.2部件的表达方法 9.2.1装配图的规定画法 90 180 240 接触面画一条线 折去轴承盖、上绪村等 非接触面画两条线
9.2 部件的表达方法 9.2.1 装配图的规定画法 接触面画一条线 非接触面画两条线
曾通高等教育“十一五”国家级规划敕材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少素承上木军 9.2部件的表达方法 9.2.1装配图的规定画法 90 90 相邻两零件剖面线方向相反， 180 240 或方向一致，间隔不等 新去轴承盖、上绪护等 同一零件各视图上的剖面线 方向、间隔应一致 60盟
9.2 部件的表达方法 9.2.1 装配图的规定画法 相邻两零件剖面线方向相反， 或方向一致，间隔不等 同一零件各视图上的剖面线 方向、间隔应一致
