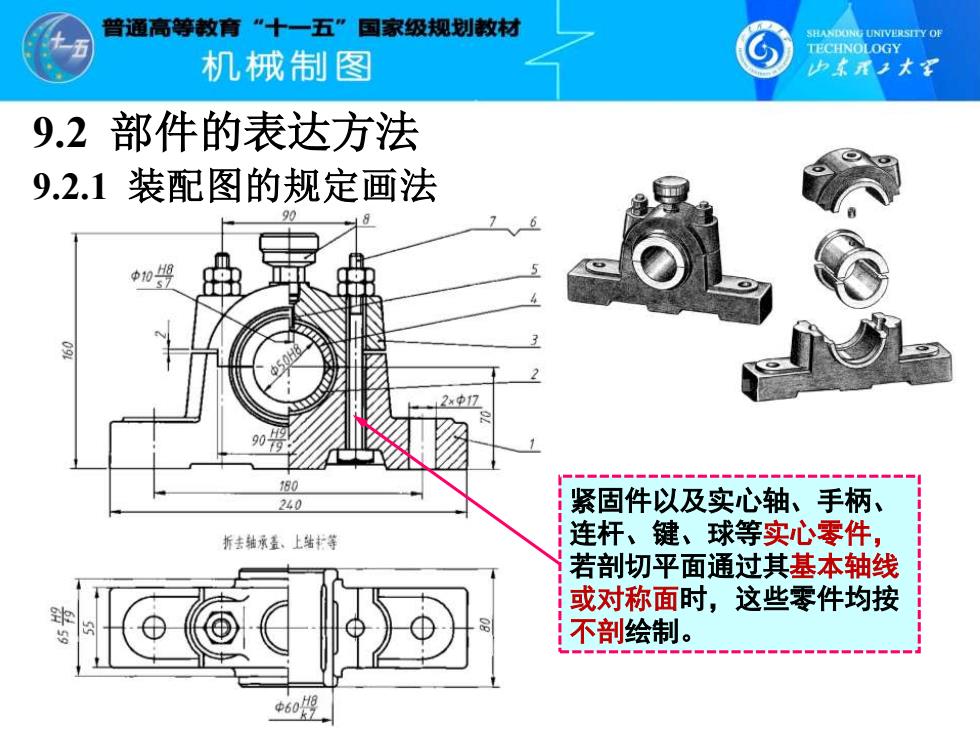

曾通高等教育“十一五”国家级规划教材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少东用之大军 9.2部件的表达方法 9.2.1装配图的规定画法 90 0盟 90日 160 240 紧固件以及实心轴、手柄、 折去轴承羞、上结村等 连杆、键、球等实心零件， 若剖切平面通过其基本轴线 或对称面时，这些零件均按 染 不剖绘制。 602
9.2 部件的表达方法 9.2.1 装配图的规定画法 紧固件以及实心轴、手柄、 连杆、键、球等实心零件， 若剖切平面通过其基本轴线 或对称面时，这些零件均按 不剖绘制
曾通高等教育“十一五”国家级规划敕材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少素承上木军 9.2部件的表达方法 9.2.2装配图的特殊画法 90 90 180 240 新去轴承盖、上绪行等 拆卸画法 60盟
9.2 部件的表达方法 9.2.2 装配图的特殊画法 拆卸画法
曾通高等教育“十一五”国家级规划教材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少东用大军 9.2部件的表达方法 9.2.2装配图的特殊画法 90 8 12X中17 180 240 沿零件结合面 剖切的画法 p6o竖
9.2 部件的表达方法 9.2.2 装配图的特殊画法 沿零件结合面 剖切的画法
曾通高等教育“十一五”国家级规划敕材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少素承木到 9.2部件的表达方法 9.2.2装配图的特殊画法 A-A展开 8465 展开画法
9.2 部件的表达方法 9.2.2 装配图的特殊画法 展开画法

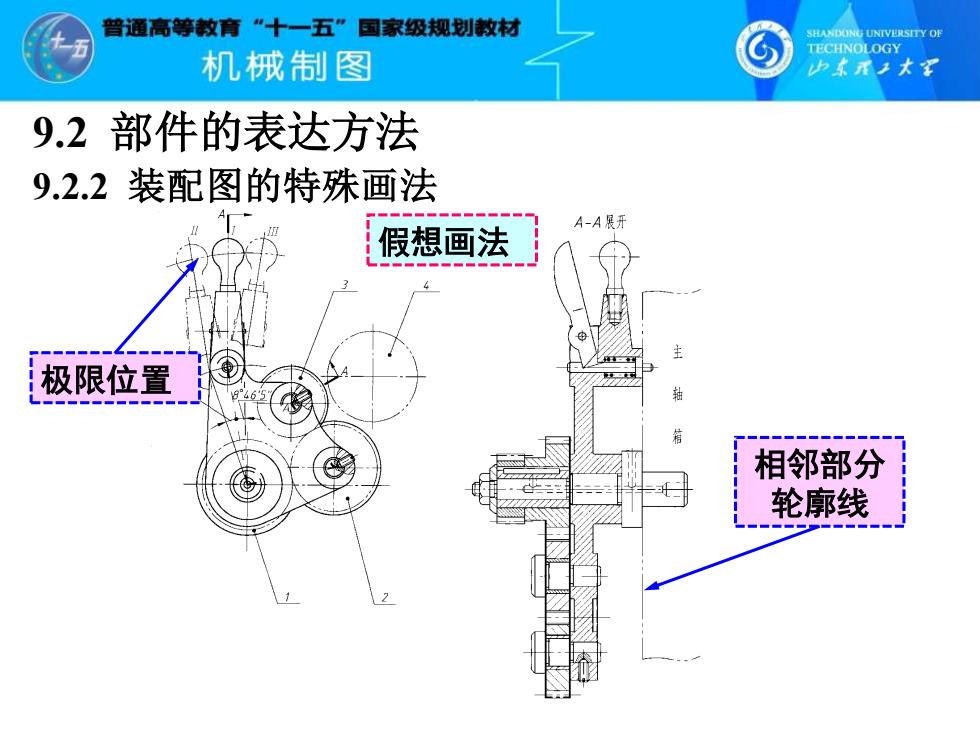

曾通高等教育”十一五”国家级规划教材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少素承之木军 9.2部件的表达方法 9.2.2装配图的特殊画法 A-A展开 假想画法 极限位置 相邻部分 轮廓线
9.2 部件的表达方法 9.2.2 装配图的特殊画法 假想画法 极限位置 相邻部分 轮廓线
