曾通高等教育“十一五”国家级规划敕材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少素用木军 9.2部件的表达方法 9.2.2装配图的特殊画法 相邻部分 轮廓线
相邻部分 轮廓线 9.2 部件的表达方法 9.2.2 装配图的特殊画法
曾通高等教育”十一五”国家级规划教材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少素承之木军 9.2部件的表达方法 9.2.2装配图的特殊画法 简化画法 相同零件组仅详 画一处，其余用 点画线表示中心 位置。 轴承一侧用规定 画法，一侧用通 用画法。 零件的工艺结构 可不画
• 相同零件组仅详 画一处，其余用 点画线表示中心 位置。 • 轴承一侧用规定 画法，一侧用通 用画法。 9.2 部件的表达方法 9.2.2 装配图的特殊画法 简化画法 • 零件的工艺结构 可不画
曾通高等教育“十一五”国家级规划教材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少素用木军 9.2部件的表达方法 9.2.2装配图的特殊画法 简化画法 同一轴上同型号轴承，在不致引起误解时可只完整画出一个
9.2 部件的表达方法 9.2.2 装配图的特殊画法 同一轴上同型号轴承，在不致引起误解时可只完整画出一个。 简化画法

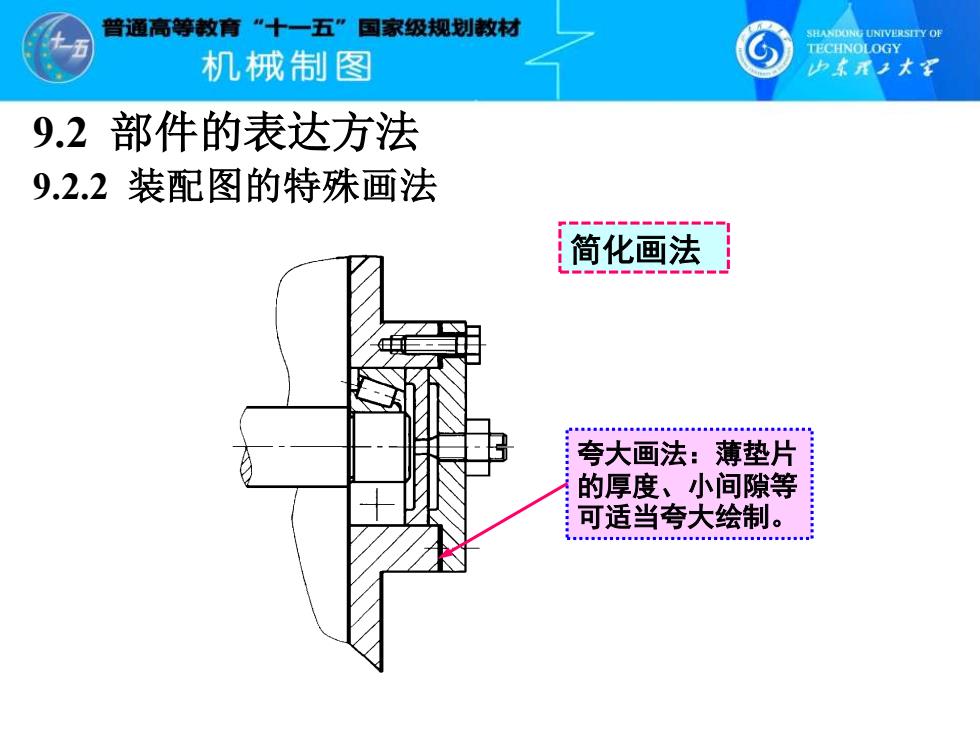

曾通高等教育”十一五”国家级规划教材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少素承之木军 9.2部件的表达方法 9.2.2装配图的特殊画法 简化画法 夸大画法：薄垫片 的厚度、小间隙等 可适当夸大绘制
夸大画法：薄垫片 的厚度、小间隙等 可适当夸大绘制。 9.2 部件的表达方法 9.2.2 装配图的特殊画法 简化画法
曾通高等教育“十一五”国家级规划敕材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少素承木到 9.2部件的表达方法 9.2.2装配图的特殊画法 简化画法} 90 剖切平面通过的某组 9075 合件为标准产品或该组 180 合件已有其他视图表示 240 清楚时，可以只画出其 折去抽承盖、上结花等 外形。 60
9.2 部件的表达方法 9.2.2 装配图的特殊画法 简化画法 剖切平面通过的某组 合件为标准产品或该组 合件已有其他视图表示 清楚时，可以只画出其 外形
