第12章装配图 任何机器或部件都是由若干相互关联的零件按一定的装配连接关系和技术要求装配而成 的。本章将讨论装配图的内容、机器（或部件）的特殊表达方法、装配图的画法、读装配图 和由装配图拆画零件图及部件测绘等内容。 12.1装配图的作用和内容 12.1.1装配图的作用 在设计部件或机器时， 一般先画出装配图然后根据装配图拆画零件图，因此要求在装配 图中，充分反映设计的意图，表达出部件或机器的工作原理、性能结构、零件间的装配关系 以及必要的技术数据。在设计过程中通常先按设计要求画出装配图以表达机器或部件的工作 原理、传动路线和零件间的装配关系。并通过装配图表达各零件的作用、结构和它们之间的 相对位置和连接方式，以便拆画出零件图。在装配过程中也要根据装配图把零件装配成部件 或机器。此外在机器或部件的使用以及维修时也都需要使用装配图。因此装配图是生产中的 重要技术文件之 12.1.2装配图的内容 图12-2为图121所示滑动轴承的装配图，从该图中可以看出一张完整的装配图应具有 下列内容： (1)一组视图用一般表达方法和特殊表达方法，正确、清渐和简傅地表达机器（或部 件)的工作原理、零件间的装配关系和零件的主要结构形状等。图12-2所示的装配图选用了 两个基本视图。 (2)几类尺寸根据装配图拆 画零件图以及装配、检验、安装、 使用机器的需要，装配图中必须注 出反映机器（或部件）的性能、规 格、安装情况、部件或零件间的相 对位置、配合要求和机器的总体大 小等尺寸。 (3)技术要求用文字或符号 注出机器（或部件）质量、装配、 使用等方面的要求。如图12-2中 “上、下轴衬与轴承座及轴承盖间 应保证接触良好”、“轴承温度低于 图121滑动轴承的组成 120℃”等。 (4)零件的序号和明细栏为了生产准备，编制其他技术文件和管理上的需要，在装配 图上按一定格式将零、部件进行编号并填写明细栏。 312
312 图 12-1 滑动轴承的组成 第 12 章 装配图 任何机器或部件都是由若干相互关联的零件按一定的装配连接关系和技术要求装配而成 的。本章将讨论装配图的内容、机器（或部件）的特殊表达方法、装配图的画法、读装配图 和由装配图拆画零件图及部件测绘等内容。 12.1 装配图的作用和内容 12.1.1 装配图的作用 在设计部件或机器时，一般先画出装配图然后根据装配图拆画零件图，因此要求在装配 图中，充分反映设计的意图，表达出部件或机器的工作原理、性能结构、零件间的装配关系 以及必要的技术数据。在设计过程中通常先按设计要求画出装配图以表达机器或部件的工作 原理、传动路线和零件间的装配关系。并通过装配图表达各零件的作用、结构和它们之间的 相对位置和连接方式，以便拆画出零件图。在装配过程中也要根据装配图把零件装配成部件 或机器。此外在机器或部件的使用以及维修时也都需要使用装配图。因此装配图是生产中的 重要技术文件之一。 12.1.2 装配图的内容 图 12-2 为图 12-1 所示滑动轴承的装配图，从该图中可以看出一张完整的装配图应具有 下列内容： （1）一组视图 用一般表达方法和特殊表达方法，正确、清晰和简便地表达机器（或部 件）的工作原理、零件间的装配关系和零件的主要结构形状等。图 12-2 所示的装配图选用了 两个基本视图。 （2）几类尺寸 根据装配图拆 画零件图以及装配、检验、安装、 使用机器的需要，装配图中必须注 出反映机器（或部件）的性能、规 格、安装情况、部件或零件间的相 对位置、配合要求和机器的总体大 小等尺寸。 （3）技术要求 用文字或符号 注出机器（或部件）质量、装配、 使用等方面的要求。如图 12-2 中 “上、下轴衬与轴承座及轴承盖间 应保证接触良好”、“轴承温度低于 120℃”等。 （4）零件的序号和明细栏 为了生产准备，编制其他技术文件和管理上的需要，在装配 图上按一定格式将零、部件进行编号并填写明细栏
(5)标题栏说明机器或部件的图名、图号、比例、设计单位、制图、审核、日期等 7 10 拆上轴盖、上轴料等 技术要求 与地大速度 滑动轴承 图号 心名) 图12-2滑动轴承装配图 12.2部件的表达方法 装配图以表达工作原理，装配关系为主，力求做到，表达正确，完整，清晰和简练。而 为了达到以上要求，需很好地掌握第9章所述的各种表达方法和视图方案的选择问题，先选 好主视图，再考虑其他主视图。然后再综合分析确定一组图形。 在以前各章中介绍的各种表达方法和它们的选用原则，都可以用来表达机器或部件。此 外，在装配图中还有一些规定画法和特殊的表达方法。 12.2.1装配图上的规定画法(GB/T16675.1-1996) 1.相邻零件轮廓线和剖面线的绘制 (1)两相邻零件的接触面和配合面只用一条线表示。而非接触面即使间隙很小，也必须 画出两条线。如图12-2中主视图轴承盖与轴承座的接触面画一条线。而螺栓与轴承盖的光孔 是非接触面，因此画两条线。 (2)相邻两个（或两个以上）金属零件的剖面线的倾斜方向应相反，或者方向一致、间 隔不等。同一零件各视图上的剖面线倾斜方向和间隔应保持一致，如图12-2轴承盖与轴承座 313
313 （5）标题栏 说明机器或部件的图名、图号、比例、设计单位、制图、审核、日期等。 12.2 部件的表达方法 装配图以表达工作原理，装配关系为主，力求做到，表达正确，完整，清晰和简练。而 为了达到以上要求，需很好地掌握第 9 章所述的各种表达方法和视图方案的选择问题，先选 好主视图，再考虑其他主视图。然后再综合分析确定一组图形。 在以前各章中介绍的各种表达方法和它们的选用原则，都可以用来表达机器或部件。此 外，在装配图中还有一些规定画法和特殊的表达方法。 12.2.1 装配图上的规定画法（GB/T16675.1-1996） 1.相邻零件轮廓线和剖面线的绘制 （1）两相邻零件的接触面和配合面只用一条线表示。而非接触面即使间隙很小，也必须 画出两条线。如图 12-2 中主视图轴承盖与轴承座的接触面画一条线。而螺栓与轴承盖的光孔 是非接触面，因此画两条线。 （2）相邻两个（或两个以上）金属零件的剖面线的倾斜方向应相反，或者方向一致、间 隔不等。同一零件各视图上的剖面线倾斜方向和间隔应保持一致，如图 12-2 轴承盖与轴承座 图12-2 代号 Φ60 × × ×Φ17 ZCuAl10 3 Fe Fe Q 235 Q 235 ZCuAl HT GB/T GB/T GB/T M 12 240 10 3 180 90 4. 3. 2. 1. 120 ℃ 。 m/s P ≤ 。 3 10 a 235 150 M M HT k H 9 H f 9 f H H s H 2 v p 655580 160 2 70 轴承温度低于 8 轴衬与轴颈最大线速度 ≤ 。 轴衬最大压力 承盖间应保证接触良好。 上、下轴衬与轴承座及轴 5782-2000 6170-2000 7940.3-95 1 1 1 1 12 12 130 1 Q 2 4 下 轴 衬 轴 承 盖 上 轴 衬 轴衬固定套 螺栓 螺母 油杯 2 3 4 5 6 7 8 滑动轴承 审核 描图 制图 (厂 名) 共 张 第 张 (图号) 1:3 重量 数量 比例 材 料 备 注 150 数量 1 名 称 轴 承 座 序号 1 7 技 术 要 求 7 8 90 拆去轴承盖、上轴衬等 8 7 6 5 4 3 2 1 7 8 Φ10 Φ50 8 图 12-2 滑动轴承装配图

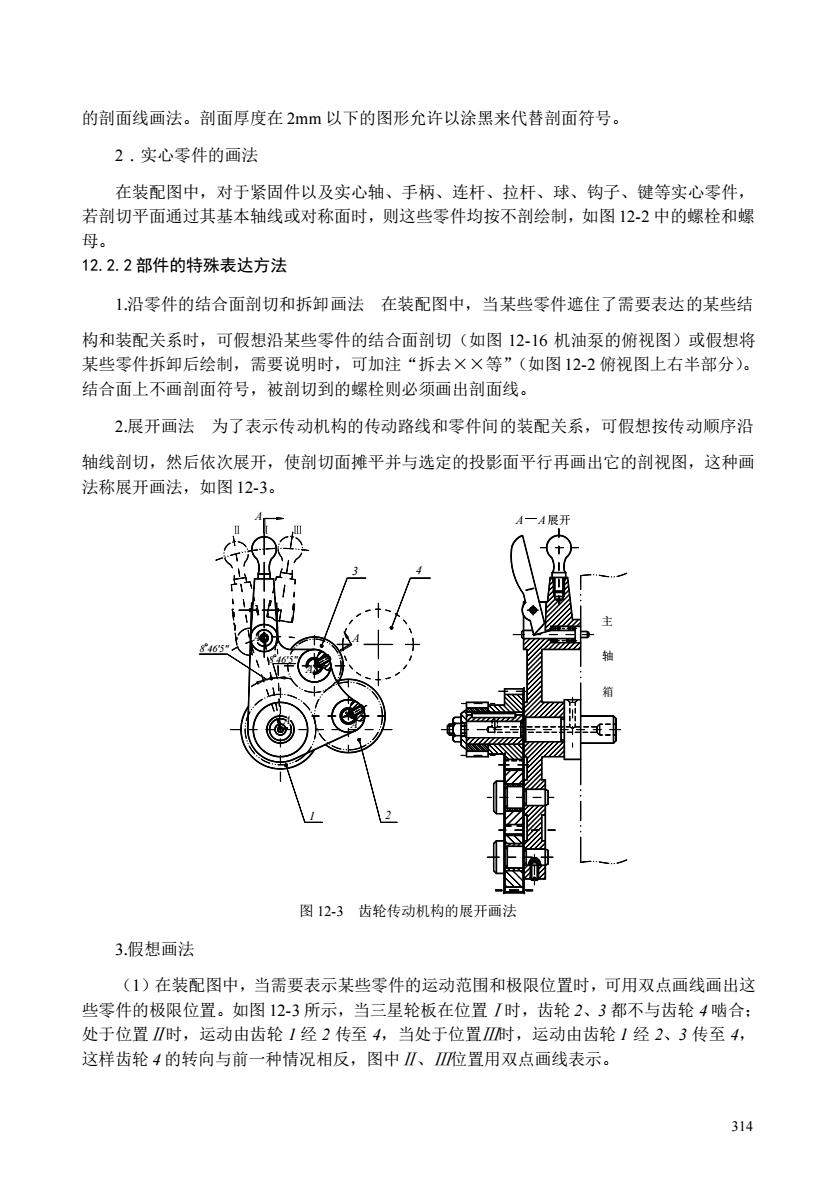

的剖面线画法。剖面厚度在2mm以下的图形允许以涂黑来代替剖面符号。 2.实心零件的画法 在装配图中，对于紧固件以及实心轴、手柄、连杆、拉杆、球、钩子、键等实心零件， 若剖切平面通过其基本轴线或对称面时，则这些零件均按不剖绘制，如图12-2中的螺栓和螺 母。 12.2.2部件的特殊表达方法 1.沿零件的结合面剖切和拆卸画法在装配图中，当某些零件遮住了需要表达的某些结 构和装配关系时，可假想沿某些零件的结合面剖切（如图12-16机油泵的俯视图）或假想将 某些零件拆卸后绘制，需要说明时，可加注“拆去X×等”（如图122俯视图上右半部分）。 结合面上不画剖面符号，被剖切到的螺栓则必须画出剖面线。 2展开画法为了表示传动机构的传动路线和零件间的装配关系，可假想按传动顺序沿 轴线剖切，然后依次展开，使剖切面摊平并与选定的投影面平行再画出它的剖视图，这种画 法称展开画法，如图12-3。 图12-3齿轮传动机构的展开画法 3.假想画法 (1)在装配图中，当需要表示某些零件的运动范围和极限位置时，可用双点画线画出这 些零件的极限位置。如图12-3所示，当三星轮板在位置I时，齿轮2、3都不与齿轮4啮合： 处于位置Ⅱ时，运动由齿轮1经2传至4，当处于位置附，运动由齿轮1经2、3传至4， 这样齿轮4的转向与前一种情况相反，图中爪、位置用双点画线表示。 314
314 的剖面线画法。剖面厚度在 2mm 以下的图形允许以涂黑来代替剖面符号。 2．实心零件的画法 在装配图中，对于紧固件以及实心轴、手柄、连杆、拉杆、球、钩子、键等实心零件， 若剖切平面通过其基本轴线或对称面时，则这些零件均按不剖绘制，如图 12-2 中的螺栓和螺 母。 12.2.2 部件的特殊表达方法 1.沿零件的结合面剖切和拆卸画法 在装配图中，当某些零件遮住了需要表达的某些结 构和装配关系时，可假想沿某些零件的结合面剖切（如图 12-16 机油泵的俯视图）或假想将 某些零件拆卸后绘制，需要说明时，可加注“拆去××等”（如图 12-2 俯视图上右半部分）。 结合面上不画剖面符号，被剖切到的螺栓则必须画出剖面线。 2.展开画法 为了表示传动机构的传动路线和零件间的装配关系，可假想按传动顺序沿 轴线剖切，然后依次展开，使剖切面摊平并与选定的投影面平行再画出它的剖视图，这种画 法称展开画法，如图 12-3。 3.假想画法 （1）在装配图中，当需要表示某些零件的运动范围和极限位置时，可用双点画线画出这 些零件的极限位置。如图 12-3 所示，当三星轮板在位置Ⅰ时，齿轮 2、3 都不与齿轮 4 啮合； 处于位置Ⅱ时，运动由齿轮 1 经 2 传至 4，当处于位置Ⅲ时，运动由齿轮 1 经 2、3 传至 4， 这样齿轮 4 的转向与前一种情况相反，图中Ⅱ、Ⅲ位置用双点画线表示。 8 46'5" 3 4 1 2 A A A A A展开 主 轴 箱 A A A ° 8 46'5" ° 图 12-3 齿轮传动机构的展开画法

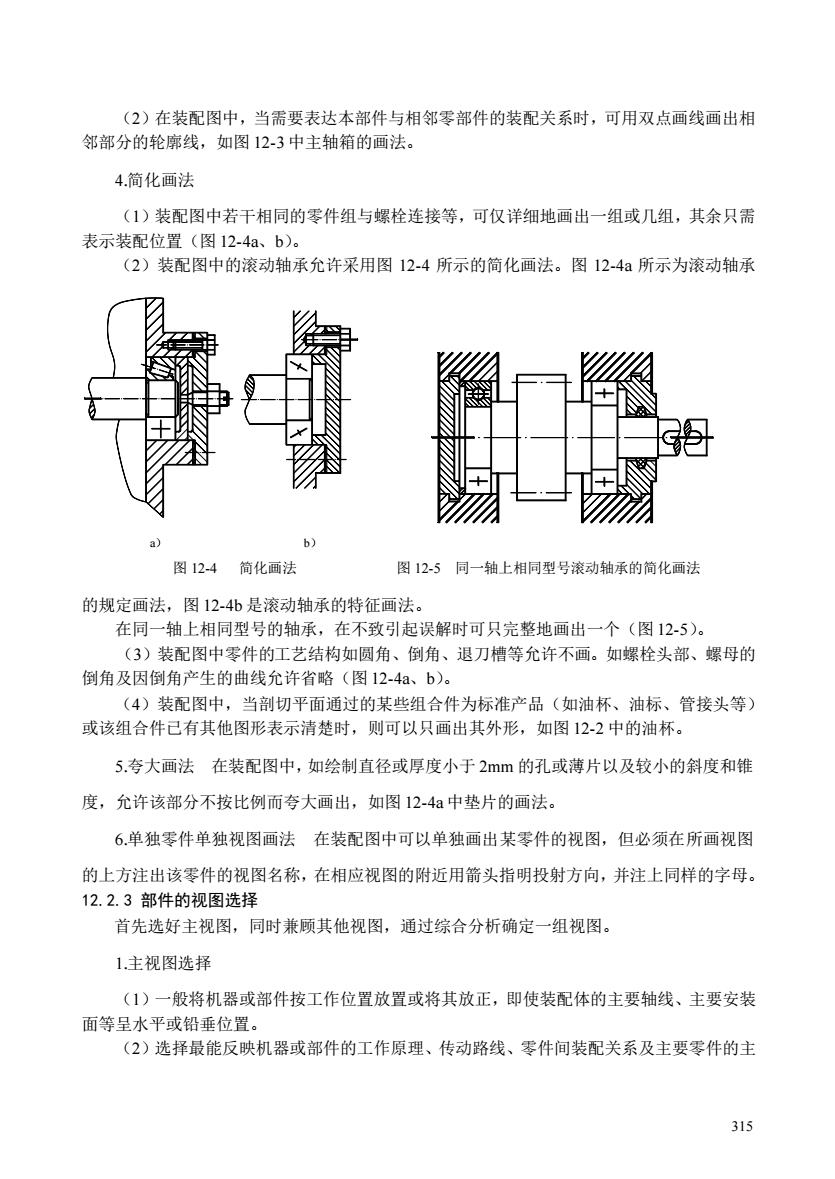

(2)在装配图中，当需要表达本部件与相邻零部件的装配关系时，可用双点画线画出相 邻部分的轮廓线，如图123中主轴箱的画法。 4.简化画法 (1)装配图中若干相同的零件组与螺栓连接等，可仅详细地画出一组或几组，其余只需 表示装配位置（图12-4a、b)。 (2)装配图中的滚动轴承允许采用图124所示的简化画法。图12-4a所示为滚动轴承 图12-4简化画法 图12-5同一轴上相同型号滚动轴承的简化画法 的规定画法，图12-4b是滚动轴承的特征画法。 在同一轴上相同型号的轴承，在不致引起误解时可只完整地画出一个（图12-5）。 (3)装配图中零件的工艺结构如圆角、倒角、退刀槽等允许不画。如螺栓头部、螺母的 倒角及因倒角产生的曲线允许省略（图12-4a、b)。 (4)装配图中，当剖切平面通过的某些组合件为标准产品（如油杯、油标、管接头等） 或该组合件己有其他图形表示清楚时，则可以只画出其外形，如图122中的油杯。 5.夸大画法在装配图中，如绘制直径或厚度小于2mm的孔或薄片以及较小的斜度和锥 度，允许该部分不按比例而夸大画出，如图12-4a中垫片的画法。 6.单独零件单独视图画法在装配图中可以单独画出某零件的视图，但必须在所画视图 的上方注出该零件的视图名称，在相应视图的附近用箭头指明投射方向，并注上同样的字母。 12.2.3部件的视图选择 首先选好主视图，同时兼顾其他视图，通过综合分析确定一组视图。 1主视图洗择 (1)一般将机器或部件按工作位置放置或将其放正，即使装配体的主要轴线、主要安装 面等呈水平或铅垂位置。 (2)选择最能反映机器或部件的工作原理、传动路线、零件间装配关系及主要零件的主 315
315 （2）在装配图中，当需要表达本部件与相邻零部件的装配关系时，可用双点画线画出相 邻部分的轮廓线，如图 12-3 中主轴箱的画法。 4.简化画法 （1）装配图中若干相同的零件组与螺栓连接等，可仅详细地画出一组或几组，其余只需 表示装配位置（图 12-4a、b）。 （2）装配图中的滚动轴承允许采用图 12-4 所示的简化画法。图 12-4a 所示为滚动轴承 的规定画法，图 12-4b 是滚动轴承的特征画法。 在同一轴上相同型号的轴承，在不致引起误解时可只完整地画出一个（图 12-5）。 （3）装配图中零件的工艺结构如圆角、倒角、退刀槽等允许不画。如螺栓头部、螺母的 倒角及因倒角产生的曲线允许省略（图 12-4a、b）。 （4）装配图中，当剖切平面通过的某些组合件为标准产品（如油杯、油标、管接头等） 或该组合件已有其他图形表示清楚时，则可以只画出其外形，如图 12-2 中的油杯。 5.夸大画法 在装配图中，如绘制直径或厚度小于 2mm 的孔或薄片以及较小的斜度和锥 度，允许该部分不按比例而夸大画出，如图 12-4a 中垫片的画法。 6.单独零件单独视图画法 在装配图中可以单独画出某零件的视图，但必须在所画视图 的上方注出该零件的视图名称，在相应视图的附近用箭头指明投射方向，并注上同样的字母。 12.2.3 部件的视图选择 首先选好主视图，同时兼顾其他视图，通过综合分析确定一组视图。 1.主视图选择 （1）一般将机器或部件按工作位置放置或将其放正，即使装配体的主要轴线、主要安装 面等呈水平或铅垂位置。 （2）选择最能反映机器或部件的工作原理、传动路线、零件间装配关系及主要零件的主 a） b） 图 12-4 简化画法 图 12-5 同一轴上相同型号滚动轴承的简化画法

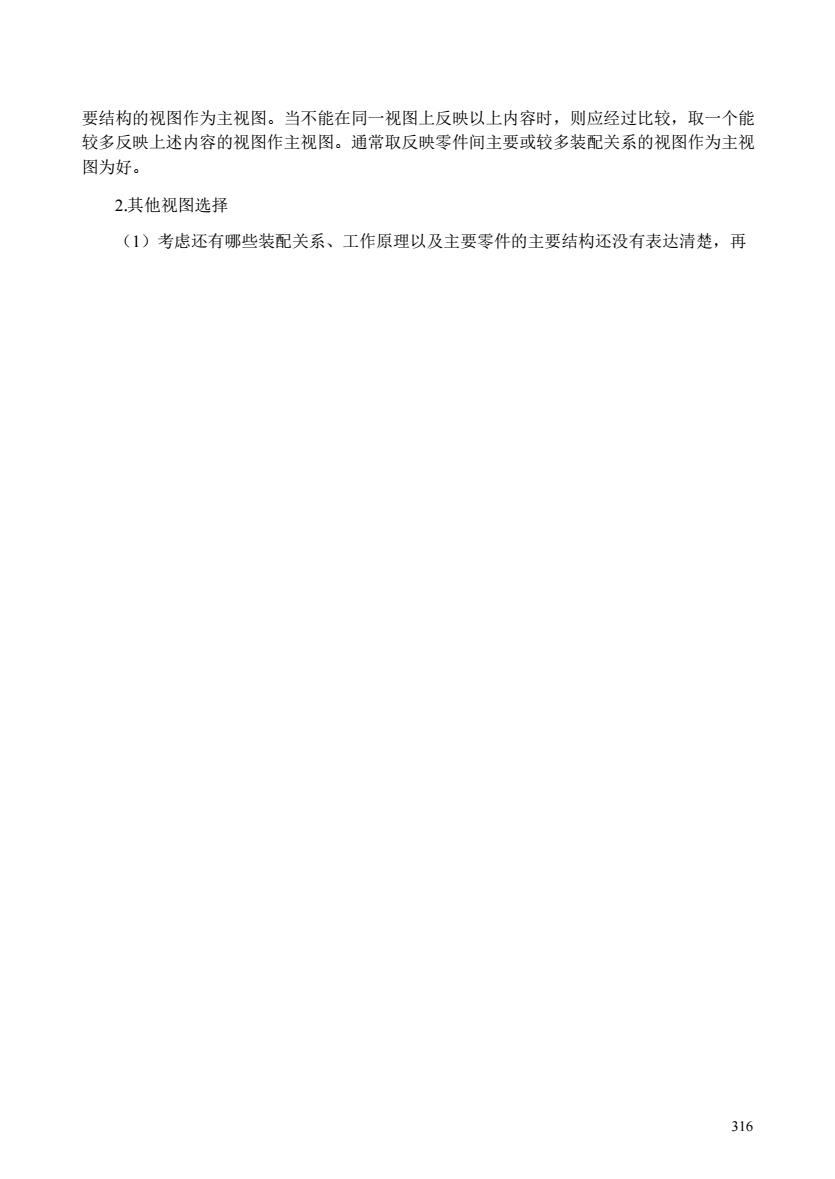

要结构的视图作为主视图。当不能在同一视图上反映以上内容时，则应经过比较，取一个能 较多反映上述内容的视图作主视图。通常取反映零件间主要或较多装配关系的视图作为主视 图为好。 2.其他视图选择 (1)考虑还有哪些装配关系、工作原理以及主要零件的主要结构还没有表达清楚，再 316
316 要结构的视图作为主视图。当不能在同一视图上反映以上内容时，则应经过比较，取一个能 较多反映上述内容的视图作主视图。通常取反映零件间主要或较多装配关系的视图作为主视 图为好。 2.其他视图选择 （1）考虑还有哪些装配关系、工作原理以及主要零件的主要结构还没有表达清楚，再
