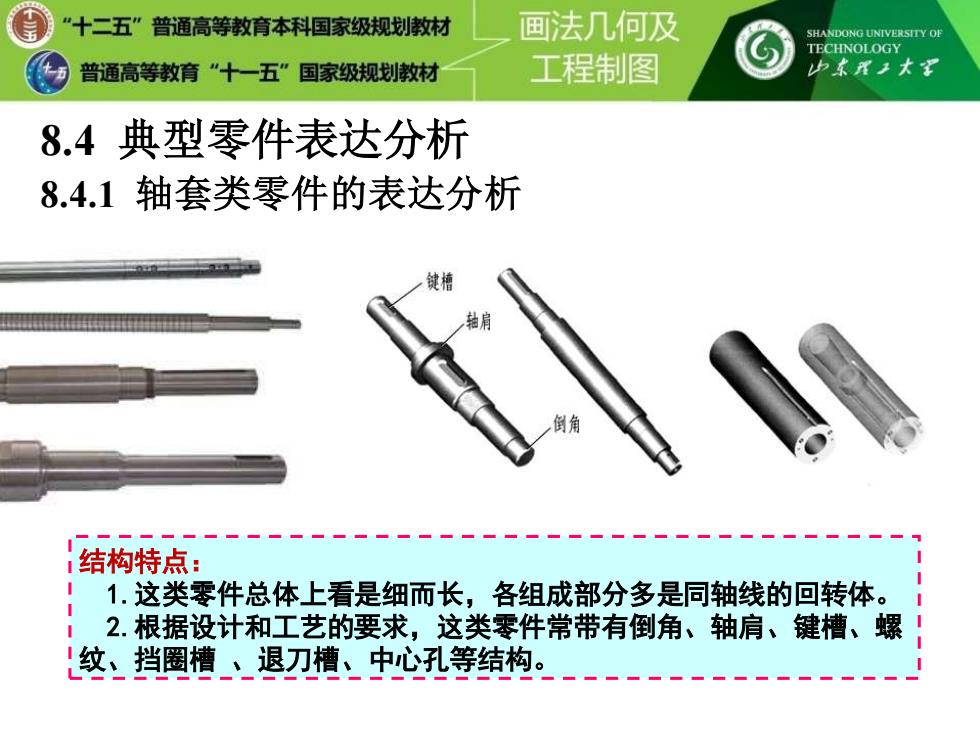

”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 少本开王大家 8.4典型零件表达分析 8.4.1轴套类零件的表达分析 键槽 1结构特点： 1.这类零件总体上看是细而长，各组成部分多是同轴线的回转体。 2.根据设计和工艺的要求，这类零件常带有倒角、轴肩、键槽、螺 纹：挡圈槽_、退刀槽、中心孔等结构
8.4.1 轴套类零件的表达分析 8.4 典型零件表达分析 结构特点： 1.这类零件总体上看是细而长，各组成部分多是同轴线的回转体。 2.根据设计和工艺的要求，这类零件常带有倒角、轴肩、键槽、螺 纹、挡圈槽 、退刀槽、中心孔等结构

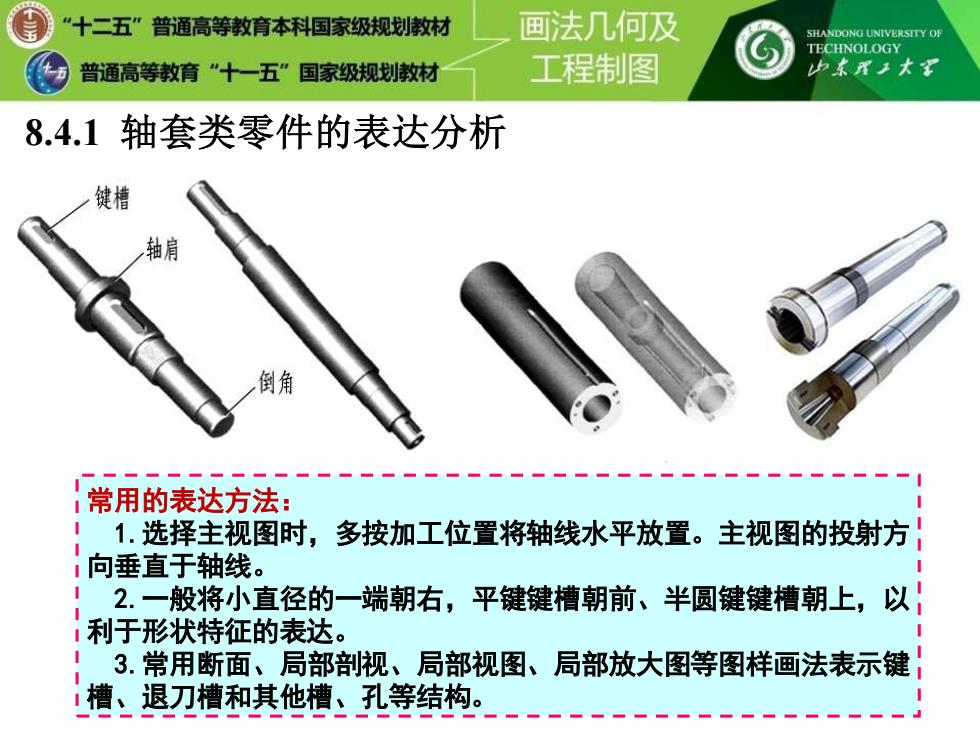

”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育”十一五”国家级规划教材 工程制图 山本用王大军 8.4.1轴套类零件的表达分析 键槽 轴肩 倒角 常用的表达方法： 1.选择主视图时，多按加工位置将轴线水平放置。主视图的投射方 向垂直于轴线。 2.一般将小直径的一端朝右，平键键槽朝前、半圆键键槽朝上，以！ 利于形状特征的表达。 3.常用断面、局部剖视、局部视图、局部放大图等图样画法表示键 1槽、退刀槽和其他槽孔等结构。-一一-一
8.4.1 轴套类零件的表达分析 常用的表达方法： 1.选择主视图时，多按加工位置将轴线水平放置。主视图的投射方 向垂直于轴线。 2.一般将小直径的一端朝右，平键键槽朝前、半圆键键槽朝上，以 利于形状特征的表达。 3.常用断面、局部剖视、局部视图、局部放大图等图样画法表示键 槽、退刀槽和其他槽、孔等结构

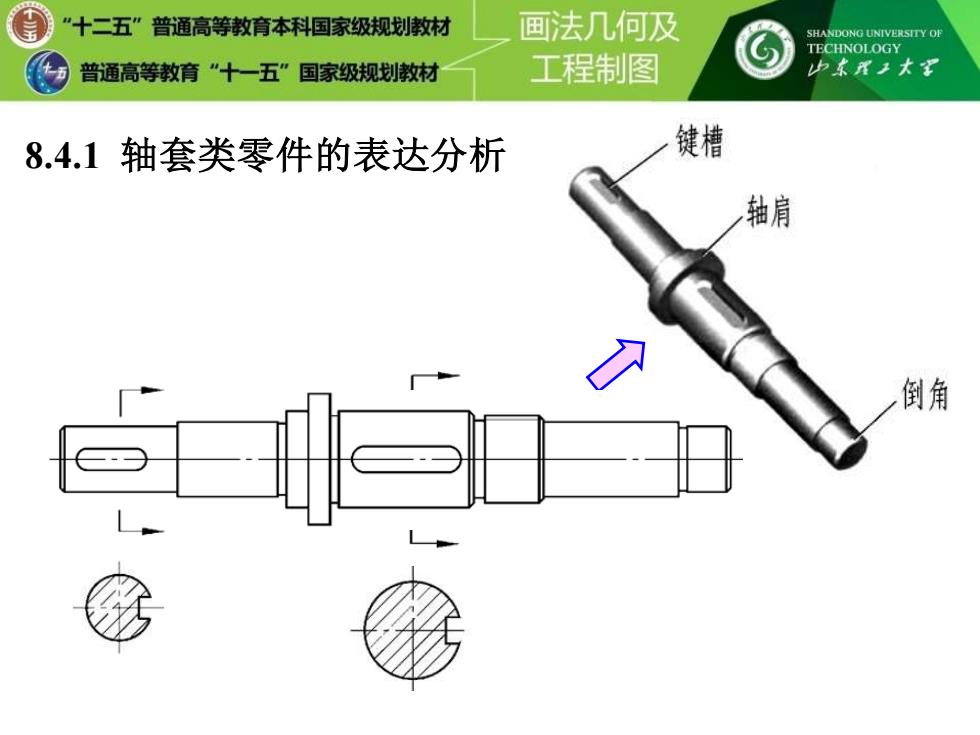

”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 少本用王大家 8.4.1轴套类零件的表达分析 键槽 轴肩 倒角
8.4.1 轴套类零件的表达分析
”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育”十一五”国家级规划教材 工程制图 山本开王大军 8.4.1轴套类零件的表达分析 5:1
8.4.1 轴套类零件的表达分析
”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 少本用王大家 8.4.1轴套类零件的表达分析 A B A A-A B
8.4.1 轴套类零件的表达分析
