曾通高等教育“十一五”国家级规划敏材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少素承子大军 7.3.1轴套类零件的表达分析 A B A-A B
7.3.1 轴套类零件的表达分析
曾通高等教育“十一五”国家级规划教材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少素承2大军 7.3.1轴套类零件的表达分析 设计基准和工艺基准 传动件定位轴肩 凸轮安装轴肩 滚动轴承定位轴肩 轴向主要设计基准 滚动轴承定位轴肩 测量辅助基准 33 16 25 10 80 12 154
7.3.1 轴套类零件的表达分析

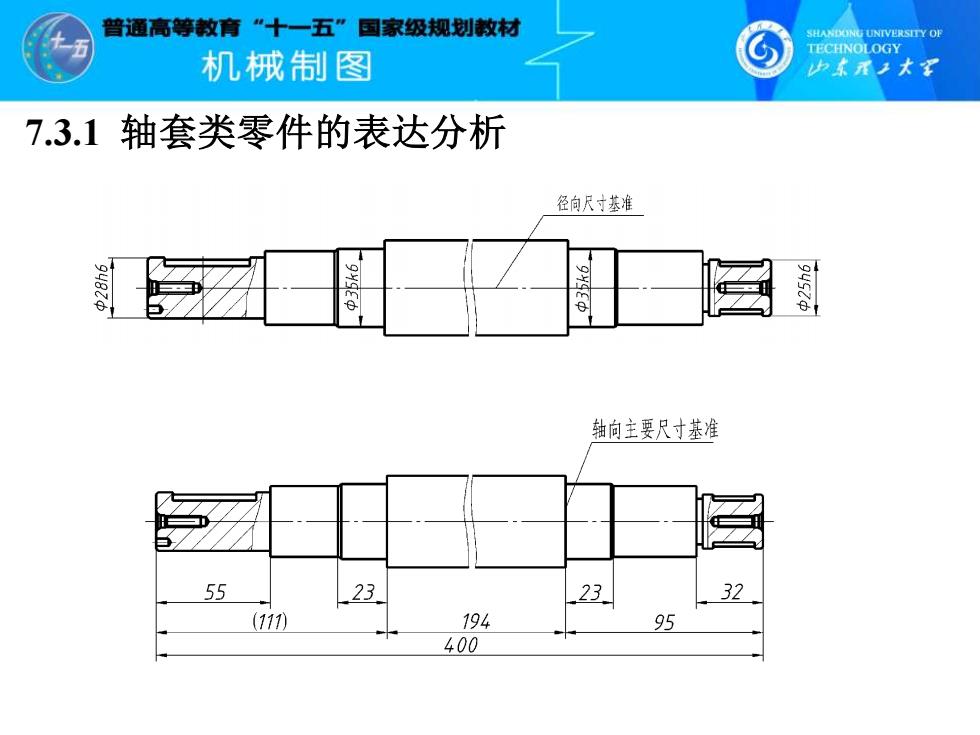

曾通高等教育“十一五”国家级规划敏材 SHANDONG UNTVERSITY OF TECHNOLOGY 机械制图 少素承子大军 7.3.1轴套类零件的表达分析 径向尺寸基准 213EA 轴向主要尺寸基准 55 23 23 32 (111) 194 95 400
7.3.1 轴套类零件的表达分析
曾通高等教育“十一五”国家级规划教材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少京承2木军 7.3典型零件表达分析 7.3.2盘盖类零件的表达分析 轴承盖 手 加油孔盖抽承 结构特点： 蜗杆抽 1.常由回转体组成， 蜗轮 轴向尺寸小，径向尺寸 皮带轮 大，一般有一个与其他 围谁告我 !零件联结的重要接触面。！ 也有与壳体仿形的薄板 !状盖类零件。 2.设有光孔、键槽、 !螺孔、止口、凸台等结 构，与其他零件连结， !其中螺孔、键槽、密封 槽等均为标准结构。 。 齿轮/圆维步轮抽抽承」抽承套粒体蜗轮轴压羞轴承盖
7.3.2 盘盖类零件的表达分析 7.3 典型零件表达分析 结构特点： 1.常由回转体组成， 轴向尺寸小，径向尺寸 大，一般有一个与其他 零件联结的重要接触面。 也有与壳体仿形的薄板 状盖类零件。 2.设有光孔、键槽、 螺孔、止口、凸台等结 构，与其他零件连结， 其中螺孔、键槽、密封 槽等均为标准结构
