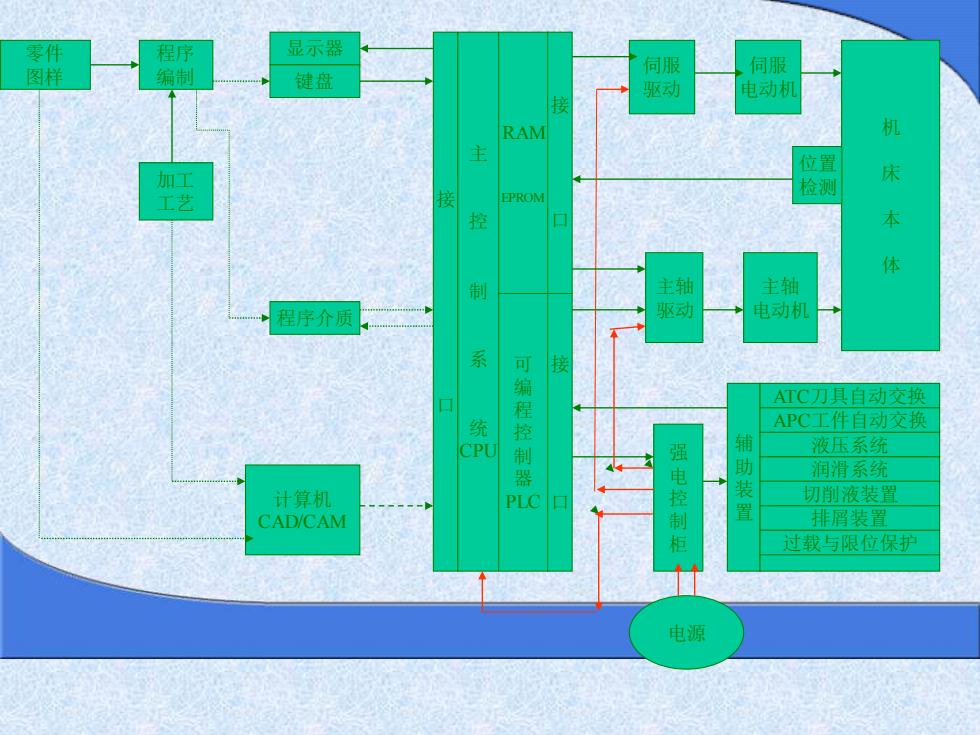

第一节 计算机数控系统概述 数控系统的组成 数控机床是采用数字化的信息对机床的运 动和加工过程进行自动控制的一类机床，它是 数控技术应用的典型代表。数控系统是实现数 字化控制的装置；计算机数控系统是以计算机 为核心的数控系统。计算机数控系统的组成如 图所示。 主页○目录○儿上一页●下一页○后退退出
数控机床是采用数字化的信息对机床的运 动和加工过程进行自动控制的一类机床，它是 数控技术应用的典型代表。数控系统是实现数 字化控制的装置；计算机数控系统是以计算机 为核心的数控系统。计算机数控系统的组成如 图所示。 第一节 计算机数控系统概述 一. 数控系统的组成
零件 程序 显示器 图样 编制 同服 同服 键盘 驱动 电动机 RAM 机 主 位置 床 工艺 EPROM 控 本 体 主轴 主轴 程序介质 驱动 电动机 系 可编程控制器以 ATC刀具自动交换 APC工件自动交换 液压系统 计算机 强电控制柜 助装置 润滑系冤 切削液装置 CAD/CAM 排屑装置 过载与限位保护 电源
零件 图样 程序 编制 加工 工艺 显示器 键盘 程序介质 计算机 CAD/CAM 接口 主控制系统 CPU RAM EPROM 接口 可编程控制器 PLC 接口 伺服 驱动 伺服 电动机 机床本体 位置 检测 主轴 驱动 主轴 电动机 强电控制柜 辅助装置 ATC刀具自动交换 APC工件自动交换 液压系统 润滑系统 切削液装置 排屑装置 过载与限位保护 电源
第一节 计算机数控系统概述 螺母 电机 丝杠 支承 伺服进给系统 主页 目录 上一页 下一页 后退 退出
电机 支承 丝杠 螺母 伺服进给系统 第一节 计算机数控系统概述
第一节 计算机数控系统慨述 倾斜床身 主页 目录 上一页 下一页 后退 退出
倾斜床身 第一节 计算机数控系统概述
