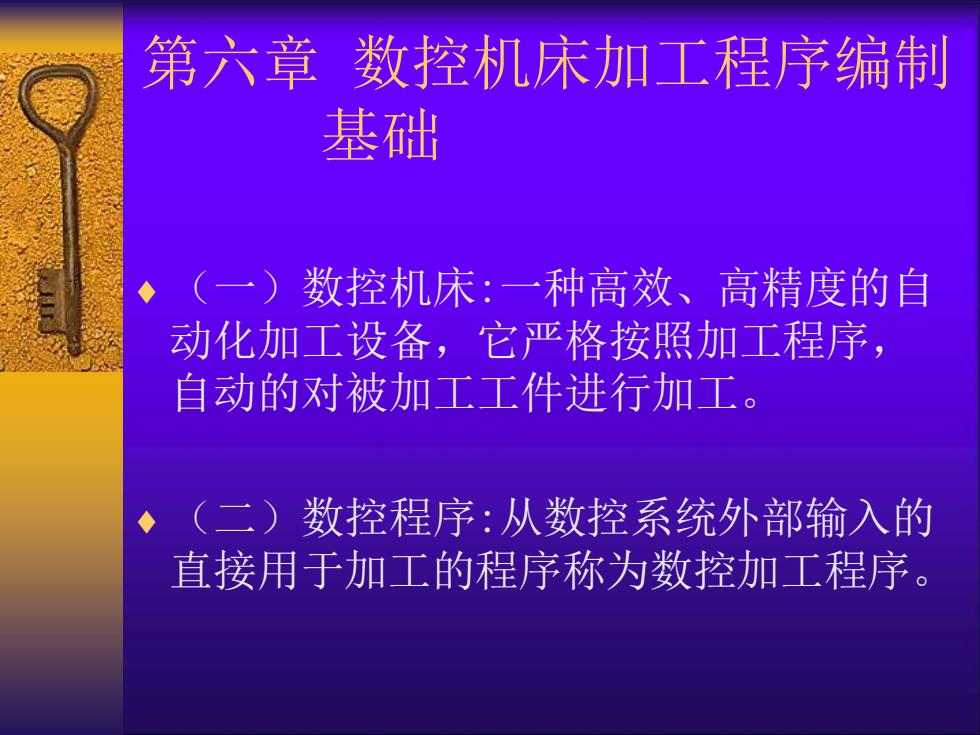

第六章数控机床加工程序编制 基础 ◆（一）数控机床：一种高效、高精度的自 动化加工设备，它严格按照加工程序， 自动的对被加工工件进行加工。 ◆（二）数控程序：从数控系统外部输入的 直接用于加工的程序称为数控加工程序
第六章 数控机床加工程序编制 基础 （一）数控机床:一种高效、高精度的自 动化加工设备，它严格按照加工程序， 自动的对被加工工件进行加工。 （二）数控程序:从数控系统外部输入的 直接用于加工的程序称为数控加工程序
X00.0000 Y00.0000 Z00.0000 MV 4VA ◆（三）数控加工：根据被加工零件 的图样和工艺要求，编制成以数码表 示的程序输入到机床的数控装置或控 制计算机中，以控制工件和刀具的相 对运动，使之加工出合格零件的方法
MV 4VA CYCLE START FEED HOLD EDIT AUTO MDI JOG HANDLE ZERO MODE RETURN 0% 100% 200% FEEDRATE OVERRIDE 10% 25% 50% 100% RAPID OVERRIDE 1 12 TURRET INDEX 2 3 4 5 6 7 8 9 1011 SLOW FAST EMERGENCY STOP FANUC 10M POW ER ON OFF O NG P A X Y Z Q B I J K R C F D H L # M S T / EOB U V W Sp E ? @ @ , [ ] ( ) * PAGE CURSOR SHIFT 7 8 9 4 5 6 1 2 3 - 0 + = CAN RESET START CALC INPUT NC/PC AUX X00.0000 Y00.0000 Z00.0000 X Z X1X10X100 0 ON OFF DRY RUN SINGLE BLOCK MACHINE LOCK OPTIONAL STOP BLOCK DELETE X+ X- Z- JOYSTICK Z+ ON OFF SPINDLE ORIGIN X Z 0% 100% 130% SPINDLE LOAD 0% 100% 130% AXIS LOAD X Z OD ID CLAMP DIRECTION OFF ON MEMORY PROTECT （三）数控加工：根据被加工零件 的图样和工艺要求，编制成以数码表 示的程序输入到机床的数控装置或控 制计算机中，以控制工件和刀具的相 对运动，使之加工出合格零件的方法
第一节 数控程序编制概论 1、数控程序编制的内容及步骤 数控编程是指从零件图纸到获得数控加 工程序的全部工作过程。 数 编 程 学 处 程 序校 理 序 验 授 图1.1 数控程序编制的内容及步骤
第一节 数控程序编制概论 1、数控程序编制的内容及步骤 数控编程是指从零件图纸到获得数控加 工程序的全部工作过程。 分析 零件 图样 和制 定工 艺方 案 数 学 处 理 编 写 程 序 程 序 校 验 修 改 图1.1 数控程序编制的内容及步骤
(1)分析零件图样和制定工艺方案 这项工作的内容包括： +对零件图样进行分析，明确加工的内容和要求： +确定加工方案： +选择适合的数控机床： 十选择或设计刀具和夹具； 十确定合理的走刀路线及选择合理的切削用量等。 (2)数学处理 在确定了工艺方案后，就需要根据零件的几何尺寸 加工路线等，计算刀具中心运动轨迹，以获得刀位数据。 直线插补、圆弧插补、抛物线插补
（1）分析零件图样和制定工艺方案 这项工作的内容包括： 对零件图样进行分析，明确加工的内容和要求； 确定加工方案； 选择适合的数控机床； 选择或设计刀具和夹具； 确定合理的走刀路线及选择合理的切削用量等。 （2）数学处理 在确定了工艺方案后，就需要根据零件的几何尺寸、 加工路线等，计算刀具中心运动轨迹，以获得刀位数据。 直线插补、圆弧插补、抛物线插补
(3)编写零件加工程序 在完成上述工艺处理及数值计算工作后，即可编写 零件加工程序。程序编制人员使用数控系统的程序指 令，按照规定的程序格式，逐段编写加工程序。程序 编制人员应对数控机床的功能、程序指令及代码十分 熟悉，才能编写出正确的加工程序。 数控编程师 (CNC编程)
（3）编写零件加工程序 在完成上述工艺处理及数值计算工作后，即可编写 零件加工程序。程序编制人员使用数控系统的程序指 令，按照规定的程序格式，逐段编写加工程序。程序 编制人员应对数控机床的功能、程序指令及代码十分 熟悉，才能编写出正确的加工程序。 数控编程师 （CNC编程）
