事控技术及编程 第十四讲数控加工程序综合练习 主讲：陈德道
第十四讲 数控加工程序综合练习 主讲：陈德道

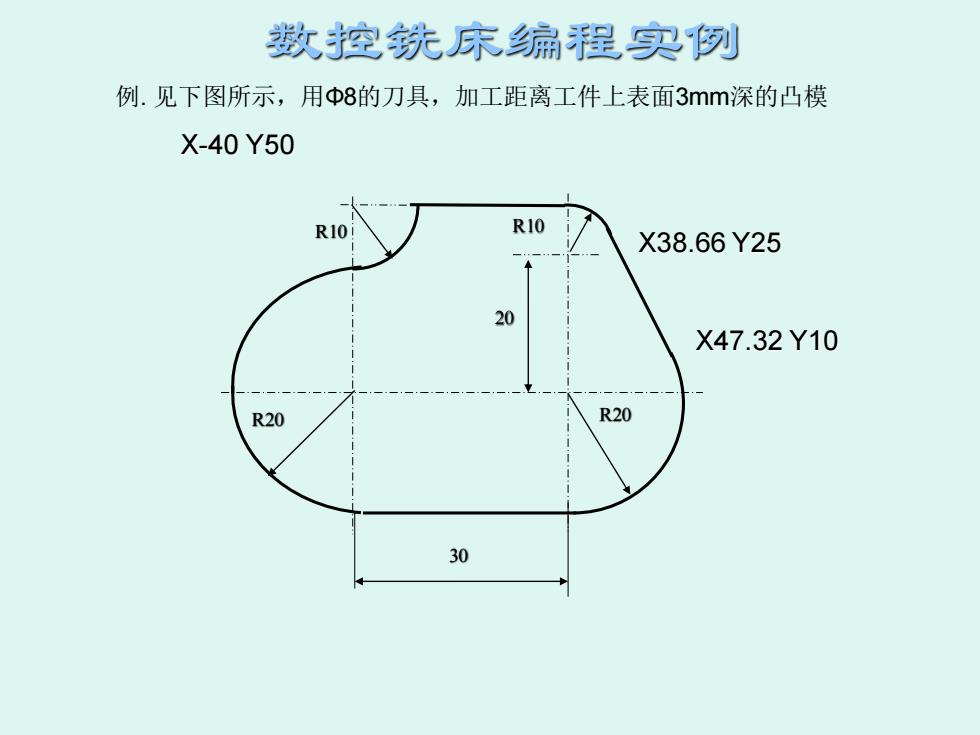

数控统床编程实例 例.见下图所示，用Φ8的刀具，加工距离工件上表面3mm深的凸模 X-40Y50 R10 R10 X38.66Y25 20 X47.32Y10 R20 R20 30
例. 见下图所示，用Φ8的刀具，加工距离工件上表面3mm深的凸模 数控铣床编程实例 R10 30 20 R10 R20 R20 X38.66 Y25 X47.32 Y10 X-40 Y50

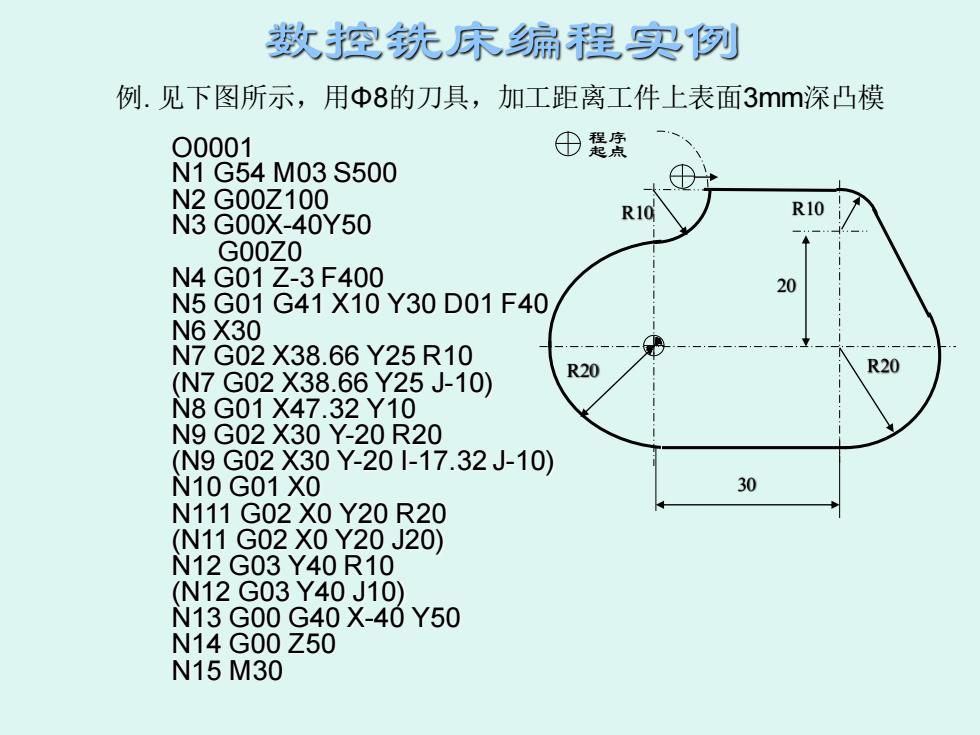

数控统床编程实例 例.见下图所示，用中8的刀具，加工距离工件上表面3mm深凸模 00001 ⊕是度 N1G54M03S500 N2G00Z100 R10 R10 N3G00X-40Y50 G00Z0 N4G01Z-3F400 20 N5G01G41X10Y30D01F40 N6X30 N7G02X38.66Y25R10 R20 R20 (N7G02X38.66Y25J-10) N8G01X47.32Y10 N9G02X30Y-20R20 (N9G02X30Y-20-17.32J-10) N10G01X0 30 N111G02X0Y20R20 (N11G02X0Y20J20) N12G03Y40R10 (N12G03Y40J10) N13G00G40X-40Y50 N14G00Z50 N15M30
例. 见下图所示，用Φ8的刀具，加工距离工件上表面3mm深凸模 数控铣床编程实例 O0001 N1 G54 M03 S500 N2 G00Z100 N3 G00X-40Y50 G00Z0 N4 G01 Z-3 F400 N5 G01 G41 X10 Y30 D01 F40 N6 X30 N7 G02 X38.66 Y25 R10 (N7 G02 X38.66 Y25 J-10) N8 G01 X47.32 Y10 N9 G02 X30 Y-20 R20 (N9 G02 X30 Y-20 I-17.32 J-10) N10 G01 X0 N111 G02 X0 Y20 R20 (N11 G02 X0 Y20 J20) N12 G03 Y40 R10 (N12 G03 Y40 J10) N13 G00 G40 X-40 Y50 N14 G00 Z50 N15 M30 R10 30 20 R10 R20 R20 程序 起点
数控銑床编程实例 例.见下图所示，用Φ20的刀具加工周边轮廓，用Φ16的刀具加工凹台，用Φ8的钻 头加工孔， 22 垫铁 13 23 14 --56 R8 14 14 22 36 80
例. 见下图所示，用Φ20的刀具加工周边轮廓，用Φ16的刀具加工凹台，用Φ8的钻 头加工孔， 数控铣床编程实例 56 22 80 14 13 23 36 14 10 14 12 22 垫铁 R8
数控銑床编程实例 例.见下图所示，用Φ20的刀具加工周边轮廓，用Φ16的刀具加工凹台，用Φ8的钻 头加工孔， 00001 G54 12 M03S500 垫铁 M06T01 23 G00G43Z-23H01 G01G41X0Y-8D01F100 G00X75 Y56 G01Y-10F100 X80 X67 14 YO Y70 -*56 X-10 R8 X66 G00G40X-20Y-20 Y-10 G49Z100 G49Z100 M06T2 G00X-20Y-20 G00G43Z-10H02 22 36 M06T03 80 X5Y-10 G00G43Z10H03 G01Y70F100 G98G73X12Y14Z-23R-6Q5F50 X13 G98G73X12Y42Z-23R-6Q5F50 Y-10 G98G73X35Y42Z-23R4Q5F50 X14 G98G73X35Y14Z-23R4Q5F50 Y70 G98G73X58Y14Z-23R-6Q5F50 G98G73X58Y42Z-23R-6Q5F50 G00G49Z100 X-20Y-20 M05 M30
例. 见下图所示，用Φ20的刀具加工周边轮廓，用Φ16的刀具加工凹台，用Φ8的钻 头加工孔， 数控铣床编程实例 12 22 垫铁 56 22 80 14 13 23 36 14 10 14 R8 O0001 G54 M03 S500 M06 T01 G00 G43 Z-23 H01 G01 G41 X0 Y-8 D01 F100 Y56 X80 Y0 X-10 G00 G40 X-20 Y-20 G49 Z100 M06 T2 G00 G43 Z-10 H02 X5 Y-10 G01 Y70 F100 X13 Y-10 X14 Y70 G00 X75 G01 Y-10 F100 X67 Y70 X66 Y-10 G49 Z100 G00 X-20 Y-20 M06 T03 G00 G43 Z10 H03 G98 G73 X12 Y14 Z-23 R-6 Q5 F50 G98 G73 X12 Y42 Z-23 R-6 Q5 F50 G98 G73 X35 Y42 Z-23 R4 Q5 F50 G98 G73 X35 Y14 Z-23 R4 Q5 F50 G98 G73 X58 Y14 Z-23 R-6 Q5 F50 G98 G73 X58 Y42 Z-23 R-6 Q5 F50 G00 G49 Z100 X-20 Y-20 M05 M30
