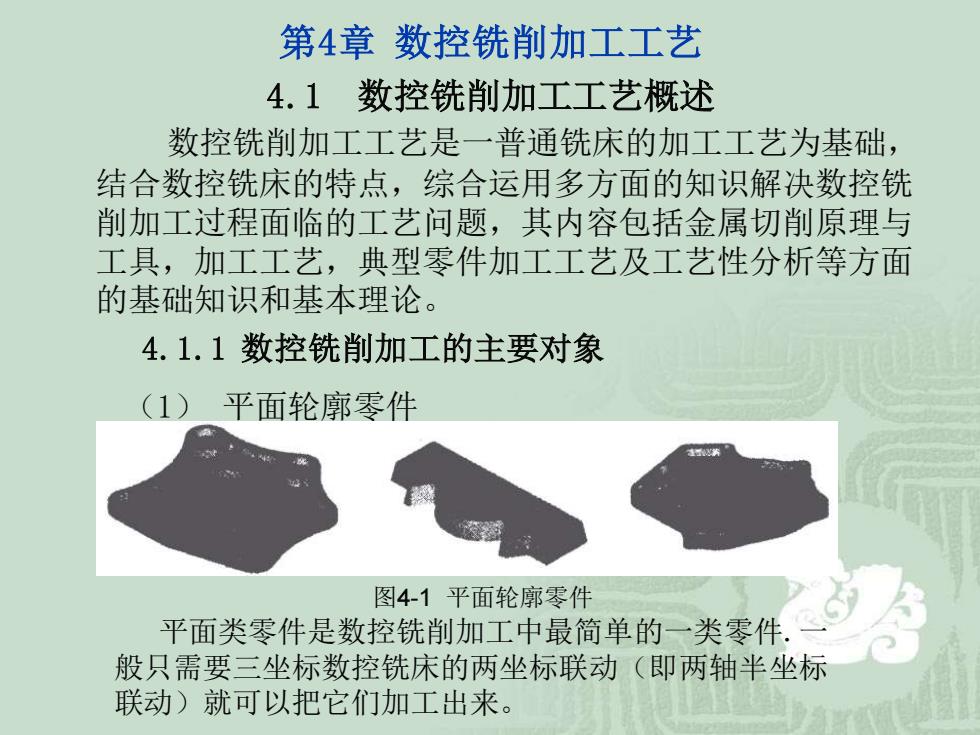

第4章数控铣削加工工艺 4.1数控铣削加工工艺概述 数控铣削加工工艺是一普通铣床的加工工艺为基础， 结合数控铣床的特点，综合运用多方面的知识解决数控铣 削加工过程面临的工艺问题，其内容包括金属切削原理与 工具，加工工艺，典型零件加工工艺及工艺性分析等方面 的基础知识和基本理论。 4.1.1数控铣削加工的主要对象 (1)平面轮廓零件 图4-1平面轮廓零件 平面类零件是数控铣削加工中最简单的一类零件： 般只需要三坐标数控铣床的两坐标联动（即两轴半坐标 联动)就可以把它们加工出来
第4章 数控铣削加工工艺 4.1 数控铣削加工工艺概述 数控铣削加工工艺是一普通铣床的加工工艺为基础， 结合数控铣床的特点，综合运用多方面的知识解决数控铣 削加工过程面临的工艺问题，其内容包括金属切削原理与 工具，加工工艺，典型零件加工工艺及工艺性分析等方面 的基础知识和基本理论。 4.1.1 数控铣削加工的主要对象 （1） 平面轮廓零件 图4-1 平面轮廓零件 平面类零件是数控铣削加工中最简单的一类零件.一 般只需要三坐标数控铣床的两坐标联动（即两轴半坐标 联动）就可以把它们加工出来

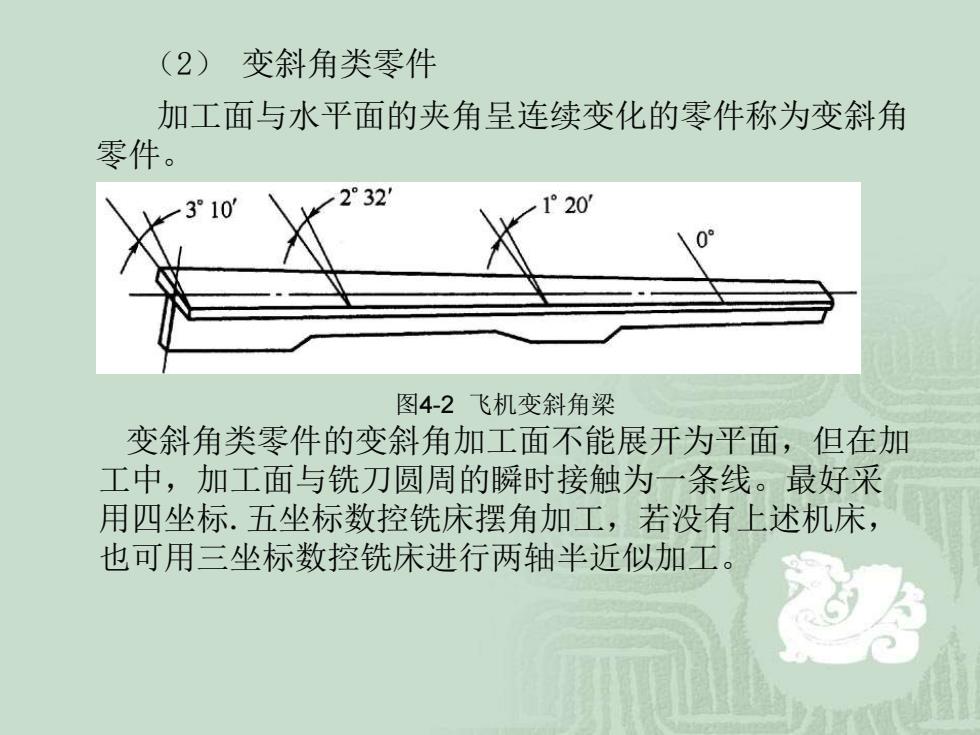

(2) 变斜角类零件 加工面与水平面的夹角呈连续变化的零件称为变斜角 零件。 2°32 3°10 1°20 图4-2飞机变斜角梁 变斜角类零件的变斜角加工面不能展开为平面，但在加 工中，加工面与铣刀圆周的瞬时接触为一条线。最好采 用四坐标.五坐标数控铣床摆角加工，若没有上述机床， 也可用三坐标数控铣床进行两轴半近似加工
（2） 变斜角类零件 加工面与水平面的夹角呈连续变化的零件称为变斜角 零件。 图4-2 飞机变斜角梁 变斜角类零件的变斜角加工面不能展开为平面，但在加 工中，加工面与铣刀圆周的瞬时接触为一条线。最好采 用四坐标.五坐标数控铣床摆角加工，若没有上述机床， 也可用三坐标数控铣床进行两轴半近似加工
(3)空间曲面轮廓零件 这类零件的加工为空间曲面（见图4-3），土模具.叶 片。螺旋桨等。空间曲面轮廓零件不能展开的平面。加工 时，铣刀与加工面始终为点接触，一般采用球头在三轴数 控铣床上加工。当曲面较复杂.通道较狭窄.会伤相邻表面 及需要刀日仰动+ 西豆甲mk←式工从←性庄n工。 (a) (b) (c) 图4-3空间曲面轮廓零件 (4)孔 孔及孔系的加工可以在数控铣床上进行，如钻，矿，铰和 镗等加工。 (5)螺纹 内.外螺纹.圆柱螺纹.圆锥螺纹等都可以在数控铣床上加工
（3） 空间曲面轮廓零件 这类零件的加工为空间曲面（见图4-3），土模具.叶 片。螺旋桨等。空间曲面轮廓零件不能展开的平面。加工 时，铣刀与加工面始终为点接触，一般采用球头在三轴数 控铣床上加工。当曲面较复杂.通道较狭窄.会伤相邻表面 及需要刀具摆动时，要采用四坐标或五坐标铣床加工。 图4-3 空间曲面轮廓零件 （4） 孔 孔及孔系的加工可以在数控铣床上进行，如钻，矿，铰和 镗等加工。 （5） 螺纹 内.外螺纹.圆柱螺纹.圆锥螺纹等都可以在数控铣床上加工
4.1.3数控铣削加工工艺的主要内容 数控铣床加工工艺主要包括如下内容 ①选择适合在数控铣床上加工的零件，确定工序内 容。 ②分析被加工零件的图纸，明确加工内容及技术要 求。 ③确定零件的加工方案，制定数控铣削加工工艺路 线。如划分工序.安排加工顺序， 处理与非数控加工 工序的衔接等。 ④数控铣削加工工序的设计。如选取零件的定位基 准.夹具方案的确定.工步划 分.刀具选择和确定切削 用量等。 ⑤数控铣削加工程序的调整。如选取对刀具补偿及 确定加工路线等
4.1.3 数控铣削加工工艺的主要内容 数控铣床加工工艺主要包括如下内容 ① 选择适合在数控铣床上加工的零件，确定工序内 容。 ② 分析被加工零件的图纸，明确加工内容及技术要 求。 ③ 确定零件的加工方案，制定数控铣削加工工艺路 线。如划分工序.安排加工顺序， 处理与非数控加工 工序的衔接等。 ④ 数控铣削加工工序的设计。如选取零件的定位基 准.夹具方案的确定.工步划 分.刀具选择和确定切削 用量等。 ⑤ 数控铣削加工程序的调整。如选取对刀具补偿及 确定加工路线等
4.2数控铣削加工工艺分析 4.2.1数控铣削加工部位及内容的选择与确定 ①由直线.圆弧.非圆曲线及列表曲线构成的内 外轮廓； ②空间曲线或曲面； ③ 形状虽然简单，但尺寸繁多，检测困难的部 位； ④用普通机床加工时难以观察.控制及检测的 内控.箱体内部等： ⑤有严格位置尺寸要求的孔或平面： ⑥能够在一次装夹中顺带加工出来的简单表面 或形状； ⑦采用数控铣削加工能有效提高生产率，减挺 劳动强度的一般加工内容
4.2 数控铣削加工工艺分析 4.2.1 数控铣削加工部位及内容的选择与确定 ① 由直线.圆弧.非圆曲线及列表曲线构成的内 外轮廓； ② 空间曲线或曲面； ③ 形状虽然简单，但尺寸繁多，检测困难的部 位； ④ 用普通机床加工时难以观察.控制及检测的 内控.箱体内部等； ⑤ 有严格位置尺寸要求的孔或平面； ⑥ 能够在一次装夹中顺带加工出来的简单表面 或形状； ⑦ 采用数控铣削加工能有效提高生产率，减挺 劳动强度的一般加工内容
