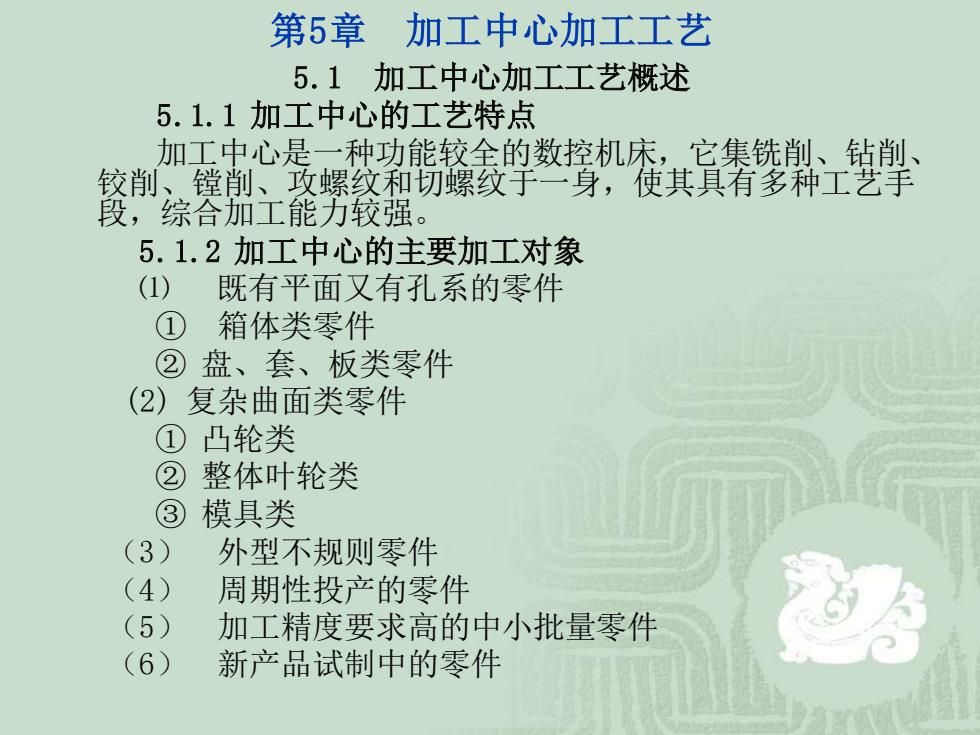

第5章加工中心加工工艺 5.1加工中心加工工艺概述 5.1.1加工中心的工艺特点 加工中心是一种功能较全的数控机床，它集铣削、钻削、 铰削、镗削、攻螺纹和切螺安芋一身，使其具有多种工艺手 段，综合加工能力较强。 5.1.2加工中心的主要加工对象 ()既有平面又有孔系的零件 ①箱体类零件 ②盘、套、板类零件 (2)复杂曲面类零件 ①凸轮类 ②整体叶轮类 ③模具类 (3) 外型不规则零件 (4) 周期性投产的零件 (5) 加工精度要求高的中小批量零件 (6) 新产品试制中的零件
第5章 加工中心加工工艺 5.1 加工中心加工工艺概述 5.1.1 加工中心的工艺特点 加工中心是一种功能较全的数控机床，它集铣削、钻削、 铰削、镗削、攻螺纹和切螺纹于一身，使其具有多种工艺手 段，综合加工能力较强。 5.1.2 加工中心的主要加工对象 ⑴ 既有平面又有孔系的零件 ① 箱体类零件 ② 盘、套、板类零件 (2) 复杂曲面类零件 ① 凸轮类 ② 整体叶轮类 ③ 模具类 （3） 外型不规则零件 （4） 周期性投产的零件 （5） 加工精度要求高的中小批量零件 （6） 新产品试制中的零件
5.2 加工中心加工工艺分析 5.2.1加工中心加工内容的选择 ①尺寸精度要求较高的表面。 ②相互位置精度要求较高的表面。 ③不便于普通机床加工的复杂曲线，曲面。 ④能够集中加工的表面。 5.2.2加工中心加工零件的工艺性分析 (1)零件的分析 ①零件的切削加工量要小，以便减少加工中心的切削加 工时间，降低零件的加工成本。 ②零件上光孔和螺纹的尺寸规格尽可能少，减少加工时 钻头、铰刀及丝锥等工具的数量，以防刀库容量不够。 ③零件尺寸规格尽量标准化，以便采用标准刀具。 ④零件加工表面应具有加工的方便性和可能性。 ⑤零件结构应具有足够的刚性，以减少夹紧变形和切削 变形
5.2 加工中心加工工艺分析 5.2.1 加工中心加工内容的选择 ① 尺寸精度要求较高的表面。 ② 相互位置精度要求较高的表面。 ③ 不便于普通机床加工的复杂曲线，曲面。 ④ 能够集中加工的表面。 5.2.2 加工中心加工零件的工艺性分析 ⑴ 零件的分析 ① 零件的切削加工量要小，以便减少加工中心的切削加 工时间，降低零件的加工成本。 ② 零件上光孔和螺纹的尺寸规格尽可能少，减少加工时 钻头、铰刀及丝锥等工具的数量，以防刀库容量不够。 ③ 零件尺寸规格尽量标准化，以便采用标准刀具。 ④ 零件加工表面应具有加工的方便性和可能性。 ⑤ 零件结构应具有足够的刚性，以减少夹紧变形和切削 变形
(2) 定位基准的选择 ①尽量选择零件上的设计基准作为定位基准。 ②一次装夹就能够完成全部关键精度部位的加工。 ③当在加工中心上既加工基准又完成各工位的加 工时，其定位基准的选择需考虑完成尽可能多加工内容。 ④当零件的定位基准与设计基准难以重合时，应 认真分析装配图纸，确定该零件设计基准的设计功能， 通过尺寸链的计算，严格规定定位基准与设计基准间的 公差范围，确保加工精度
⑵ 定位基准的选择 ① 尽量选择零件上的设计基准作为定位基准。 ② 一次装夹就能够完成全部关键精度部位的加工。 ③ 当在加工中心上既加工基准又完成各工位的加 工时，其定位基准的选择需考虑完成尽可能多加工内容。 ④ 当零件的定位基准与设计基准难以重合时，应 认真分析装配图纸，确定该零件设计基准的设计功能， 通过尺寸链的计算，严格规定定位基准与设计基准间的 公差范围，确保加工精度
5.2.3加工中心加工工艺路线的拟定 (1)加工方法的选择 (2)加工阶段的划分 (3)加工工序的划分 (4)加工顺序的安排 ①同一加工表面按粗加工、半精加工、精加工次 序完成，或全部表面按先粗加工，然后半精加工， 精加工分开进行。加工尺寸公差要求较高时，考虑 零件尺寸、精度、零件刚性和变形等因素，可采用 前者；加工位置公差要求较高时，采用后者。 ②相同的工位集中加工，应尽量按就近位置加工， 以缩短刀具移动距离，减少空运行时间。 ③对于既要铣面又要镗孔的零件，如各种发动机箱体， 可以先铣面后镗孔，这样可以提高孔的加工精度
5.2.3 加工中心加工工艺路线的拟定 ⑴ 加工方法的选择 ⑵ 加工阶段的划分 ⑶ 加工工序的划分 ⑷ 加工顺序的安排 ① 同一加工表面按粗加工、半精加工、精加工次 序完成，或全部表面按先粗加工，然后半精加工， 精加工分开进行。加工尺寸公差要求较高时，考虑 零件尺寸、精度、零件刚性和变形等因素，可采用 前者；加工位置公差要求较高时，采用后者。 ② 相同的工位集中加工，应尽量按就近位置加工， 以缩短刀具移动距离，减少空运行时间。 ③ 对于既要铣面又要镗孔的零件，如各种发动机箱体， 可以先铣面后镗孔，这样可以提高孔的加工精度
④某些机床工作台回转时间比换刀时间短，在不 影响精度的前提下，为了较少换刀次数，减少空行程， 较少不必要的定位误差，可以采取刀具集中工序。 ⑤考虑到加工中存在重复定位误差，对于同轴度 要求很高的孔系，就不能采取刀具集中原则，应该在一 次定位后，通过顺序连续换刀，顺序连续加工完该同轴 孔系的全部孔后，在加工其它坐标位置孔，以提高孔系 同轴度。 ⑥在一次定位装夹中，尽可能完成所有能够加工 的表面。 实际生产中，应根据具体情况，综合运用以原则， 从而制定出较完善、合理的加工顺序。 (5) 加工路线的确定 ①孔加工进给路线的确定
④ 某些机床工作台回转时间比换刀时间短，在不 影响精度的前提下，为了较少换刀次数，减少空行程， 较少不必要的定位误差，可以采取刀具集中工序。 ⑤ 考虑到加工中存在重复定位误差，对于同轴度 要求很高的孔系，就不能采取刀具集中原则，应该在一 次定位后，通过顺序连续换刀，顺序连续加工完该同轴 孔系的全部孔后，在加工其它坐标位置孔，以提高孔系 同轴度。 ⑥ 在一次定位装夹中，尽可能完成所有能够加工 的表面。 实际生产中，应根据具体情况，综合运用以原则， 从而制定出较完善、合理的加工顺序。 ⑸ 加工路线的确定 ① 孔加工进给路线的确定
