数控技术及应用教案及讲稿 上部分：数控技术及编程 关系。常用双螺母预紧方法有：双螺母垫片式预紧、双螺母螺纹式预紧、双螺母齿差式 预紧。 双螺母垫片式预紧如图3-42所示，磨削垫片1厚度，控制螺母2的轴向位移量 用螺钉紧固并压紧垫片使螺母产生轴向位移，这种预紧结构简单，装卸方便，刚度大， 但调整不方便。 (b) 图342双螺母垫片式预紧 1一垫片：2一螺母 双螺母螺纹式预紧如图3-43所示，调整端部的调整圆螺母2，使螺母产生轴向位移， 然后用锁紧螺母1锁紧。这种预紧结构紧凑，工作可靠，调整方便，应用广：但调整不 准确，难以控制预紧量。 (a) ) 图343双螺母螺纹式预紧 1一锁紧螺母；2一圆螺母：3、4一螺母 双螺母齿差式预紧如图344所示，两个螺母的两端分别制有圆柱齿轮3，两者齿数 之差为一，通过两端的两个内齿轮2与上述圆柱齿轮相啮合并用螺钉和定位销固定在套 筒1上。调整时先取下两端的内齿轮2，当两个滚珠螺母相对于套筒1向同一方向同时 转动，每转过一个齿，调整一个轴向位移量，这种调整方式精确可靠，但结构尺寸较大、 并且过于复杂，适用于高精度的传动机构，数控机床进给传动中用的很多。 兰州交通大学机电工程学院

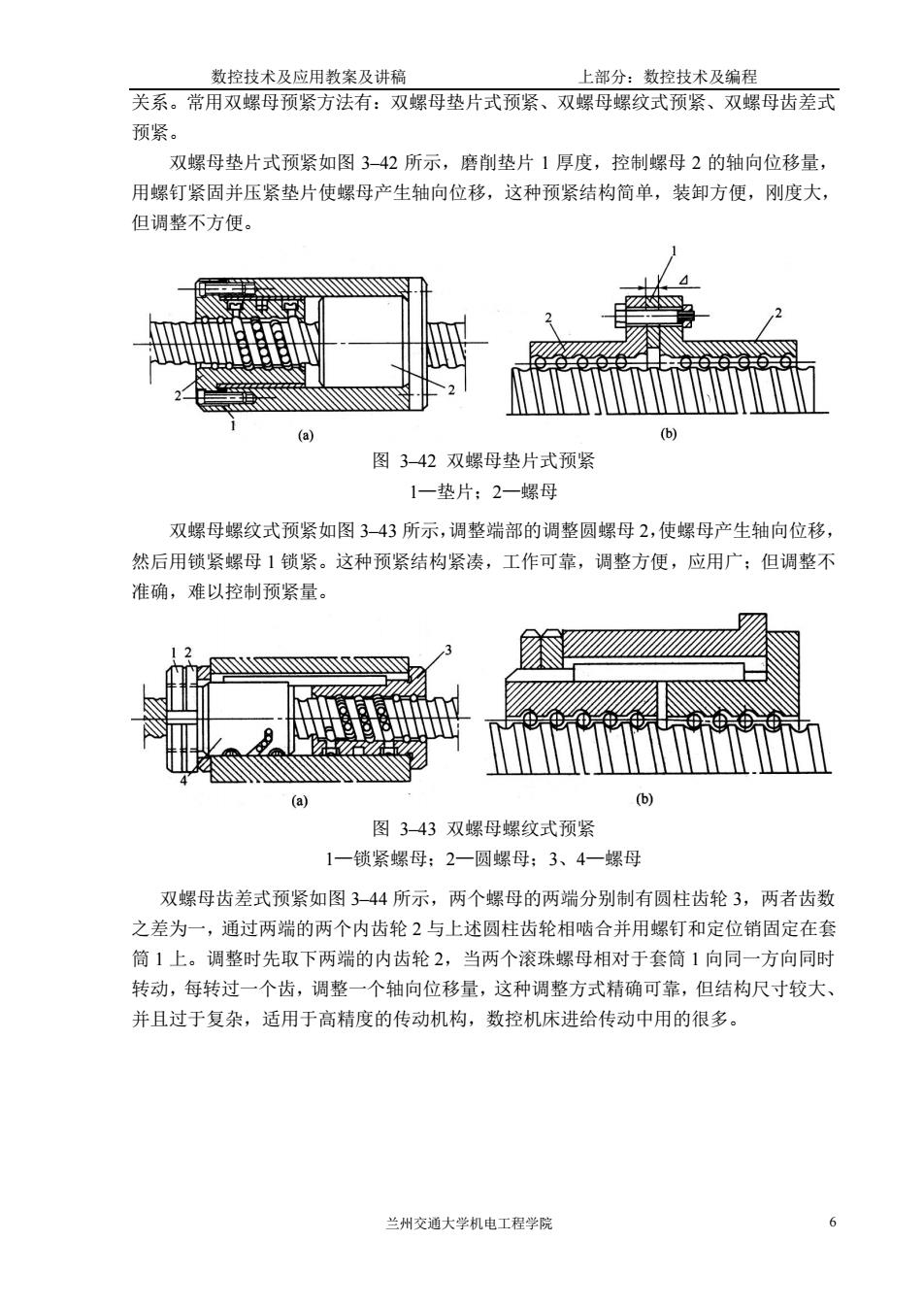

数控技术及应用教案及讲稿 上部分：数控技术及编程 兰州交通大学机电工程学院 6 关系。常用双螺母预紧方法有：双螺母垫片式预紧、双螺母螺纹式预紧、双螺母齿差式 预紧。 双螺母垫片式预紧如图 3–42 所示，磨削垫片 1 厚度，控制螺母 2 的轴向位移量， 用螺钉紧固并压紧垫片使螺母产生轴向位移，这种预紧结构简单，装卸方便，刚度大， 但调整不方便。 图 3–42 双螺母垫片式预紧 1—垫片；2—螺母 双螺母螺纹式预紧如图 3–43 所示，调整端部的调整圆螺母 2，使螺母产生轴向位移， 然后用锁紧螺母 1 锁紧。这种预紧结构紧凑，工作可靠，调整方便，应用广；但调整不 准确，难以控制预紧量。 图 3–43 双螺母螺纹式预紧 1—锁紧螺母；2—圆螺母；3、4—螺母 双螺母齿差式预紧如图 3–44 所示，两个螺母的两端分别制有圆柱齿轮 3，两者齿数 之差为一，通过两端的两个内齿轮 2 与上述圆柱齿轮相啮合并用螺钉和定位销固定在套 筒 1 上。调整时先取下两端的内齿轮 2，当两个滚珠螺母相对于套筒 1 向同一方向同时 转动，每转过一个齿，调整一个轴向位移量，这种调整方式精确可靠，但结构尺寸较大、 并且过于复杂，适用于高精度的传动机构，数控机床进给传动中用的很多

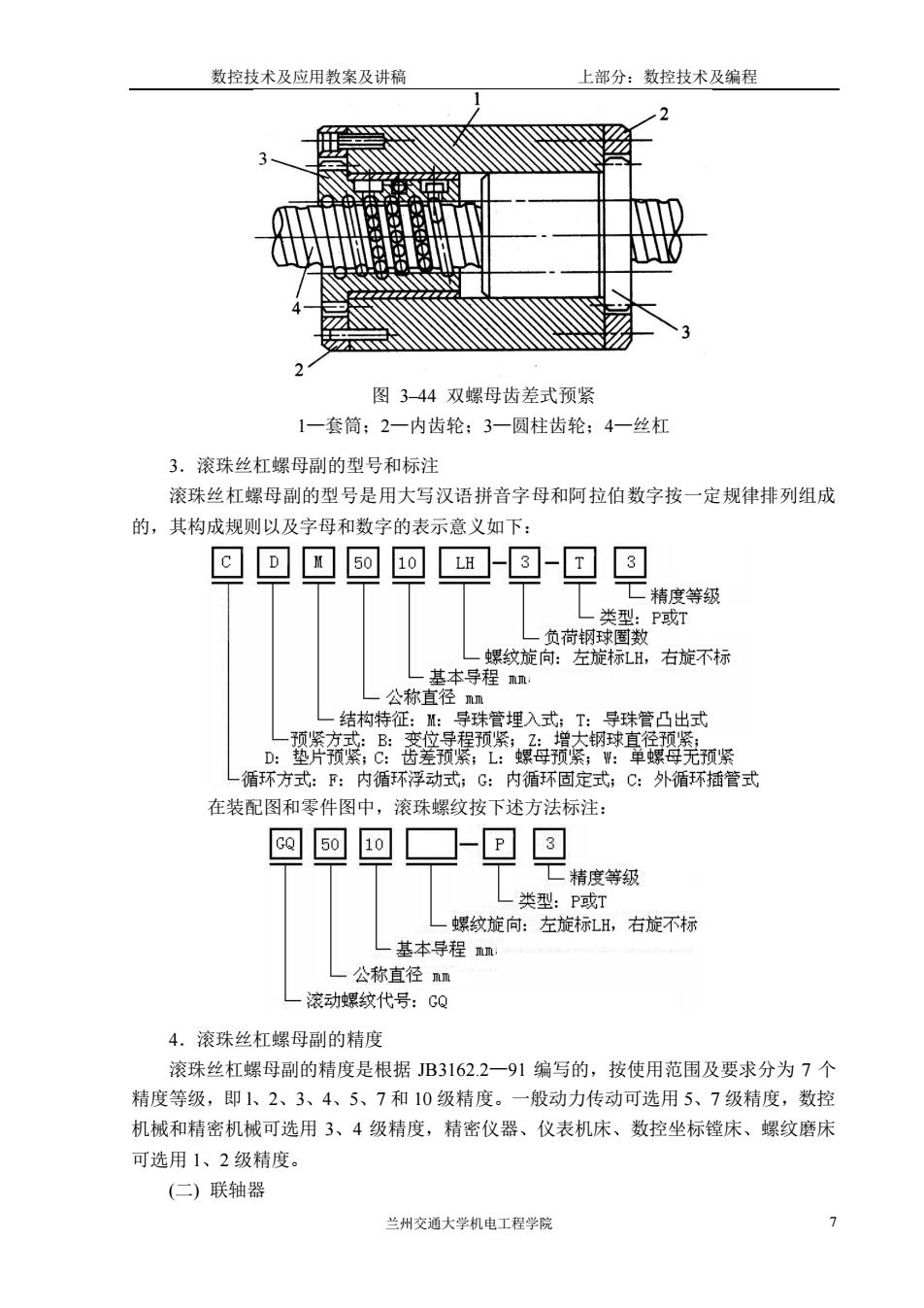

数控技术及应用数案及讲稿 上部分：数控技术及编程 图3-44双螺母齿差式预紧 1一套筒：2一内齿轮：3一圆柱齿轮：4一丝杠 3.滚珠丝杠螺母副的型号和标注 滚珠丝杠螺母副的型号是用大写汉语拼音字母和阿拉伯数字按一定规律排列组成 的，其构成规则以及字母和数字的表示意义如下： 回回回网回回-3-回3 精度等级 负荷铜球数P或 -螺纹旋向：左旋标LH,右旋不标 基本导程m: 公称直径m 结构特征：弧：导珠管埋入式：T:导珠管凸出式 循环方式：：内循环浮动式，G:内循环固定式；C:外循环插管式 在装配图和零件图中，滚珠螺纹按下述方法标注： 网网回☐-包☒ 一精度等级 一类型：P或T L螺纹旋向：左旋标LH,右旋不标 L基本导程n 一公称直径n 一滚动螺纹代号：GQ 4.滚珠丝杠螺母副的精度 滚珠丝杠螺母副的精度是根据B31622一91编写的，按使用范围及要求分为7个 精度等级，即1、2、3、4、5、7和10级精度。一般动力传动可选用5、7级精度，数控 机械和精密机械可选用3、4级精度，精密仪器、仪表机床、数控坐标镗床、螺纹磨床 可选用1、2级精度 (仁)联轴器 兰州交通大学机电工程学院
数控技术及应用教案及讲稿 上部分：数控技术及编程 兰州交通大学机电工程学院 7 图 3–44 双螺母齿差式预紧 1—套筒；2—内齿轮；3—圆柱齿轮；4—丝杠 3．滚珠丝杠螺母副的型号和标注 滚珠丝杠螺母副的型号是用大写汉语拼音字母和阿拉伯数字按一定规律排列组成 的，其构成规则以及字母和数字的表示意义如下： 在装配图和零件图中，滚珠螺纹按下述方法标注： 4．滚珠丝杠螺母副的精度 滚珠丝杠螺母副的精度是根据 JB3162.2—91 编写的，按使用范围及要求分为 7 个 精度等级，即 l、2、3、4、5、7 和 10 级精度。一般动力传动可选用 5、7 级精度，数控 机械和精密机械可选用 3、4 级精度，精密仪器、仪表机床、数控坐标镗床、螺纹磨床 可选用 1、2 级精度。 (二) 联轴器
