曾通高等教育“十一五”国家级规划敏材 SHANDONG UNIVERSITY OF TECHNOLOGY 机饿制图 少素承上木军 6.1.1基本视图 ⊕ 注意：1.优先选用主、俯、左视图，根据需要选用其他视图。 2.表达清楚的结构，虚线可以省略不画。 3.每个视图都应有表达的重点，力求制图简便

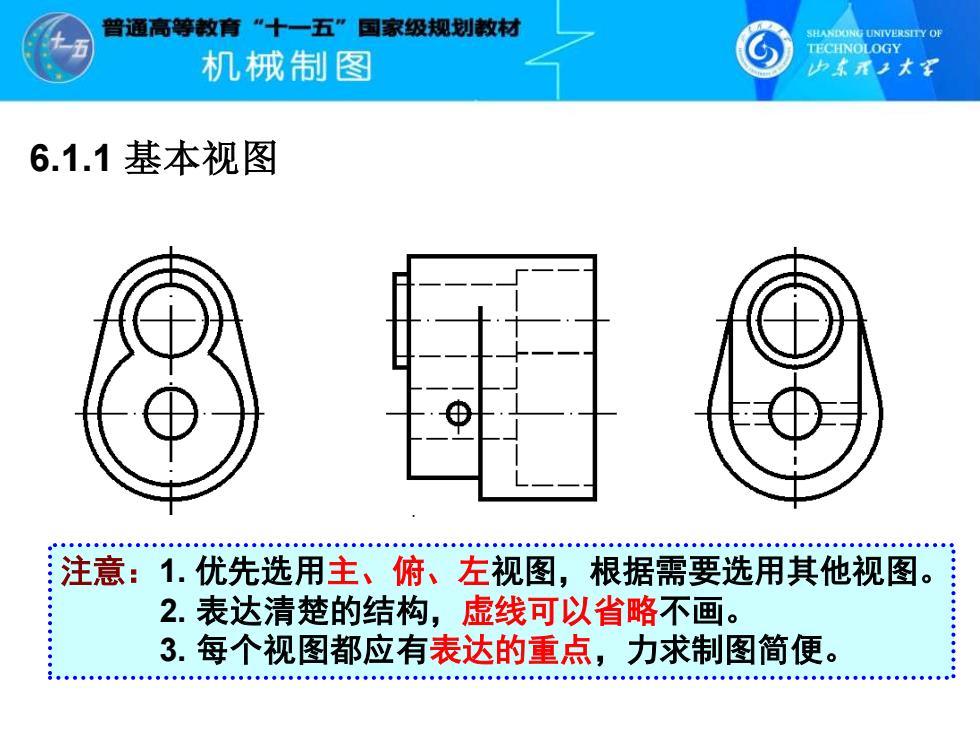

6.1.1 基本视图 注意：1. 优先选用主、俯、左视图，根据需要选用其他视图。 2. 表达清楚的结构，虚线可以省略不画。 3. 每个视图都应有表达的重点，力求制图简便
曾通高等教育“十一五”国家级规划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 机饿制图 少东尾2大军 6.1.1基本视图
6.1.1 基本视图
曾通高等教育”十一五”国家级规划敕材 SHANDONG UNIVERSITY OF TECHNOLOGY 机械制图 少素承上木军 6.1.2向视图 (仰视图) (右视图) (主视图) (左视图) (后视图) R-09 高平齐 (俯视图) 宽相等 长对 标注：1.在视图正上方标注“X”, “×”为大写拉丁字母 2.在相应视图附近用箭头指明投射方向 3.在箭头附近标注相同的字母，表示视图关系。 。.。.●●●000●0e00●。0
6.1.2 向视图 标注：1. 在视图正上方标注“×” ， “×”为大写拉丁字母 。 2. 在相应视图附近用箭头指明投射方向 3. 在箭头附近标注相同的字母，表示视图关系
