曾通高等教育“十一五”国家级规划教材 SHANDONG UNTVERSITY OF TECHNOLOGY 机械制图 少素承子木到 6.2.1剖视的概念 漏线 剖视图画法：注意问题 3.在剖视图中，零件后部的可见轮廓线必须画出。 0◆●0.0046.0，年06◆0.005·4。年。0。◆000年。9●00。00g◆0。，e年◆◆●，0◆00000.4●0年
6.2.1 剖视的概念 剖视图画法：注意问题—— 3. 在剖视图中，零件后部的可见轮廓线必须画出。 漏线
曾通高等教育“十一五”国家级规划敕材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少某用工大军 6.2.1剖视的概念 A-A B-B 剖视图画法：注意问题一 :4.同一物体不同剖视图上的剖面线方向和间隔应一致
6.2.1 剖视的概念 剖视图画法：注意问题—— 4. 同一物体不同剖视图上的剖面线方向和间隔应一致
曾通高等教育“十一五”国家级规划教材 SHANDONG UNTVERSITY OF TECHNOLOGY 机械制图 少素承子木军 6.2.1剖视的概念 A A-A B B B-B 剖视图画法：注意问题 5.剖切时，要避免产生不完整要素或不反应实形的截断面。 8.0.0.0，◆s0.0。00年0.0.00年0。年。0s00◆●005.000g年0。年0●。00◆0·●9g0.4000s0，◆0.000.0●◆年0.0.0
6.2.1 剖视的概念 剖视图画法：注意问题—— 5. 剖切时，要避免产生不完整要素或不反应实形的截断面
曾通高等教育“十一五”国家级规划教材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 某承2大军 6.2.2画剖视图的方法和步骤 A-A 1. 画出机件视图底稿。 2.画出剖面区域。 3.补画出剖切平面后 的可见部分。 4.画出必要的细虚线， 标注剖视图
6.2.2 画剖视图的方法和步骤 1.画出机件视图底稿。 2.画出剖面区域。 3.补画出剖切平面后 的可见部分。 4.画出必要的细虚线， 标注剖视图

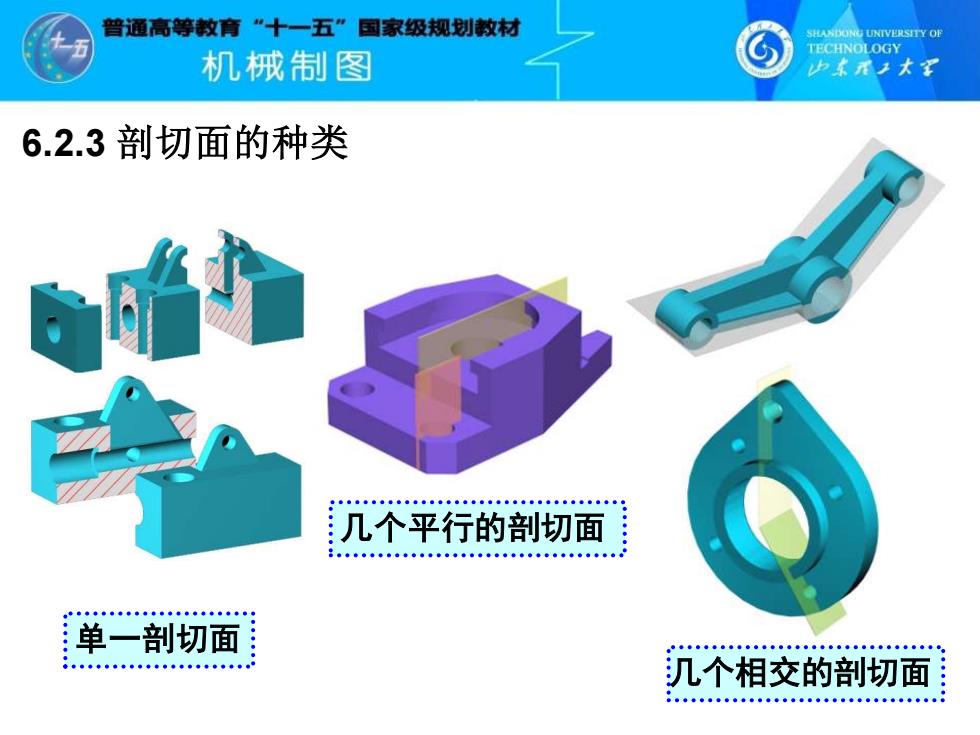

曾通高等教育“十一五”国家级规划教材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少素承子木到 6.2.3剖切面的种类 大污的刻切面 几个平行的剖切面 单一剖切面 0g44·●0·0。e0◆e●●。0。gg .e4◆0●0.·.●g.0◆● 讥几个相交的剖切面 海。海等海每海年事香●。市多每事。●垂香多。香毒●套年海海●
6.2.3 剖切面的种类 单一剖切面 几个平行的剖切面 几个相交的剖切面
