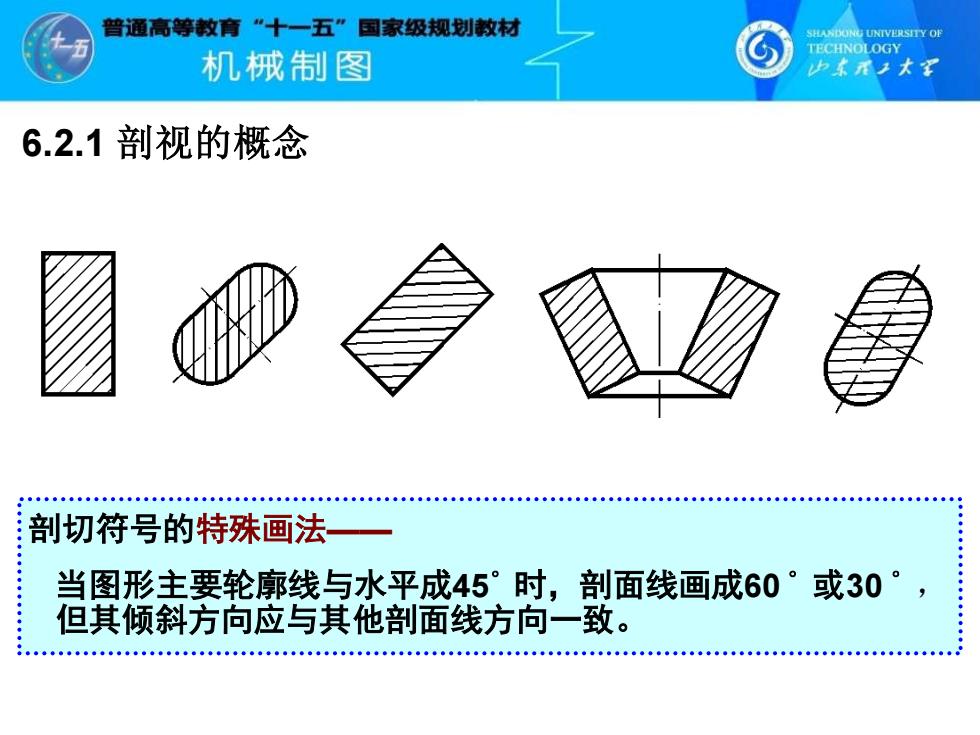

曾通高等教育“十一五”国家级规划敕材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少某承2大军 6.2.1剖视的概念 剖切符号的特殊画法 当图形主要轮廓线与水平成45°时，剖面线画成60°或30° 但其倾斜方向应与其他剖面线方向一致。
6.2.1 剖视的概念 剖切符号的特殊画法—— 当图形主要轮廓线与水平成45°时，剖面线画成60 °或30 ° ， 但其倾斜方向应与其他剖面线方向一致
曾通高等教育“十一五”国家级规划教材 SHANDONG UNTVERSITY OF TECHNOLOGY 机械制图 少素承子木到 6.2.1剖视的概念 B B-B 剖视图画法：剖切图的标注 1.标注剖视图的名称“X一X”;2.标注剖切符号； 3.在剖切符号远离视图一端标注箭头；4.在箭头附近标注相同的字母。：
6.2.1 剖视的概念 剖视图画法：剖切图的标注—— 1. 标注剖视图的名称“×—×”；2. 标注剖切符号； 3. 在剖切符号远离视图一端标注箭头； 4. 在箭头附近标注相同的字母
曾通高等教育“十一五”国家级规划敕材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少某承2大军 6.2.1剖视的概念 H A-A B-B 0。，。000●。0080000●0●◆◆0●◆●◆00e00e●◆0◆··◆0·●·00。·◆。0年e000400。g。0·0年0 剖切图的省略标注一1.省略箭头；2.省略所有标注
6.2.1 剖视的概念 剖切图的省略标注——1. 省略箭头；2. 省略所有标注
曾通高等教育“十一五”国家级规划教材 SHANDONG UNTVERSITY OF TECHNOLOGY 机械制图 少素承子木军 6.2.1剖视的概念 A A-A B B B-B 剖视图画法：注意问题一 1.零件的一个视图画成剖视后，其他视图仍应完整画出
6.2.1 剖视的概念 剖视图画法：注意问题—— 1. 零件的一个视图画成剖视后，其他视图仍应完整画出

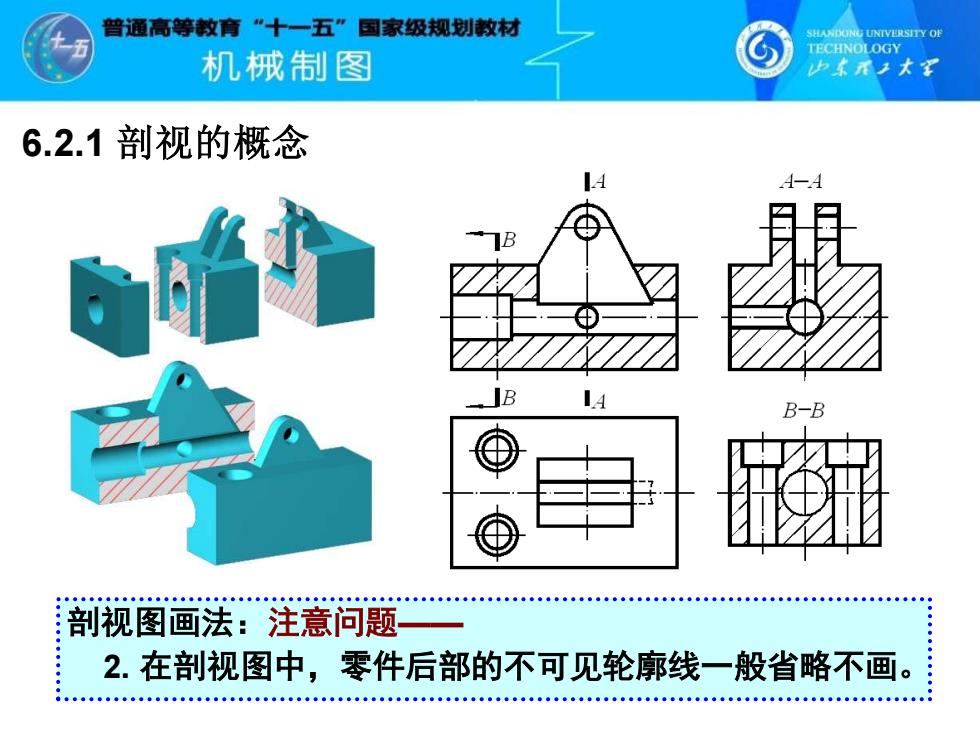

曾通高等教育“十一五”国家级规划敕材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少某承2大军 6.2.1剖视的概念 A -A B-B 剖视图画法：注意问题一 2.在剖视图中，零件后部的不可见轮廓线一般省略不画
6.2.1 剖视的概念 剖视图画法：注意问题—— 2. 在剖视图中，零件后部的不可见轮廓线一般省略不画
