曾通高等教育“十一五”国家级规划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 机饿制图 力东承之术军 5.3.3标注尺寸要清晰 要求所标注的尺寸排列适当、整齐、清楚，便于看图。 (1)尺寸标注在反映形体特征和位置特征的视图上。 √好！ ×不好！ 11
11 好！ 不好！ 5.3.3 标注尺寸要清晰 要求所标注的尺寸排列适当、整齐、清楚，便于看图。 (1)尺寸标注在反映形体特征和位置特征的视图上
曾通高等教育“十一五”国家级规划敏材 SHANDONG UNIVERSITY OF TECHNOLOGY 机械制图 少素承上木军 5.3.3标注尺寸要清晰 要求所标注的尺寸排列适当、整齐、清楚，便于看图。 (1)尺寸标注在反映形体特征和位置特征的视图上。 好！ ×不好！ 12
12 要求所标注的尺寸排列适当、整齐、清楚，便于看图。 (1)尺寸标注在反映形体特征和位置特征的视图上。 5.3.3 标注尺寸要清晰 好！ 不好！
曾通高等教育”十一五”国家级规划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 机饿制图 少东承2大军 5.3.3 标注尺寸要清晰 (1)尺寸标注在反映形体特征和位置特征的视图上。 半径尺寸标注在圆弧上；而直径尺寸可标注在圆上，一般 标注在非圆视图上。 好 不好 13
13 半径尺寸标注在圆弧上；而直径尺寸可标注在圆上，一般 标注在非圆视图上。 好 不 好 (1)尺寸标注在反映形体特征和位置特征的视图上。 5.3.3 标注尺寸要清晰
曾通高等教育”十一五”国家级规划敕材 SHANDONG UNIVERSITY OF TECHNOLOGY 机饿制图 少素承子大军 5.3.3 标注尺寸要清晰 (2)有关联的尺寸尽量集中标注 14
14 (2)有关联的尺寸尽量集中标注 5.3.3 标注尺寸要清晰

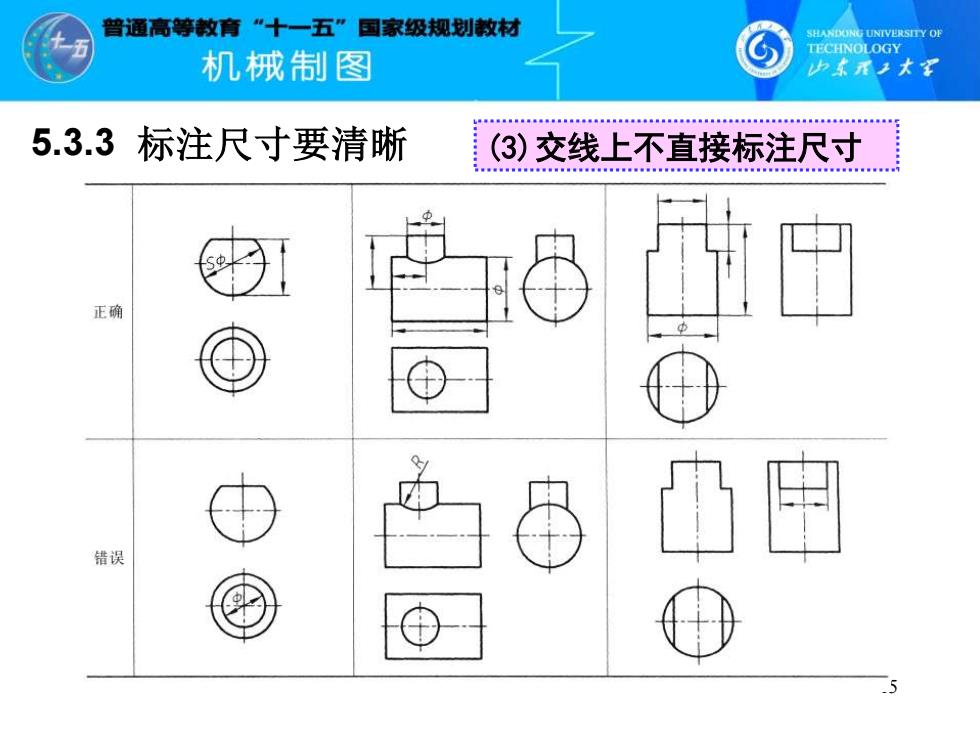

曾通高等教育“十一五”国家级规划款材 SHANDONG UNIVERSITY OF TECHNOLOGY 机饿制图 力东承之木军 LS4AAA44444444444446444444446544444468444444544444465444444444444 5.3.3标注尺寸要清晰 (3)交线上不直接标注尺寸 正确 错误
15 5.3.3 标注尺寸要清晰 (3)交线上不直接标注尺寸
