普通高等敏育“十一五”国家级规划款材 SHANDONG UNIVERSITY OF TECHNOLOGY 机械制图 少素承子大军 (2)定位尺寸及其尺寸基准 R10 @12 长度方向 主要基准 20 12 高度方向主要基准 44总长 长度定位 白长度方向主要基准 宽废方向 R6 主要基准 高度方向 主要基准 0 宽度方向 主要基准 2x6 38长度定位
(2)定位尺寸及其尺寸基准

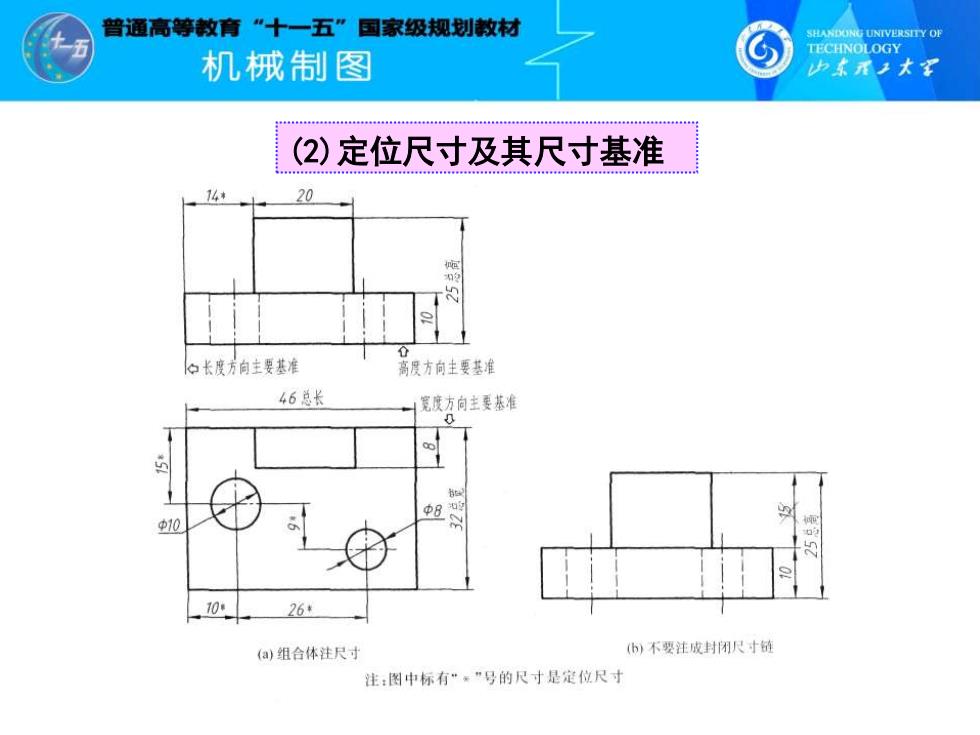

曾通高等教育”十一五”国家级规划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 机饿制图 少东承2大军 (2)定位尺寸及其尺寸基准 14* 20 白长度方向主要基准 高度方向主要基准 46总长 宽度方向主要基准 10 10 26* (a)组合体注尺寸 (b不要注成封闭尺寸链 注：图中标有”：”号的尺寸是定位尺寸
(2)定位尺寸及其尺寸基准
曾通高等教育“十一五”国家级规划敏材 SHANDONG UNIVERSITY OF TECHNOLOGY 机饿制图 少素承子大军 (3) 总体尺寸 总体尺寸、定位尺寸、 定形尺寸可能重合，这时 需作调整，以免出现多余 尽寸。 图中蓝色高度尺寸，既 是底板的定形尺寸，也是 上面立方体的定位尺寸。 8
8 ⑶ 总体尺寸 总体尺寸、定位尺寸、 定形尺寸可能重合，这时 需作调整，以免出现多余 尺寸。 图中蓝色高度尺寸，既 是底板的定形尺寸，也是 上面立方体的定位尺寸

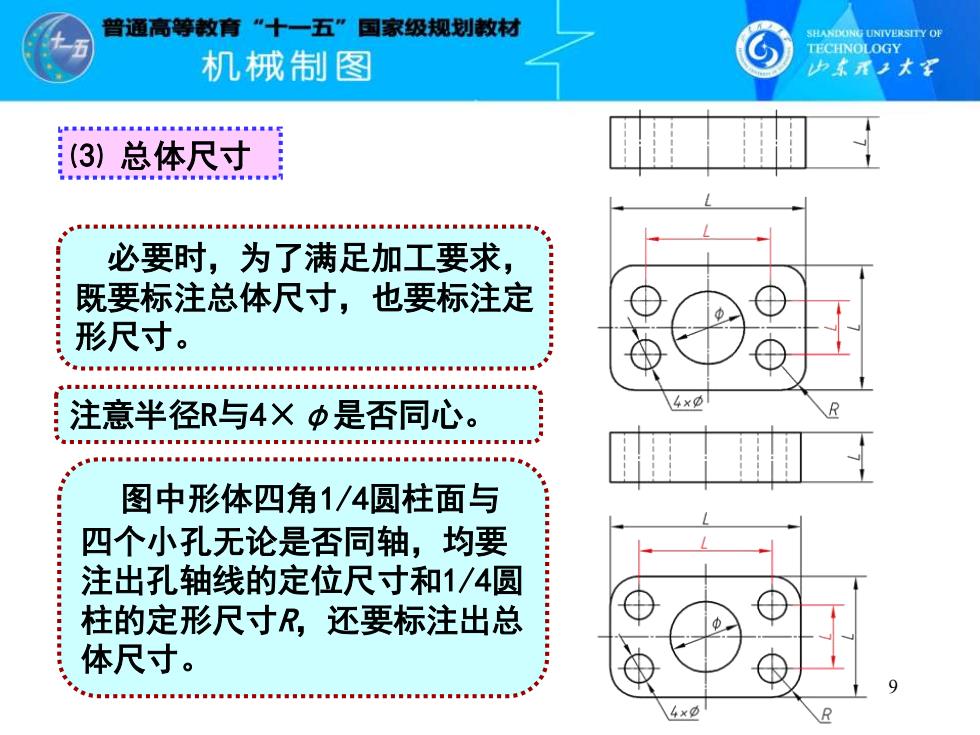

曾通高等教育“”十一五”国家级规划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 机饿制图 力东承之木军 (3)总体尺寸 ■■ 必要时，为了满足加工要求， 既要标注总体尺寸，也要标注定 形尺寸。 ◆4a:0g0a10 "" 注意半径R与4×φ是否同心。 4x ☑ 图中形体四角1/4圆柱面与 四个小孔无论是否同轴，均要 注出孔轴线的定位尺寸和1/4圆 柱的定形尺寸R,还要标注出总 体尺寸。 4x
9 必要时，为了满足加工要求， 既要标注总体尺寸，也要标注定 形尺寸。 图中形体四角1/4圆柱面与 四个小孔无论是否同轴，均要 注出孔轴线的定位尺寸和1/4 圆 柱的定形尺寸 R，还要标注出总 体尺寸。 注意半径 R 与 4 × φ是否同心。 ⑶ 总体尺寸
曾通高等教育“十一五”国家级规划敏材 SHANDONG UNIVERSITY OF TECHNOLOGY 机饿制图 少素承子木军 (3)总体尺寸 5×0 当组合体的端部不是平面，而是回转面时，该方向 一般不直接标注总体尺寸，而是由确定回转面轴线的定 位尺寸和回转面的定形尺寸（半径或直径）间接确定。 0
10 当组合体的端部不是平面，而是回转面时，该方向 一般不直接标注总体尺寸，而是由确定回转面轴线的定 位尺寸和回转面的定形尺寸（半径或直径）间接确定。 ⑶ 总体尺寸
