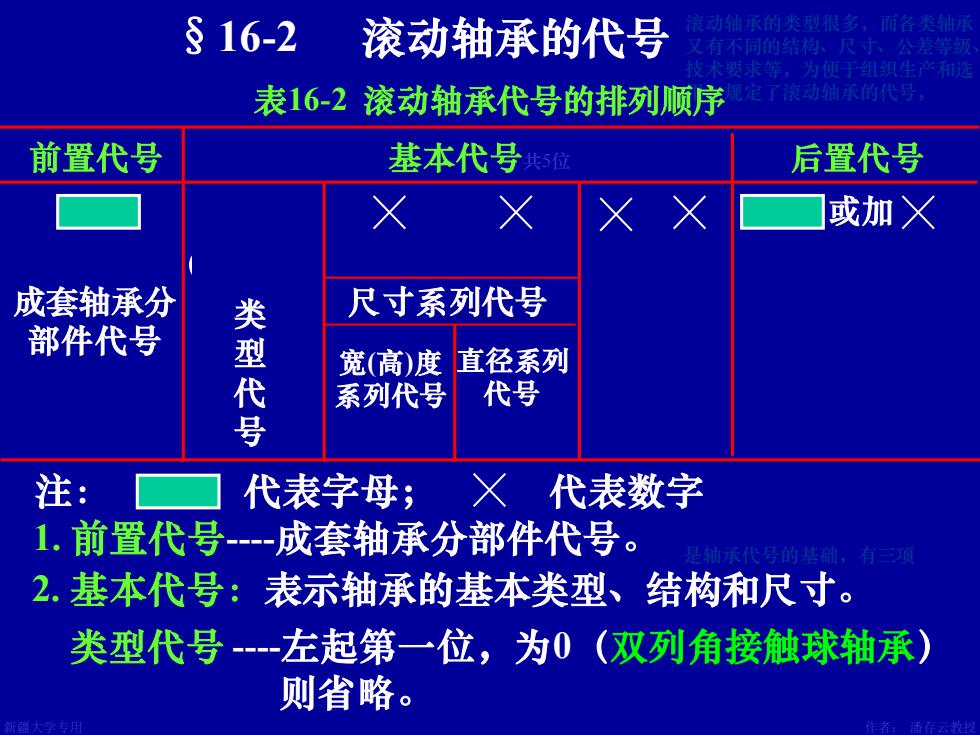

§16-2 滚动轴承的代号 滚动轴派的类型很多，而各类轴属 又有不同的结构、尺寸、公差等级 术要求等，为便于组织生产和通 表16-2滚动轴承代号的排列顺序 视定了滚动轴承的代号 前置代号 基本代号共5位 后置代号 或加X 成套轴承分 类 尺寸系列代号 部件代号 宽（高）度直径系列 代号 系列代号 代号 注： 代表字母； ×代表数字 1.前置代号-成套轴承分部件代号。 代号的基部，有三 2.基本代号：表示轴承的基本类型、结构和尺寸。 类型代号-左起第一位，为0（双列角接触球轴承） 则省略
新疆大学专用 作者： 潘存云教授 滚动轴承的类型很多，而各类轴承 又有不同的结构、尺寸、公差等级、 技术要求等，为便于组织生产和选 用，规定了滚动轴承的代号， §16-2 滚动轴承的代号 宽(高)度 系列代号 直径系列 代号 设计：潘存云 前置代号 基本代号共5位 后置代号 表16-2 滚动轴承代号的排列顺序 （ ） 类 型 代 号 尺寸系列代号 注： 代表字母； 代表数字 或加 2. 基本代号：表示轴承的基本类型、结构和尺寸。 类型代号 -左起第一位，为0（双列角接触球轴承） 则省略。 是轴承代号的基础，有三项 成套轴承分 部件代号 1. 前置代号-成套轴承分部件代号。 0
a)单向 b)双向 调心球轴承调心滚子轴承圆锥滚子轴承 推力球轴承 10000 20000C 30000 50000 推力圆柱 深沟球轴承角接触球轴承滚子轴承圆柱滚子轴承滚针轴承 60000 70000 80000 N0000 a)NA0000 b)RNA0000 作者：潘存云教型
新疆大学专用 作者： 潘存云教授 设计：潘存云 调心滚子轴承 20000C 设计：潘存云 圆锥滚子轴承 30000 推力球轴承 50000 a)单向 设计：潘存云 b)双向 深沟球轴承 60000 设计：潘存云 角接触球轴承 70000 推力圆柱 滚子轴承 80000 圆柱滚子轴承 N0000 滚针轴承 a) NA0000 b) RNA0000 设计：潘存云 调心球轴承 10000
表16-2滚动轴承代号的排列顺序 前置代号 基本代号 后置代号 × ×× 口或加× 成套轴承分 尺寸系列代号 部件代号 型代 宽（高）度直径系列 系列代号 代号 注： 代表字母；×代表数字 尺寸系列代号-左起第二、三位。 省略宽度代号为0 内径相同，而直径系列代号 不同的四种轴承的比较 000 200 300 400
新疆大学专用 作者： 潘存云教授 省略宽度代号为0 内径相同，而直径系列代号 不同的四种轴承的比较。 000 设计：潘存云 300 设计：潘存云 200 400 尺寸系列代号-左起第二、三位。 特轻 轻 中 重 宽(高)度 系列代号 直径系列 代号 前置代号 基本代号 后置代号 表16-2 滚动轴承代号的排列顺序 （ ） 类 型 代 号 尺寸系列代号 注： 代表字母； 代表数字 或加 成套轴承分 部件代号 设计：潘存云
表16-4向心轴承和推力轴承的常用尺寸系列代号 向心轴承 推力轴承 宽度系列代号 高度系列代号 直径系列代号 (0 2 2 窄 正常 宽 正常 尺寸系列代号 10 20 特轻 (0 11 21 1 2 轻 (0)2 12 22 12 22 3 中 13 23 13 23 重 (0) 4 24 14 24 作者：潘存云教型
新疆大学专用 作者： 潘存云教授 设计：潘存云 表16-4 向心轴承和推力轴承的常用尺寸系列代号 直径系列代号 向心轴承 推力轴承 0 1 (0) 0 (0) 1 10 11 20 21 10 11 2 3 4 特轻 轻 中 重 (0) 2 (0) 3 (0) 4 12 13 22 23 24 12 13 14 22 23 24 (0) 1 2 1 2 窄 正常 宽 正常 尺寸系列代号 宽度系列代号 高度系列代号
表16-2滚动轴承代号的排列顺序 前置代号 基本代号 后置代号 × × × X× 或加义 成套轴承分 部件代号 类 尺寸系列代号 宽（高）度直径系列 代 系列代号 代号 注：☐ 代表字母； ×代表数字 内径代号-基本代号左起第四、五位。 表16-5轴承的内径代号 内径代号 02 03 04-99 轴承内径尺寸mm 10 12 17 数字X5
新疆大学专用 作者： 潘存云教授 内径代号 - 基本代号左起第四、五位。 表16-5 轴承的内径代号 内径代号 轴承内径尺寸 mm 00 10 01 02 03 04~99 12 15 17 数字 5 宽(高)度 系列代号 直径系列 代号 前置代号 基本代号 后置代号 表16-2 滚动轴承代号的排列顺序 （ ） 类 型 代 号 尺寸系列代号 注： 代表字母； 代表数字 或加 成套轴承分 部件代号 设计：潘存云
