第15章滑动轴承 §15-1摩擦状态 §15-2滑动轴承的结构型式 §15-3轴瓦及轴承衬材料 §15-4 润滑剂和润滑装置 §15-5非液体摩棕滑动轴承的计算 §15-6动压润滑的基本原理 §15-7液体动压多油楔轴承简介 §15-8静压轴承与空气轴承简介 HIGHER EDUCATION PRESS
新疆大学专用 作者： 潘存云教授 第15章 滑动轴承 §15-1 摩擦状态 §15-2 滑动轴承的结构型式 §15-3 轴瓦及轴承衬材料 §15-5 非液体摩擦滑动轴承的计算 §15-4 润滑剂和润滑装置 §15-6 动压润滑的基本原理 §15-8 静压轴承与空气轴承简介 §15-7 液体动压多油楔轴承简介
轴承的功用： 1)支承轴及轴上零件，并保持轴的旋转精度； 2)减少转轴与支承之间的摩擦和磨损 滚动轴承→优点多，应用广 分类： 滑动轴承→用于高速、高精度、重载、结 构上要求剖分等场合。 应用实例：汽轮机、离心式压缩机、内燃机、大型电 机、水泥搅拌机、滚简清砂机、破碎机等机械常采用 滑动轴承。 作者：潘存云教型
新疆大学专用 作者： 潘存云教授 1）支承轴及轴上零件，并保持轴的旋转精度； 2）减少转轴与支承之间的摩擦和磨损 分类： 滚动轴承 轴承的功用： 滑动轴承 应用实例：汽轮机、离心式压缩机、内燃机、大型电 机、水泥搅拌机、滚筒清砂机、破碎机等机械常采用 滑动轴承。 优点多，应用广 用于高速、高精度、重载、结 构上要求剖分等场合
§15-1 摩擦状态 1.干摩擦 固体表面直接接触，因而 →功耗↑磨损↑温度↑→烧毁轴瓦 不用许出现干摩擦！ 2.边界摩擦 运动副表面有一层厚度<1m的薄油 膜，不足以将两金属表面分开，其表 面微观高峰部分仍将相互搓削。 比干摩擦的磨损轻，f≈0.1~0.3 3。液体摩擦 有一层压力油膜将两金属表面隔开， 彼此不直接接触。 摩擦和磨损极轻，f≈0.001~0.01
新疆大学专用 作者： 潘存云教授 设计：潘存云 设计：潘存云 设计：潘存云 1. 干摩擦 固体表面直接接触，因而 不用许出现干摩擦！ 2. 边界摩擦 §15-1 摩擦状态 →功耗↑ 磨损↑ 温度↑ →烧毁轴瓦 运动副表面有一层厚度<1 μm的薄油 膜，不足以将两金属表面分开，其表 面微观高峰部分仍将相互搓削。 比干摩擦的磨损轻，f ≈ 0.1 ~ 0.3 v 有一层压力油膜将两金属表面隔开， 彼此不直接接触。 3. 液体摩擦 摩擦和磨损极轻，f ≈ 0.001 ~ 0.01 v vv
在一般机器中，处于以上三种情况的混合状态。 边界摩擦 混合摩擦 液体摩擦 摩擦特性曲线 称无量纲参数p为轴承特性数。 动力粘度，p-压强，n-每秒转数
新疆大学专用 作者： 潘存云教授 f ηn/p o 在一般机器中，处于以上三种情况的混合状态。 边界摩擦 混合摩擦 液体摩擦 摩擦特性曲线 称无量纲参数ηn/p为轴承特性数。 η-动力粘度，p-压强，n-每秒转数

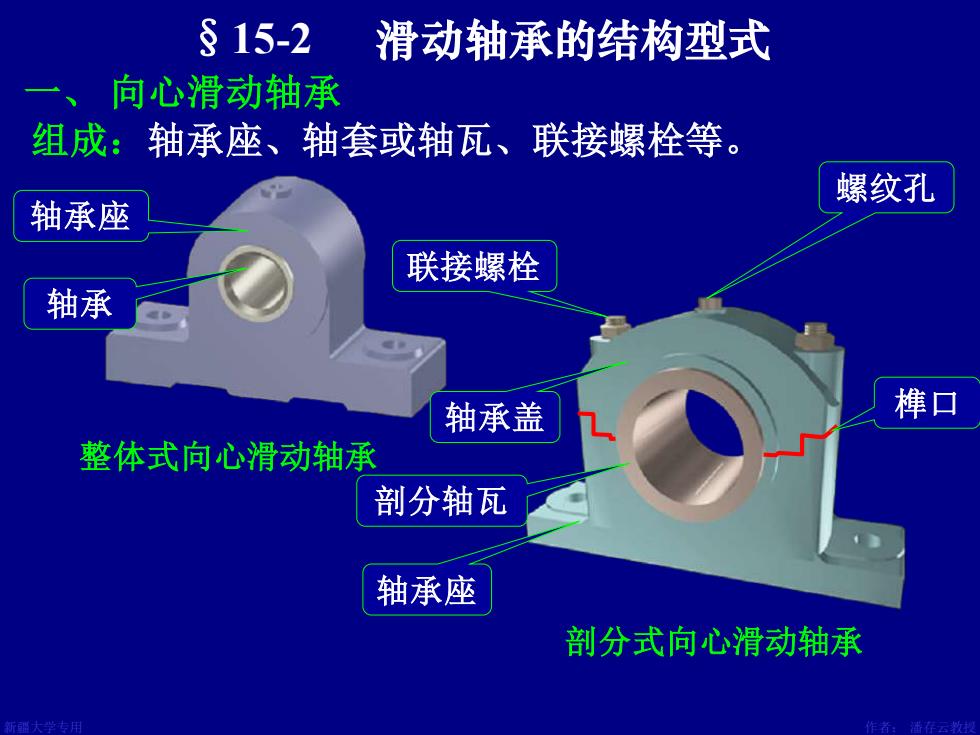

§15-2 滑动轴承的结构型式 向心滑动轴承 组成：轴承座、轴套或轴瓦、联接螺栓等。 螺纹孔 轴承座 联接螺栓 轴承 轴承盖 榫口 整体式向心滑动轴承 剖分轴瓦 轴承座 剖分式向心滑动轴承
新疆大学专用 作者： 潘存云教授 一、 向心滑动轴承 组成：轴承座、轴套或轴瓦、联接螺栓等。 §15-2 滑动轴承的结构型式 整体式向心滑动轴承 剖分式向心滑动轴承 榫口 螺纹孔 轴承座 轴承 轴承座 轴承盖 联接螺栓 剖分轴瓦
