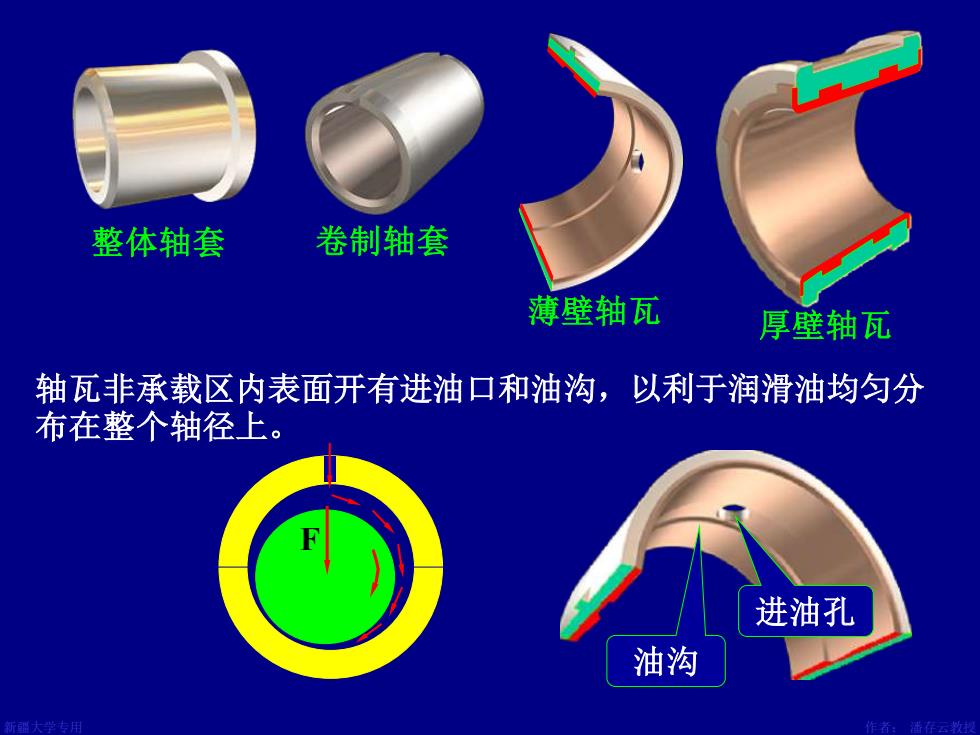

整体轴套 卷制轴套 薄壁轴瓦 厚壁轴瓦 轴瓦非承载区内表面开有进油口和油沟，以利于润滑油均匀分 布在整个轴径上。 进油孔 油沟
新疆大学专用 作者： 潘存云教授 薄壁轴瓦 轴瓦非承载区内表面开有进油口和油沟，以利于润滑油均匀分 布在整个轴径上。 进油孔 油沟 F 厚壁轴瓦 整体轴套 卷制轴套
油沟形式 国 轴承中分面常布置成与载荷垂直或接近垂直。 时结构如图 大型液体滑动轴承常设计成两边供油的形式，既有利 于形成动压油膜，又起冷却作用。 宽径比B/d-轴瓦宽度与轴径直径之比。 重要参数 液体润滑摩擦的滑动轴承：B/d=0.51 非液体润滑摩擦的滑动轴承：B/d=0.81.5
新疆大学专用 作者： 潘存云教授 设计：潘存云 设计：潘存云 轴承中分面常布置成与载荷垂直或接近垂直。载荷倾斜时结构如图 大型液体滑动轴承常设计成两边供油的形式，既有利 于形成动压油膜，又起冷却作用。 45˚ 油沟形式 宽径比B/d-轴瓦宽度与轴径直径之比。重要参数 液体润滑摩擦的滑动轴承: B/d=0.5~1 非液体润滑摩擦的滑动轴承: B/d=0.8~1.5 B d
二、推力滑动轴承 作用：用来承受轴向载荷 结构特点：在轴的端面、轴肩或安装圆盘做成止推面。 在止推环形面上，分布有若干有楔角的扇形快。其数量 一般为6~12。 用来承受停 固定式倾角固定，顶部预留平台， 车后的我荷 类型 可倾式-倾角随载荷、转速自行调整，性能好。 巴氏合金 绕此边线自 行倾斜
新疆大学专用 作者： 潘存云教授 设计：潘存云 作用：用来承受轴向载荷 二、 推力滑动轴承 结构特点： 在轴的端面、轴肩或安装圆盘做成止推面。 在止推环形面上，分布有若干有楔角的扇形快。其数量 一般为6~12。 -倾角固定，顶部预留平台， 类型 固定式 可倾式 用来承受停 车后的载荷。 -倾角随载荷、转速自行 调整，性能好。 F F 巴氏合金 绕此边线自 行倾斜 设计：潘存云
§15-3 轴瓦及轴承衬材料 材料要求： 轴承衬 1)摩擦系数小： 2)导热性好，热膨胀系数小； 3)耐磨、耐腐蚀、抗胶合能力强； 4)有足够的机械强度和塑性。 使用要求 工程上常用浇铸或压合的方法将两种不 同的金属组合在一起，性能上取长补短。 一、轴承合金（白合金、巴氏合金） 1)锡锑轴承合金 优点：f小，抗胶合性能好、对油的吸附性强、耐腐 蚀性好、容易跑合、是优良的轴承材料，常用于高速、 重载的轴承
新疆大学专用 作者： 潘存云教授 材料要求： §15-3 轴瓦及轴承衬材料 1）摩擦系数小； 2）导热性好，热膨胀系数小； 3）耐磨、耐腐蚀、抗胶合能力强； 4）有足够的机械强度和塑性。 能同时满足这些要求的材料是难找的，但应根据具体情况主要的使用要求。 工程上常用浇铸或压合的方法将两种不 同的金属组合在一起，性能上取长补短。 轴承衬 一、轴承合金（白合金、巴氏合金） 1）锡锑轴承合金 优点： f 小，抗胶合性能好、对油的吸附性强、耐腐 蚀性好、容易跑合、是优良的轴承材料，常用于高速、 重载的轴承
缺点：价格贵、机械强度较差； 只能作为轴承衬材料浇注在钢、铸铁、或青铜轴瓦上。 工作温度：长120℃ 由于巴式合金熔点低 2)青铜 优点：青铜强度高、承载能力大、耐磨性和导热性 都优于轴承合金。工作温度高达250℃。 缺点：可塑性差、不易跑合、与之相配的轴径必须淬硬。 青铜可以单独制成轴瓦，也可以作为轴承衬浇注在钢或 铸铁轴瓦上。 锡青铜→中速重载 铅青铜→中速中载 铝青铜 、→低速重载
新疆大学专用 作者： 潘存云教授 2）青铜 缺点：价格贵、机械强度较差； 只能作为轴承衬材料浇注在钢、铸铁、或青铜轴瓦上。 工作温度：t<120℃ 由于巴式合金熔点低 优点：青铜强度高、承载能力大、耐磨性和导热性 都优于轴承合金。工作温度高达250 ℃。 缺点：可塑性差、不易跑合、与之相配的轴径必须淬硬。 青铜可以单独制成轴瓦，也可以作为轴承衬浇注在钢或 铸铁轴瓦上。 铝青铜 铅青铜 锡青铜 →中速重载 →中速中载 →低速重载
