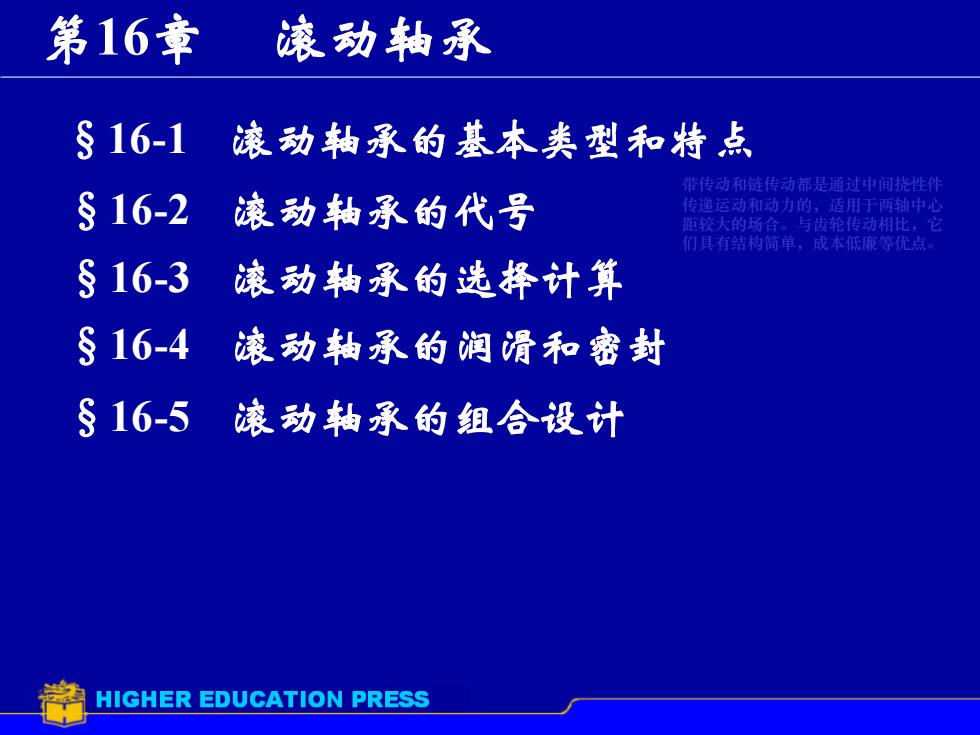

第16章 滚动轴承 §16-1 滚动轴承的基本类型和特点 带传动和链传动部是通过中间挠性件 §16-2滚动轴承的代号 传理运动和动力的，适用于两轴中心 距较大的场合。与齿轮传动相比，它 门其有结构简单，成本低廉等优点。 §16-3滚动轴承的选择计算 §16-4滚动轴承的润滑和密封 §16-5滚动轴承的组合设计 HIGHER EDUCATION PRESS
新疆大学专用 作者： 潘存云教授 第16章 滚动轴承 §16-1 滚动轴承的基本类型和特点 §16-2 滚动轴承的代号 §16-3 滚动轴承的选择计算 §16-4 滚动轴承的润滑和密封 §16-5 滚动轴承的组合设计 带传动和链传动都是通过中间挠性件 传递运动和动力的，适用于两轴中心 距较大的场合。与齿轮传动相比，它 们具有结构简单，成本低廉等优点

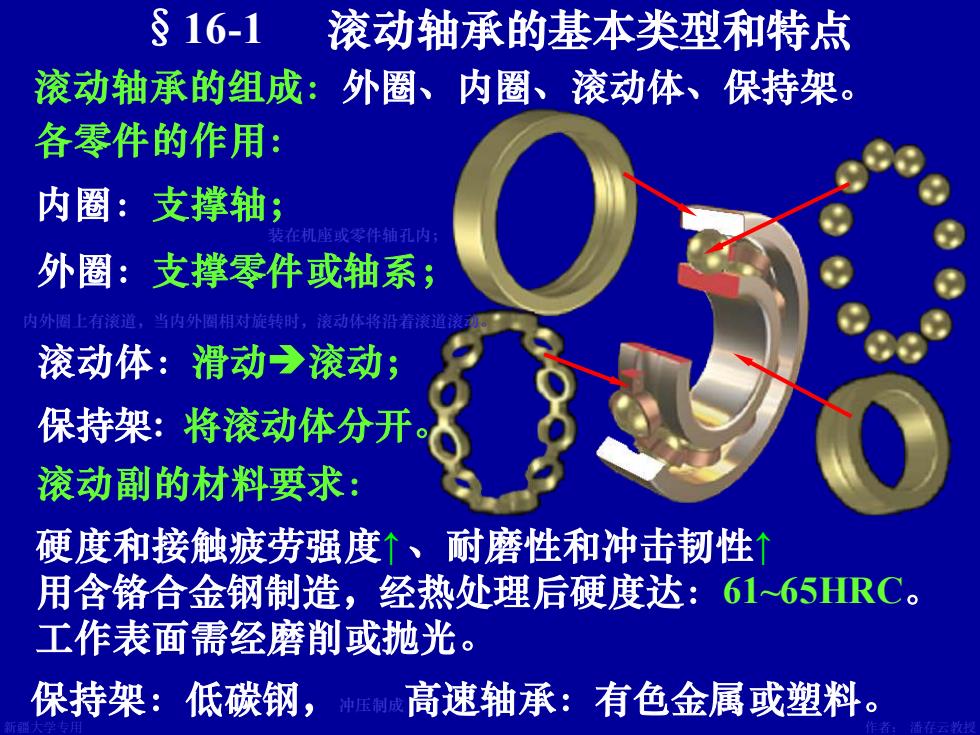

§16-1 滚动轴承的基本类型和特点 滚动轴承的组成：外圈、内圈、滚动体、保持架。 各零件的作用： 内圈：支撑轴； 外圈：支撑零件或轴系； 内外圈 有滚道， 当内外图相对旋转时 动 滚动体：滑动→滚动； 保持架：将滚动体分开。 滚动副的材料要求： 硬度和接触疲劳强度↑、耐磨性和冲击韧性↑ 用含铬合金钢制造，经热处理后硬度达：6165HRC。 工作表面需经磨削或抛光。 保持架：低碳钢，压制高速轴承：有色金属或塑料
新疆大学专用 作者： 潘存云教授 §16-1 滚动轴承的基本类型和特点 各零件的作用： 外圈：支撑零件或轴系； 保持架: 将滚动体分开。 内圈：支撑轴； 滚动体：滑动➔滚动； 硬度和接触疲劳强度↑ 、耐磨性和冲击韧性↑ 用含铬合金钢制造，经热处理后硬度达：61~65HRC。 工作表面需经磨削或抛光。 保持架：低碳钢，冲压制成高速轴承：有色金属或塑料。 滚动轴承的组成：外圈、内圈、滚动体、保持架。 内外圈上有滚道，当内外圈相对旋转时，滚动体将沿着滚道滚动。 装在机座或零件轴孔内； 滚动副的材料要求：
滚动轴承的装配 十 者：潘存云教型
新疆大学专用 作者： 潘存云教授 设计：潘存云 滚动轴承的装配
优点：摩擦阻力小、启动灵敏、效率高、润滑简便、 和易于互换等。 滚动轴承按其承受载荷 缺点：抗冲击能力差、高速时出现噪音。 的方向（接触角）和滚 动体的形状分类 滚动轴承→标准化； 并由专业厂大批量生 设计人员的主要任务是：熟悉标准，正确选用。 接触角：滚动体与外圈接触处的法线与垂直于轴承轴 心线的平面之间的夹角称为公称接触角。 接触角↑ 轴向承载能力个 是动承 个重要参数，轴承的 力等都与接触角有关 表16-1各类轴承的公称接触角 轴承类型 向心轴承 生要承受径向载 推力轴承 主要承受轴向载 径向接触 角接触 角接触 轴向接触 公称接触角 a=0 0°<a<45 45<a<90 a=90
新疆大学专用 作者： 潘存云教授 设计：潘存云 设计：潘存云 优点：摩擦阻力小、启动灵敏、效率高、润滑简便、 和易于互换等。 缺点：抗冲击能力差、高速时出现噪音。 滚动轴承按其承受载荷 的方向（接触角）和滚 动体的形状分类。 接触角：滚动体与外圈接触处的法线与垂直于轴承轴 心线的平面之间的夹角称为公称接触角。 接触角 ↑ → 轴向承载能力↑ α= 0˚ 表16-1 各类轴承的公称接触角 轴承类型 公称接触角 向心轴承主要承受径向载荷 推力轴承主要承受轴向载荷 径向接触 角接触 角接触 轴向接触 0˚ <α<45˚ α α= 90˚ α 它是滚动轴承的一个重要参数，轴承的 受力分析和承载能力等都与接触角有关。 45˚ <α<90˚ α 滚动轴承 标准化; 并由专业厂大批量生产。 设计人员的主要任务是: 熟悉标准，正确选用
分类： 按载荷 向心轴承 轴承 方向分 推力轴承 类型 球轴承 圆柱滚子 按滚动体 形状分 滚子轴承 圆锥滚子 球面滚子 滚针 表16-2滚动轴承的主要类型和特性 轴承名称、 结构简图 承载方向 极限转速允许角偏差 主要特性和应用 类型及代号 主要承受径向载荷， 同时也能承受少量 调心球轴承 轴向载荷。因为外 2°3° 10000 滚道表面是以轴承 中点为中心的球面， 故能调心
新疆大学专用 作者： 潘存云教授 轴承 类型 按载荷 方向分 按滚动体 形状分 向心轴承 推力轴承 圆柱滚子 圆锥滚子 球面滚子 滚针 球轴承 滚子轴承 分类： 设计：潘存云 表16-2 滚动轴承的主要类型和特性 轴承名称、 类型及代号 结构简图 承载方向 极限转速 允许角偏差 主要特性和应用 调心球轴承 10000 中 2˚ ~3˚ 主要承受径向载荷， 同时也能承受少量 轴向载荷。因为外 滚道表面是以轴承 中点为中心的球面， 故能调心
