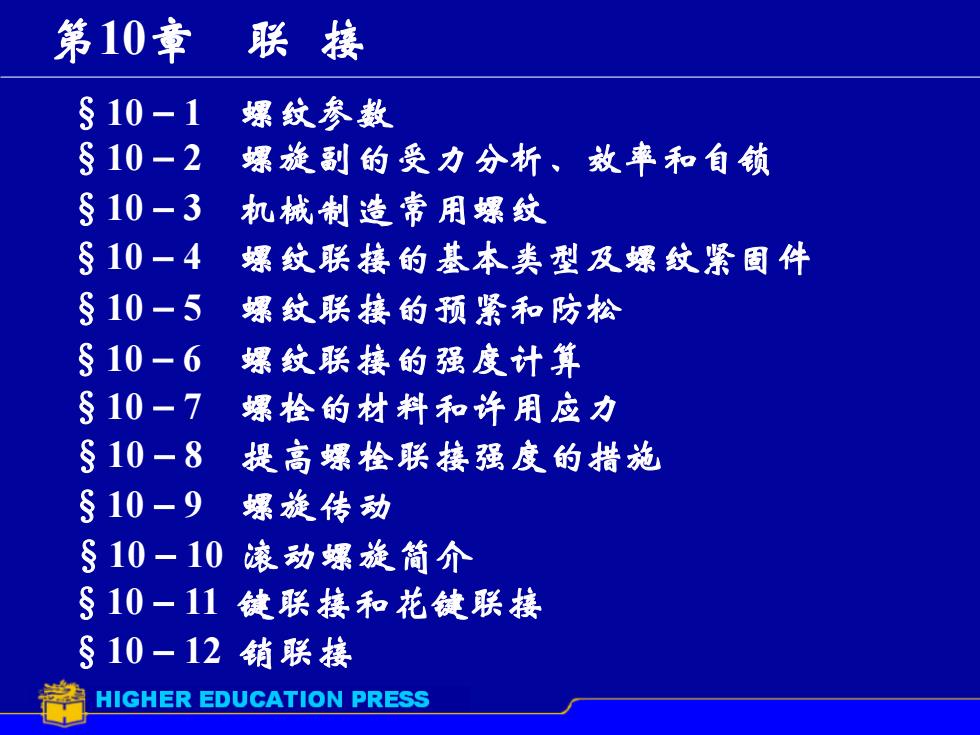

第10章】 联接 §10-1 螺纹参数 §10-2 螺旋副的受力分析、效率和自锁 §10-3机械制造常用螺纹 §10-4 螺纹联接的基本类型及螺纹紧固件 §10-5 螺纹联接的预紧和防松 §10-6 螺纹联接的强度计算 §10-7 螺检的材料和许用应力 §10-8 提高螺栓联接强度的措施 §10-9 螺旋传动 §10-10滚动螺旋简介 §10-11健联接和花续联接 §10-12销联接 HIGHER EDUCATION PRESS
新疆大学专用 作者： 潘存云教授 第10章 联 接 §10－1 螺纹参数 §10－2 螺旋副的受力分析、效率和自锁 §10－3 机械制造常用螺纹 §10－4 螺纹联接的基本类型及螺纹紧固件 §10－5 螺纹联接的预紧和防松 §10－6 螺纹联接的强度计算 §10－7 螺栓的材料和许用应力 §10－8 提高螺栓联接强度的措施 §10－9 螺旋传动 §10－10 滚动螺旋简介 §10－11 键联接和花键联接 §10－12 销联接

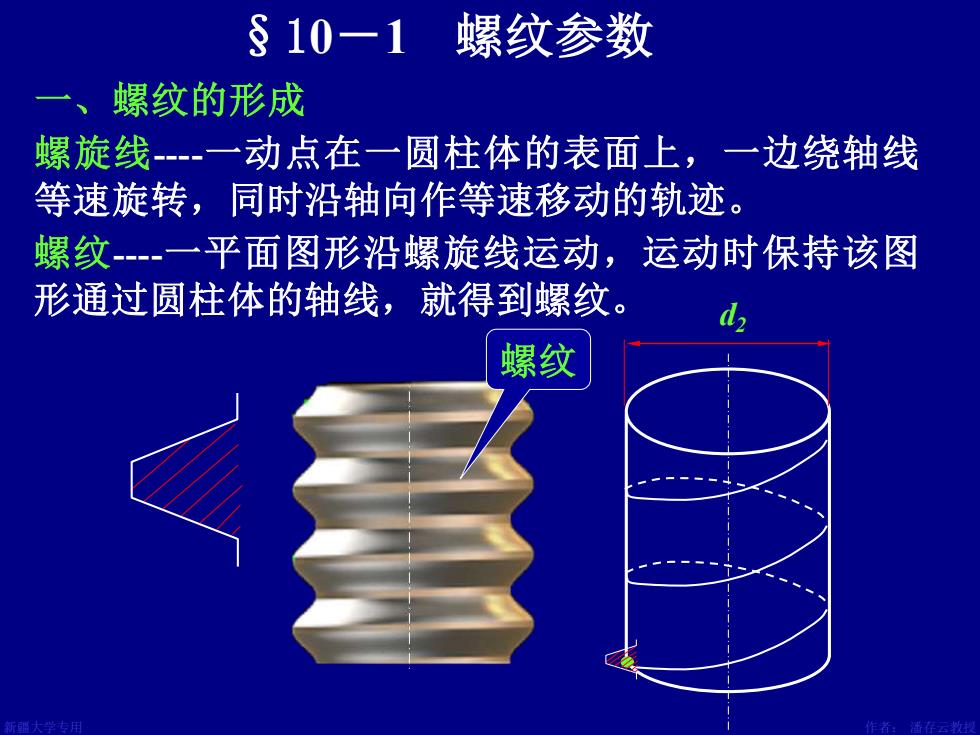

§10-1 螺纹参数 一、螺纹的形成 螺旋线一动点在一圆柱体的表面上，一边绕轴线 等速旋转，同时沿轴向作等速移动的轨迹。 螺纹-一平面图形沿螺旋线运动，运动时保持该图 形通过圆柱体的轴线，就得到螺纹。 d, 螺纹
新疆大学专用 作者： 潘存云教授 一、螺纹的形成 §10－1 螺纹参数 d2 螺旋线-一动点在一圆柱体的表面上，一边绕轴线 等速旋转，同时沿轴向作等速移动的轨迹。 螺纹-一平面图形沿螺旋线运动，运动时保持该图 形通过圆柱体的轴线，就得到螺纹。 螺纹

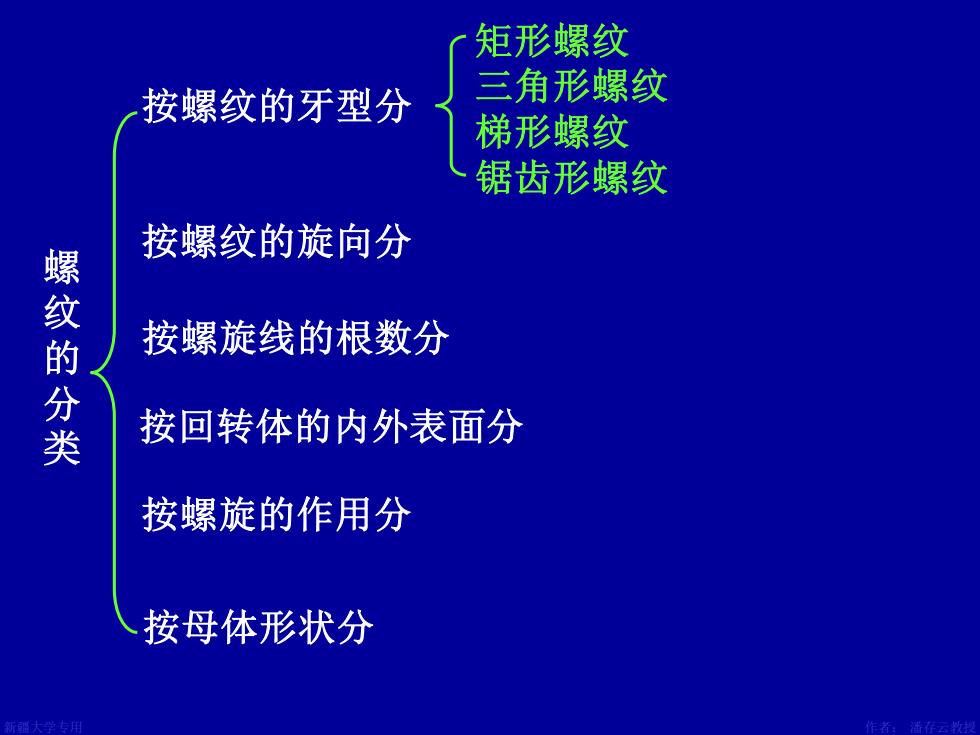

矩形螺纹 按螺纹的牙型分 三角形螺纹 梯形螺纹 锯齿形螺纹 按螺纹的旋向分 螺纹的分类 按螺旋线的根数分 按回转体的内外表面分 按螺旋的作用分 按母体形状分
新疆大学专用 作者： 潘存云教授 按螺纹的牙型分 螺 纹 的 分 类 按螺纹的旋向分 按螺旋线的根数分 按回转体的内外表面分 按螺旋的作用分 按母体形状分 矩形螺纹 三角形螺纹 梯形螺纹 锯齿形螺纹
螺纹的牙型 309 30° 矩形螺纹 三角形螺纹 梯形螺纹 锯齿形螺纹
新疆大学专用 作者： 潘存云教授 螺纹的牙型 矩形螺纹 三角形螺纹 梯形螺纹 锯齿形螺纹 15º 30º 3º 30º
矩形螺纹 按螺纹的牙型分 三角形螺纹 梯形螺纹 锯齿形螺纹 按螺纹的旋向分 右旋螺纹 左旋螺纹 螺纹的分类 按螺旋线的根数分 按回转体的内外表面分 按螺旋的作用分 按母体形状分
新疆大学专用 作者： 潘存云教授 按螺纹的牙型分 螺 纹 的 分 类 按螺纹的旋向分 按螺旋线的根数分 按回转体的内外表面分 按螺旋的作用分 按母体形状分 矩形螺纹 三角形螺纹 梯形螺纹 锯齿形螺纹 右旋螺纹 左旋螺纹
