预涂层敷设 ~1过滤机2酒泵3循环桶4待滤酒罐 在循环桶中加入清酒和一定量的硅藻土助滤剂，使之 混合均匀。用泵将混合液泵入过滤机，混合液经过过 滤机后再流回循环桶。循环过程中助滤剂逐渐沉积于 滤布表面，形成预涂层，直至流出的酒液清澈时止
预涂层敷设 ❖ 在循环桶中加入清酒和一定量的硅藻土助滤剂，使之 混合均匀。用泵将混合液泵入过滤机，混合液经过过 滤机后再流回循环桶。循环过程中助滤剂逐渐沉积于 滤布表面，形成预涂层，直至流出的酒液清澈时止。 ❖1过滤机 2酒泵 3循环桶 4待滤酒罐

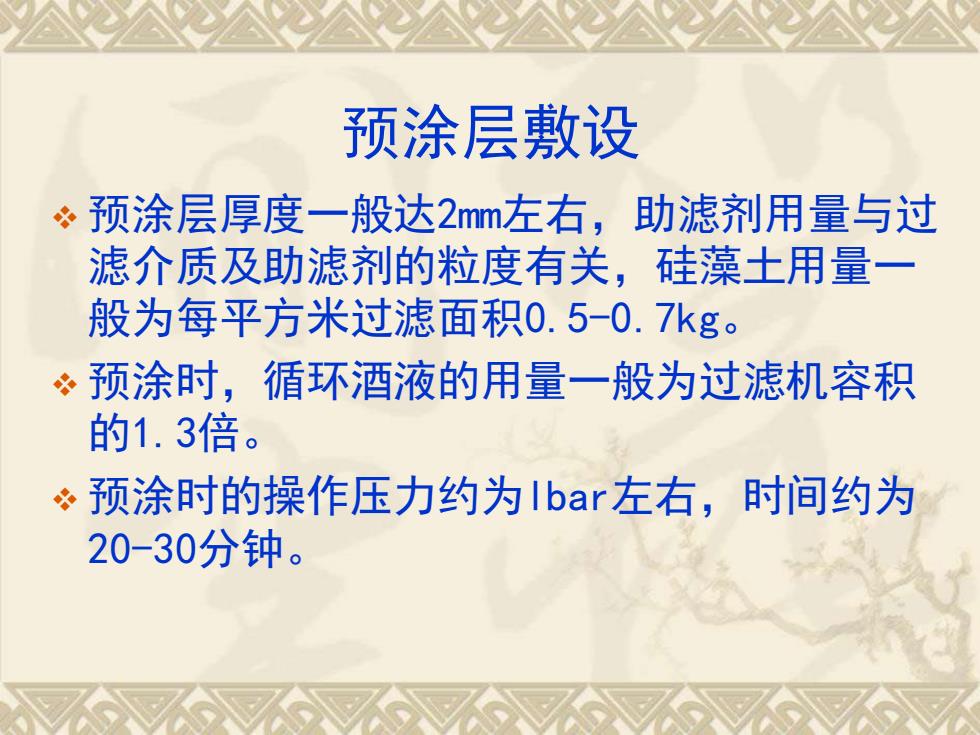

预涂层敷设 预涂层厚度一般达2mm左右，助滤剂用量与过 滤介质及助滤剂的粒度有关，硅藻土用量一 般为每平方米过滤面积0.5-0.7kg。 。预涂时，循环酒液的用量一般为过滤机容积 的1.3倍。 预涂时的操作压力约为bar左右，时间约为 20-30分钟
预涂层敷设 ❖ 预涂层厚度一般达2mm左右，助滤剂用量与过 滤介质及助滤剂的粒度有关，硅藻土用量一 般为每平方米过滤面积0.5-0.7kg。 ❖ 预涂时，循环酒液的用量一般为过滤机容积 的1.3倍。 ❖ 预涂时的操作压力约为lbar左右，时间约为 20-30分钟

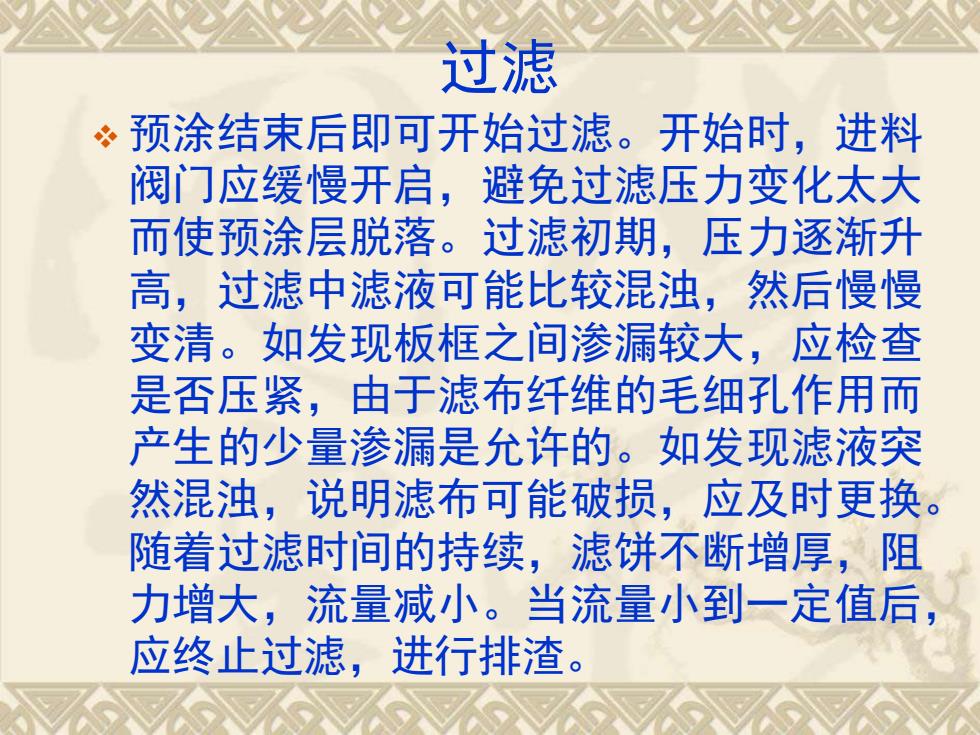

过滤 预涂结束后即可开始过滤。开始时，进料 阀门应缓慢开启，避免过滤压力变化太大 而使预涂层脱落。过滤初期，压力逐渐升 高，过滤中滤液可能比较混浊，然后慢慢 变清。如发现板框之间渗漏较大，应检查 是否压紧，由于滤布纤维的毛细孔作用而 产生的少量渗漏是允许的。如发现滤液突 然混浊，说明滤布可能破损，应及时更换。 随着过滤时间的持续，滤饼不断增厚，阻 力增大，流量减小。当流量小到一定值后 应终止过滤，进行排渣
过滤 ❖ 预涂结束后即可开始过滤。开始时，进料 阀门应缓慢开启，避免过滤压力变化太大 而使预涂层脱落。过滤初期，压力逐渐升 高，过滤中滤液可能比较混浊，然后慢慢 变清。如发现板框之间渗漏较大，应检查 是否压紧，由于滤布纤维的毛细孔作用而 产生的少量渗漏是允许的。如发现滤液突 然混浊，说明滤布可能破损，应及时更换。 随着过滤时间的持续，滤饼不断增厚，阻 力增大，流量减小。当流量小到一定值后， 应终止过滤，进行排渣

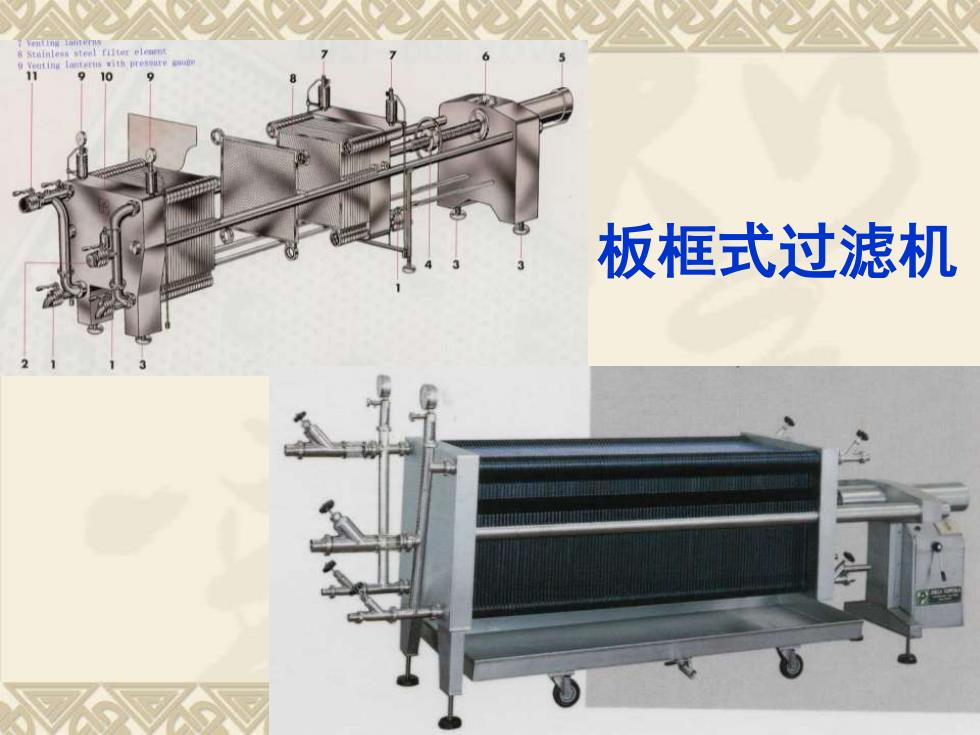

。 910 板框式过滤机
板框式过滤机

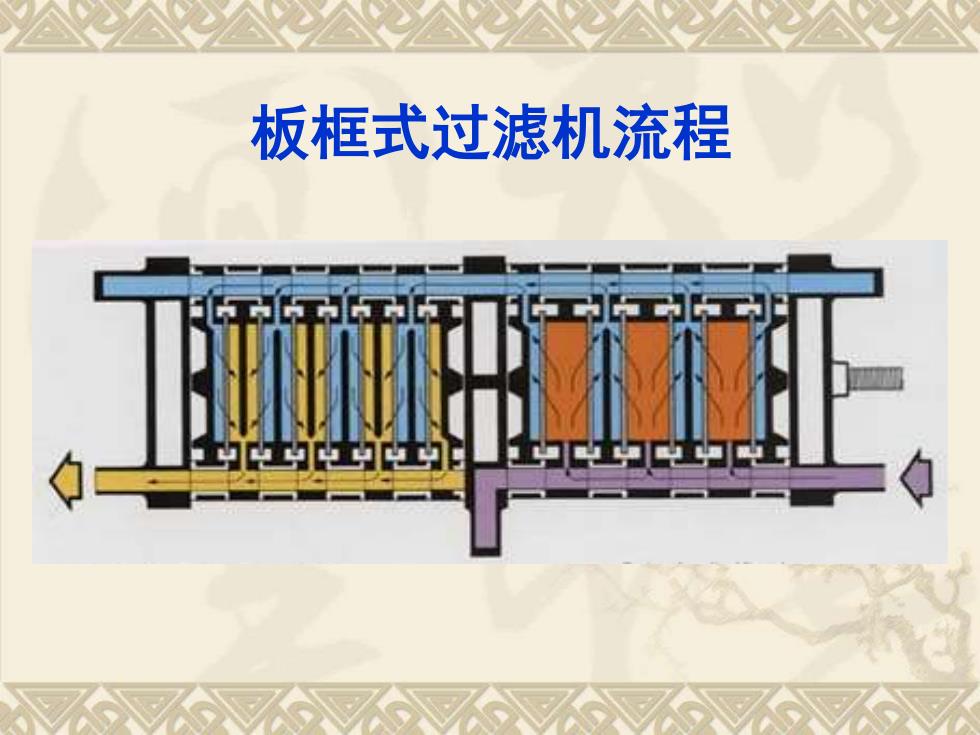

板框式过滤机流程
板框式过滤机流程
