滤板和滤框 ÷滤板和滤框两侧 均设吊耳，安装 时悬挂于两纵梁 上。滤框是中空 的，滤板两侧表 面有沟槽。 (c)滤框
滤板和滤框 ❖ 滤板和滤框两侧 均设吊耳，安装 时悬挂于两纵梁 上。滤框是中空 的，滤板两侧表 面有沟槽
滤板和滤框 多 在滤板和滤框的右上角均有一小孔，安装后，这些小孔 便形成了滤浆通道。滤框上还有与该小孔相连的通道， 将滤浆导入框内。 必 过滤时，滤液穿过滤布进入滤板；滤渣则积沉于滤布上 在框内形成滤饼。进入滤板的滤液沿沟槽向下流动，从 每块滤板左下角的旋塞排出（明流式），或从每块滤板左 下角小孔形成的通道排出（暗流式） (a)明流式滤板 (b)暗流式滤板 (c)滤框
滤板和滤框 ❖ 在滤板和滤框的右上角均有一小孔，安装后，这些小孔 便形成了滤浆通道。滤框上还有与该小孔相连的通道， 将滤浆导入框内。 ❖ 过滤时，滤液穿过滤布进入滤板；滤渣则积沉于滤布上， 在框内形成滤饼。进入滤板的滤液沿沟槽向下流动，从 每块滤板左下角的旋塞排出(明流式)，或从每块滤板左 下角小孔形成的通道排出(暗流式)
明流式过滤可 明流式过滤 以随时观察每 块滤板中滤液 的流动情况。 如某滤布有破 裂，流出的滤 液必显混浊， 应当立即关闭 其旋塞，使该 块滤板停止工 作。 (a)明流式过滤
明流式过滤 ❖ 明流式过滤可 以随时观察每 块滤板中滤液 的流动情况 。 如某滤布有破 裂，流出的滤 液必显混浊 ， 应当立即关闭 其旋塞 ，使该 块滤板停止工 作
暗流式过滤不 暗流式过滤 可能个别地观 察每块滤板中 滤液的流出情 况。 冬暗流式的密闭 性好，酒与空 气接触少，氧 化程度轻，在 葡萄酒过滤中 较多采用 (b)暗流式过滤
暗流式过滤 ❖ 暗流式过滤不 可能个别地观 察每块滤板中 滤液的流出情 况。 ❖ 暗流式的密闭 性好，酒与空 气接触少，氧 化程度轻，在 葡萄酒过滤中 较多采用

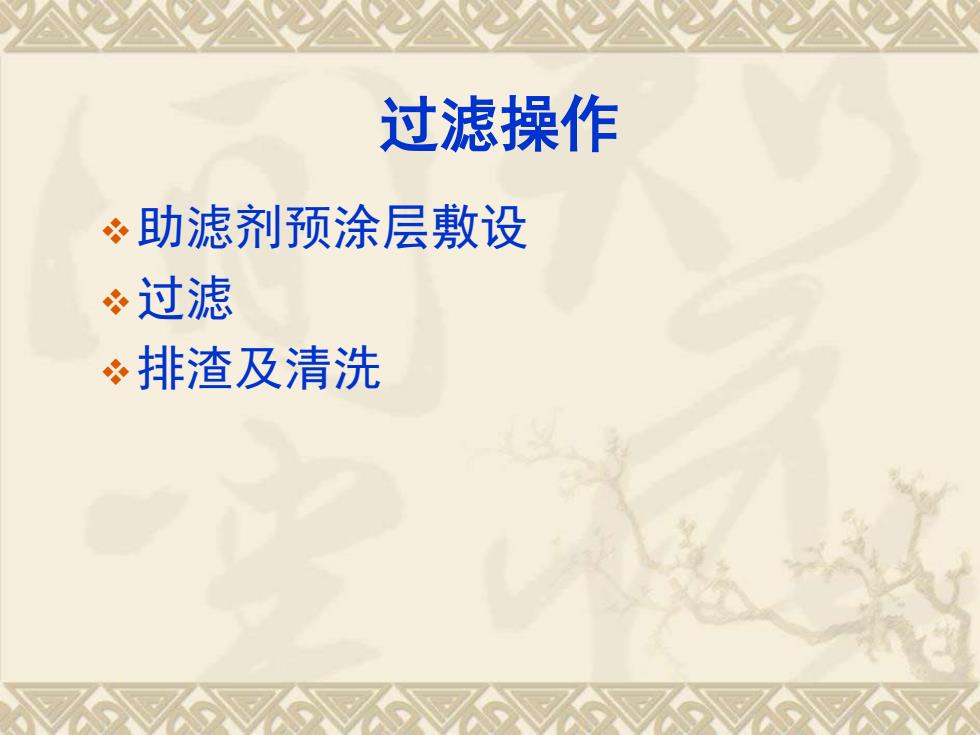

过滤操作 ·助滤剂预涂层敷设 过滤 女排渣及清洗
过滤操作 ❖助滤剂预涂层敷设 ❖过滤 ❖排渣及清洗
