二、静应力下的许用应力 静应力下，零件材料的破坏形式：断裂或塑性变形 塑性材料，取屈服极限¤5 作为极限应力，许用应力为： 脆性材料：取强度极限oB 作为极限应力，许用应力为： 三、变应力下的许用应力 变应力下，零件的损坏形式是疲劳断裂。疲劳断裂 具有以下特征： 1)疲劳断裂的最大应力远比静应力下材料的强度极限 低，甚至比屈服极限低； 2)疲劳断口均表现为无明显塑性变形的脆性突然断裂； 3)疲劳断裂是微观损伤积累到一定程度的结果。 它的初期现象是 积不足以承受外载荷 生的突然斯裂。所以
新疆大学专用 作者： 潘存云教授 二、静应力下的许用应力 静应力下，零件材料的破坏形式：断裂或塑性变形 塑性材料，取屈服极限σS 作为极限应力,许用应力为： 脆性材料：取强度极限σB 作为极限应力,许用应力为： S s [ ] = S B [ ] = 三、变应力下的许用应力 变应力下，零件的损坏形式是疲劳断裂。疲劳断裂 具有以下特征： 1) 疲劳断裂的最大应力远比静应力下材料的强度极限 低，甚至比屈服极限低; 2) 疲劳断口均表现为无明显塑性变形的脆性突然断裂; 3) 疲劳断裂是微观损伤积累到一定程度的结果。它的初期现象是 在零件表面或表层形成微裂纹，这种微裂纹随着应力循环次数的增加而逐渐扩展，直至余下的未断裂的截面积不足以承受外载荷 时，就突然断裂。疲劳断裂不同于一般静力断裂，它是损伤到一定程度后，即裂纹扩展到一定程度后，才发生的突然断裂。所以 疲劳断裂是与应力循环次数(即使用期限或寿命)有关的断裂。 不管脆性材料或塑性材料

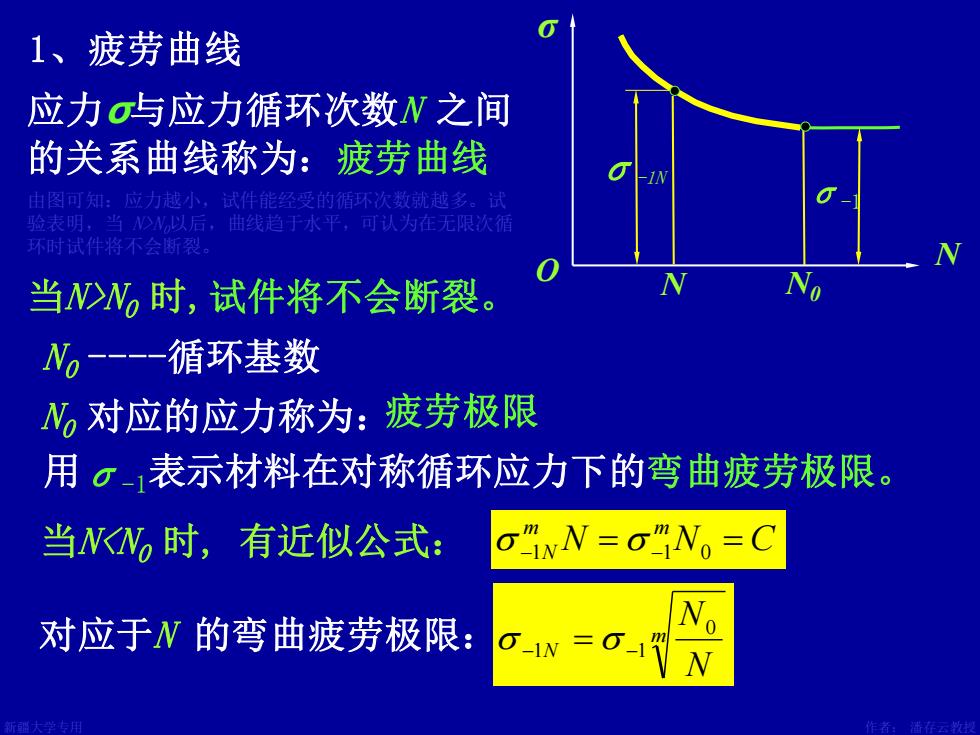

1、疲劳曲线 应力σ与应力循环次数N之间 的关系曲线称为：疲劳曲线 由图可对：应力越小 试件能经受的循环次数就越多。试 哈表明， 当>N,以后，曲线趋于水平，可认为在无限次循 环时试件将不会断裂 当W>W时，试件将不会断裂。 W一-一循环基数 N%对应的应力称为：疲劳极限 用σ，表示材料在对称循环应力下的弯曲疲劳极限。 当WW时，有近似公式： oN=o%N=C 对应于N的弯曲疲劳极限： O-IN =0
新疆大学专用 作者： 潘存云教授 1、疲劳曲线 N O σ σ-1 N0 σ-1N N 由图可知：应力越小，试件能经受的循环次数就越多。试 验表明，当 N>N0以后，曲线趋于水平，可认为在无限次循 环时试件将不会断裂。 应力σ与应力循环次数N 之间 的关系曲线称为：疲劳曲线 当N>N0 时,试件将不会断裂。 N0 -循环基数 N0 对应的应力称为： N N C m m 当N<N −1N = −1 0 = 0 时, 有近似公式： 对应于N 的弯曲疲劳极限： 疲劳极限 用σ-1表示材料在对称循环应力下的弯曲疲劳极限。 m N N N0 −1 = −1
2、许用应力 在变应力，应取材料的疲劳极限作为极限应力。同 时还应考虑零件的切口和沟槽等截面突变、绝对尺寸 和表面状态等影响，为此引人应力集中系数k。尺寸 系数e。和表面状态系数B等。 当应力是对称循环变化时，许用应力为：[o]= 6。Bo- kS 当应力是脉动循环变化时，许用应力为： [oo]= EBoo kaS o。为材料的脉动循环疲劳极限，S为安全系数。以上 各系数均可机械设计手册中查得。以上所选为“无限寿命” 有限寿命时，用o-w代入得：[a]=Ba
新疆大学专用 作者： 潘存云教授 2、许用应力 在变应力，应取材料的疲劳极限作为极限应力。同 时还应考虑零件的切口和沟槽等截面突变、绝对尺寸 和表面状态等影晌，为此引人应力集中系数kσ、尺寸 系数εσ和表面状态系数β等。 k S 1 1 [ ] − 当应力是对称循环变化时，许用应力为： − = 当应力是脉动循环变化时，许用应力为： k S 0 0 [ ] = σ0 为材料的脉动循环疲劳极限，S为安全系数。以上 各系数均可机械设计手册中查得。以上所述为“无限寿命” ， m N N k S 1 0 1 [ ] − 有限寿命时，用σ − = -1N代入得：
四、安全系数 安全系数定得正确与否对零件尺小有很大影响 S↑→零件尺寸大，结构笨重。 S↓可能不安全。 典型机械的S可通过查表求得。无表可查时，按 以下原则取： 1)静应力下，塑性材料的零件：S=1.2~1.5 铸钢件：S=1.5≈2.5 2)静应力下，脆性材料，如高强度钢或铸铁： S=3≈4 3)变应力下， S=1.3≈1.7 材料不均匀，或计算不准时取：S=1.7~2.5
新疆大学专用 作者： 潘存云教授 四、安全系数 安全系数定得正确与否对零件尺寸有很大影响 1）静应力下，塑性材料的零件：S =1.2～１.5 铸钢件：S =1.５～２.5 S↑ 典型机械的 S 可通过查表求得。 无表可查时，按 以下原则取： → 零件尺寸大，结构笨重。 S↓ → 可能不安全。 ２）静应力下，脆性材料，如高强度钢或铸铁： S =3～4 3）变应力下， S =1.3～1.7 材料不均匀，或计算不准时取： S =1.7～2.5
§9一3机械零件的接触强度 若两个零件在受载前是点接触或线接触。受载后， 由于变形其接触处为一小面积，通常此面积甚小而表 层产生的局部应力却很大，这种应力称为接触应力。 这时零件强度称为接触强度。 如齿轮、凸轮、滚动轴承等。 失效形式常表现为：疲劳点蚀 后果：减少了接触面积、损坏了零件的光滑表面、降 低了承载能力、引起振动和噪音。 金属剥落出现小坑 作者：潘存云教型
新疆大学专用 作者： 潘存云教授 初始疲劳裂纹 §9－3 机械零件的接触强度 若两个零件在受载前是点接触或线接触。受载后， 由于变形其接触处为一小面积，通常此面积甚小而表 层产生的局部应力却很大，这种应力称为接触应力。 这时零件强度称为接触强度。 如齿轮、凸轮、滚动轴承等。 机械零件的接触应力通常是随时间作周期性变化的， 在载荷重复作用下，首先在表层内约20μm处产生初始 疲劳裂纹，然后裂纹逐渐扩展(润滑油被挤迸裂纹中将 产生高压，使裂纹加快扩展，终于使表层金属呈小片 状剥落下来，而在零件表面形成一些小坑 ，这种现象 称为渡劳点蚀。发生疲劳点蚀后，减小了接触面积， 损坏了零件的光滑表面，因而也降低了承载能力 。 裂纹的扩展与断裂 油 失效形式常表现为：疲劳点蚀 金属剥落出现小坑 后果：减少了接触面积、损坏了零件的光滑表面、降 低了承载能力、引起振动和噪音
