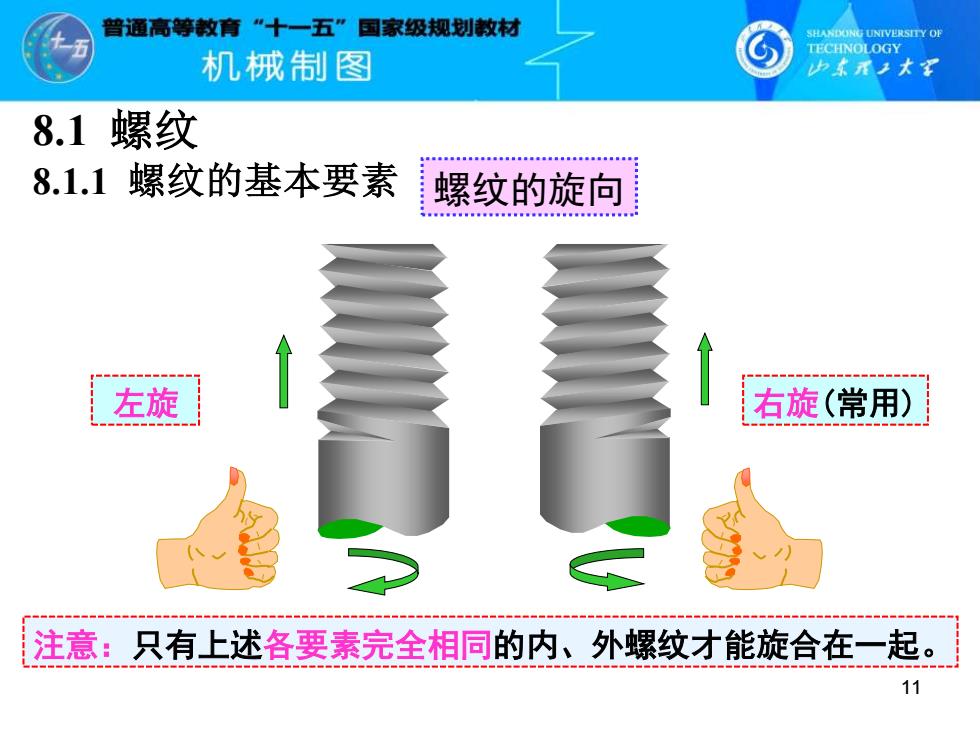

曾通高等教育“十一五”国家级规划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 机饿制图 力东承2术军 8.1螺纹 8.1.1螺纹的基本要素 螺纹的旋向 左旋 右旋（常用） 注意：只有上述各要素完全相同的内、外螺纹才能旋合在一起。 11
11 左旋 右旋(常用) 注意：只有上述各要素完全相同的内、外螺纹才能旋合在一起。 8.1.1 螺纹的基本要素 8.1 螺纹 螺纹的旋向
曾通高等教育“十一五”国家级规划敏材 SHANDONG UNIVERSITY OF TECHNOLOGY 机饿制图 少素承大军 8.1.2螺纹的规定画法 大径线画粗实线 倒角圆不画 外螺纹画法 小径线画细实线 螺纹终止线 小径圆约画3/4圈 且画到倒角内 小径≈0.85d 画粗实线 剖视画法： A 螺纹终止线画一小段 剖面线画到大径线
外螺纹画法 大径线画粗实线 倒角圆不画 小径圆约画3/4圈 剖视画法： 大径 小径 A－A 螺纹终止线画一小段 剖面线画到大径线 A A 小径线画细实线 且画到倒角内 小径≈0.85d 螺纹终止线 画粗实线 8.1.2 螺纹的规定画法
曾通高等教育“十一五”国家级规划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 机饿制图 少东尾2大军 8.1.2螺纹的规定画法 :nnssess00ss0ss4 内螺纹画法 大径线画细实线 倒角圆不画 小径线画粗实线 螺纹终止线大径圆约画3/4圈 A 剖面线画到小径线 即粗实线位置
螺纹终止线 内螺纹画法 大径线画细实线 小径线画粗实线 倒角圆不画 大径圆约画3/4圈 剖面线画到小径线 即粗实线位置 A A A－A 8.1.2 螺纹的规定画法
曾通高等教育”十一五”国家级规划敕材 SHANDONG UNIVERSITY OF TECHNOLOGY 机饿制图 少素承上木军 8.1.2螺纹的规定画法 不穿通螺纹孔的画法 孔 攻丝 1189 120°
120° 不穿通螺纹孔的画法 钻 孔 118° 0.5D 攻 丝 8.1.2 螺纹的规定画法
