第五节 均质机
第五节 均质机
◼一、三柱塞式往复泵 ◼ (一)、往复泵的工作原理 ◼ 1、往复泵由两个基本部分组成：输送液体 的泵体部分和将原动机的能量传给活塞的 传动机构。工作过程可分为吸入和排出两 个过程
◼一、三柱塞式往复泵 ◼ (一)、往复泵的工作原理 ◼ 1、往复泵由两个基本部分组成：输送液体 的泵体部分和将原动机的能量传给活塞的 传动机构。工作过程可分为吸入和排出两 个过程

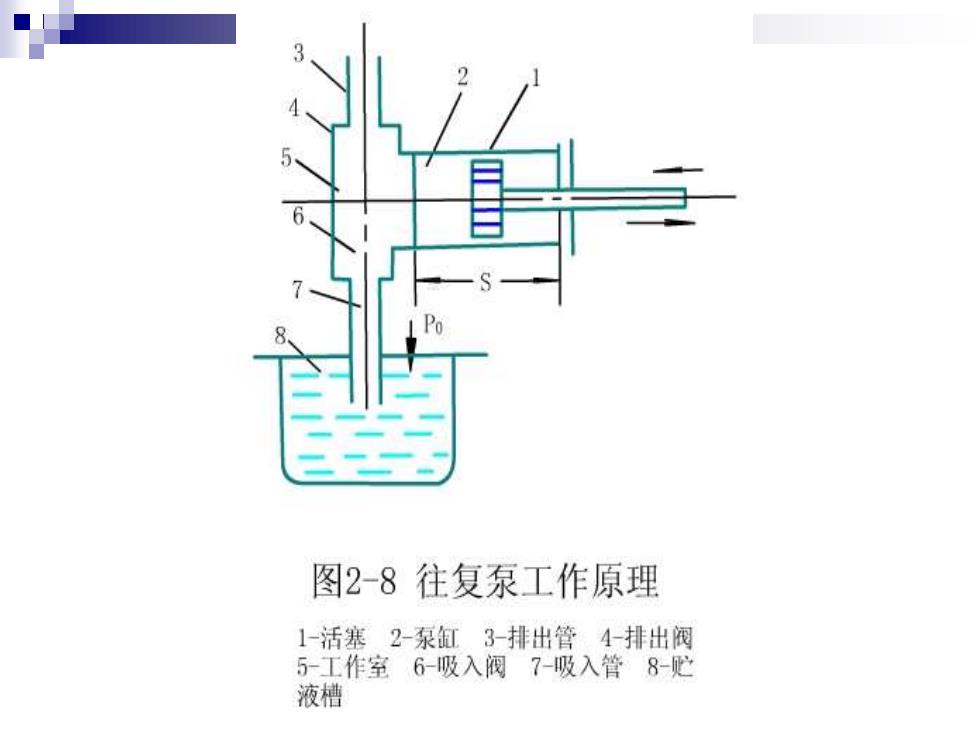

1 Po 图2-8往复泵工作原理 1-活塞2-泵缸3-排出管4-排出阀 5工作室6-吸入阀7-吸入管8-贮 液槽
2、动力往复泵活塞运 动规律 X=CA=CO-AO=COBOcosα=r(1-cosα) ◼ 活塞移动速度为： v=dx/dt=rsinαdα/dt 因dα/dt=ω=常数 所以v= rω sinα ◼ 泵的瞬时流量为： qv=A.v=Arω sinα 由此可知泵的流量变化 是随转角α的正弦规 律变化
2、动力往复泵活塞运 动规律 X=CA=CO-AO=COBOcosα=r(1-cosα) ◼ 活塞移动速度为： v=dx/dt=rsinαdα/dt 因dα/dt=ω=常数 所以v= rω sinα ◼ 泵的瞬时流量为： qv=A.v=Arω sinα 由此可知泵的流量变化 是随转角α的正弦规 律变化
◼ 3、流量比较 ◼ 单作用往复泵 ◼ 双缸单作用泵，即具 有大小相等的两个活 塞，由相差180度的 曲柄带动的往复泵， 可连续输运液体，仍 然不均匀。 ◼ 三缸时其曲柄互成 120度，既可连续输 液体，流量又较均匀
◼ 3、流量比较 ◼ 单作用往复泵 ◼ 双缸单作用泵，即具 有大小相等的两个活 塞，由相差180度的 曲柄带动的往复泵， 可连续输运液体，仍 然不均匀。 ◼ 三缸时其曲柄互成 120度，既可连续输 液体，流量又较均匀
