本章内容简介 14,1 概述 中工四机械动的么计 14.2 机械工作原理的拟定 14.3 执行构件的运动设计和原动 机的选择 14.4 机构的选型和变异 14.5 机构的组合 14.6 机械系统方案的拟定 14.7 机械系统方案拟定举例 14.8 现代机械系统发展情况简介 世大学 INJIANG UNIVERSITY 机械设计教研室
机原 理械 14 .1 概述 14 .2 机械工作原理的拟定 14 .3 执行构件的运动设计和原动 机的选择 14 .4 机构的选型和变异 14 .5 机构的组合 14 .6 机械系统方案的拟定 14 .7 机械系统方案拟定举例 14 .8 现代机械系统发展情况简介
§14-1 概述 机械传动系统的组成： 由若干种不同机构组合而成，能实现机械工艺过 程所需运动的系统。 作用： 1.实现预期运动 减速（或增速）、变速、转换运动形式和使执行构件 协调配合工作等运动要求。 的计 2.传递动力 把原动机输出的功率或转矩传递到执行构件上去， 以克服生产阻力。 3运动操纵与控制 将光、机、电、液有机结合，借助于傲机控制，自 动实现机械所需的完整的工作过程。 世大 CINJIANG UNIVERSITY 机械设计教研室
机原 理械
提高机械的性能与质量 正确、合 降低制造成本 理的设计 减少维护费用 枯度干以高度鱼设 机械传动系统设计的特点一 创造性的思维活动。 要求： 抑械的及计 1)注重多学科知识的综合应用： 2)注重总结与实践经验的积累； 3)充分发挥创造思维和想象能力，灵活应用各种设 计方法与技巧。 以便设计地新领、又活、商：的赖最茂动景筑 此大学 INJIANG UNIVERSITY 机械设计教研室
机原 理械

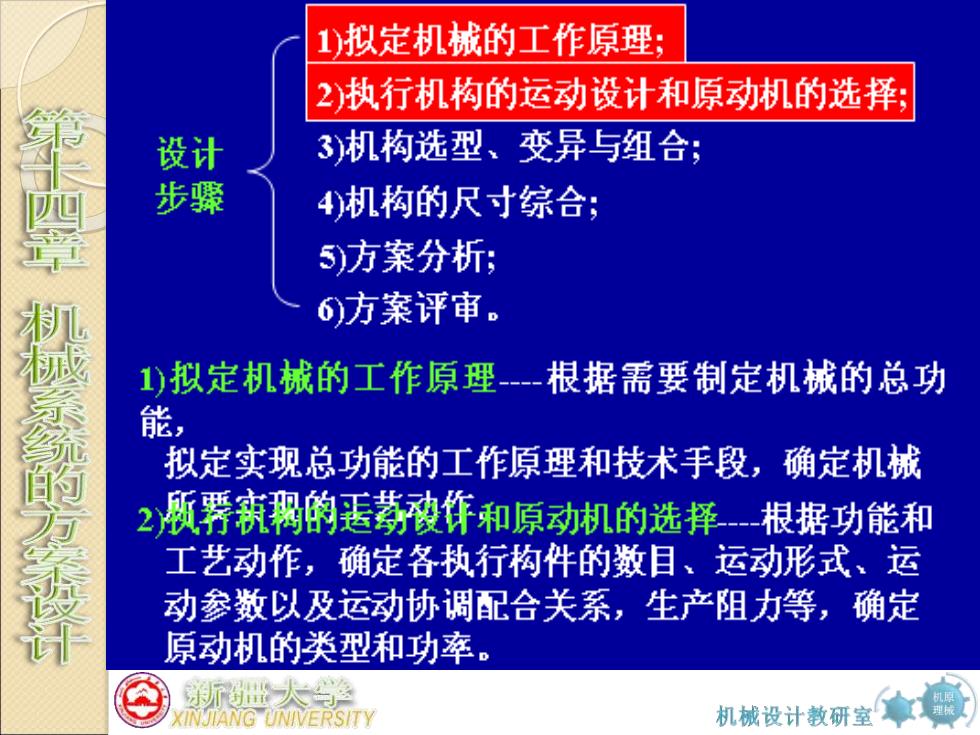

1)拟定机械的工作原理： 2)执行机构的运动设计和原动机的选择； 设计 3机构选型、变异与阻合； 4)机构的尺寸综合； 5)方案分析； 6方案评审。 1)拟定机城的工作原理-根据需要制定机械的总功 能， 拟定实现总功能的工作原理和技术手段，确定机城 2颗霁森的匿黄被作和原动机的选择根据功能和 工艺动作，确定各执行构件的数目、运动形式、运 动参数以及运动协调配合关系，生产阻力等，确定 原动机的类型和功率。 人 机械设计教研室
机原 理械
1)拟定机械的工作原理； 2)执行机构的运动设计和原动机的选择 设计 3)机构选型、变异与组合； 步骤 4)机构的尺寸综合； 5)方案分析； 6方案评审. 3机构选型、变异与组合根据机城的动力与功能要 求，合理选择机构类型，拟定机构的阻合方案，形成 能满足运动和动力要求的机城传动系统方案。绘制机 械传动系统的示意图。 4)机构的尺寸综合根据执行构件和原动件的运动 参数，以及各执行构件运动的协调配合的要求，确 定各构件的运动尺寸，绘制机构运动简图。 人 INJIANG UNIVERSITY 机械设计教研室
