§12-2 圆柱蜗杆传动的主要参数和几何尺寸 一、 圆柱蜗杆传动的主要参数 1.正确啮合条件 中间平 在中间平面内，蜗轮蜗杆相当于齿轮齿条啮合。 正确啮合条件是中间平面内参数分别相等： mt2=m21=m,a2=0a1斤0 取标准值 中间平面 y

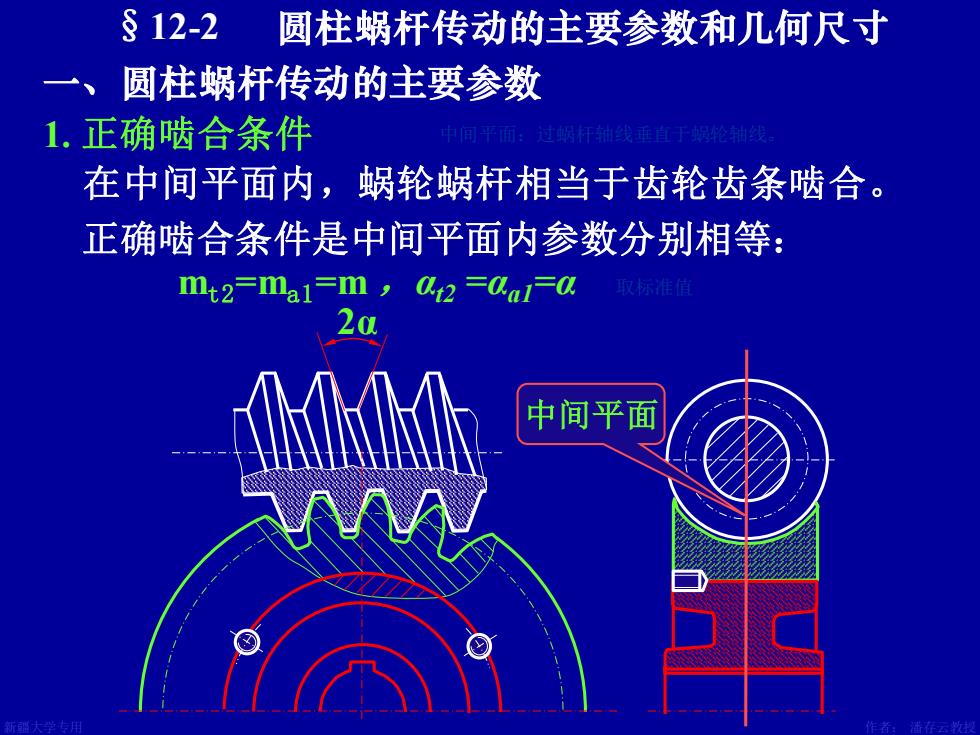

新疆大学专用 作者： 潘存云教授 设计：潘存云 设计：潘存云 设计：潘存云 中间平面 1. 正确啮合条件 中间平面：过蜗杆轴线垂直于蜗轮轴线。 正确啮合条件是中间平面内参数分别相等： mt2=ma1=m ，αt2 =αa1=α 取标准值 在中间平面内，蜗轮蜗杆相当于齿轮齿条啮合。 §12-2 圆柱蜗杆传动的主要参数和几何尺寸 一、圆柱蜗杆传动的主要参数 2α
2.模数m和压力角a 模数m取标准值，与齿轮模数系列不同。 蜗杆模数m值GB10088-88 第一系列 1,1.25,1.6,2,2.5,3.15,4,5,6.3810212.5 16,20,25,31.5,40 第二系列 1.5,3,3.5,4.5,5.56,7,12,14 压力角：a=20° 动力传动，推荐：a=25° 分度传动，推荐用a15° 作者：潘存云教型

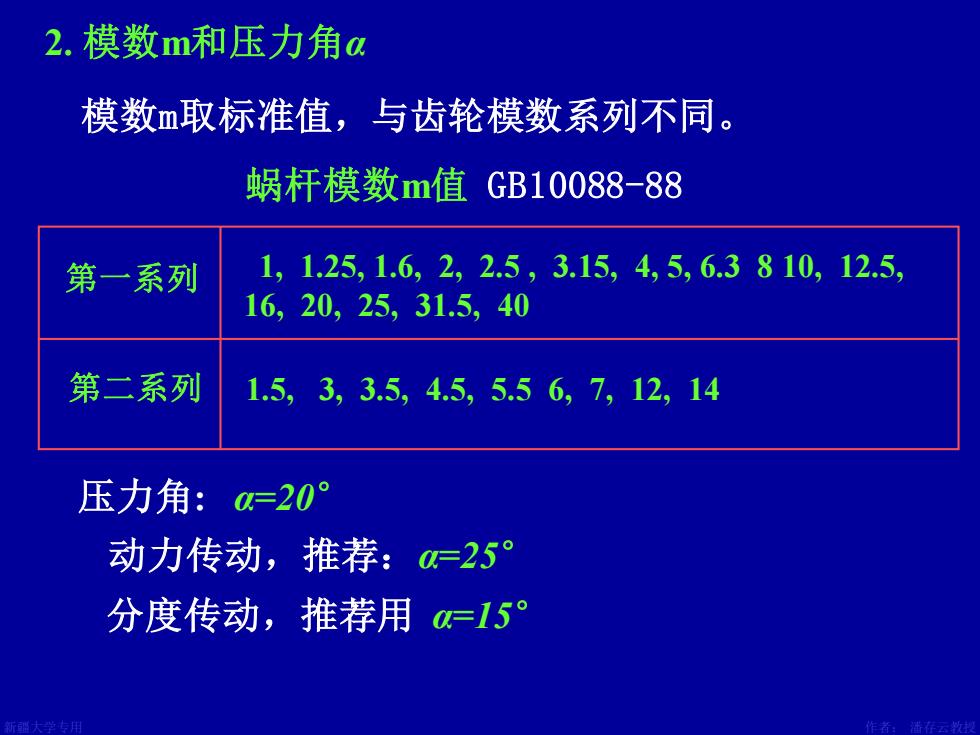

新疆大学专用 作者： 潘存云教授 压力角: α=20° 模数m取标准值，与齿轮模数系列不同。 分度传动，推荐用 α=15° 动力传动，推荐：α=25° 第一系列 1, 1.25, 1.6, 2, 2.5 , 3.15, 4, 5, 6.3 8 10, 12.5, 16, 20, 25, 31.5, 40 第二系列 1.5, 3, 3.5, 4.5, 5.5 6, 7, 12, 14 蜗杆模数m值 GB10088-88 2. 模数m和压力角α
蜗轮蜗杆轮齿旋向相同.蜗轮右旋 蜗杆右旋 若Σ=90°=B1十B2 ,y1tB1=90° .y1=B2 s=e的圆柱称为蜗杆的分度圆柱。 为了减少加工蜗轮滚刀的数量，规定d 只能取标准值。es

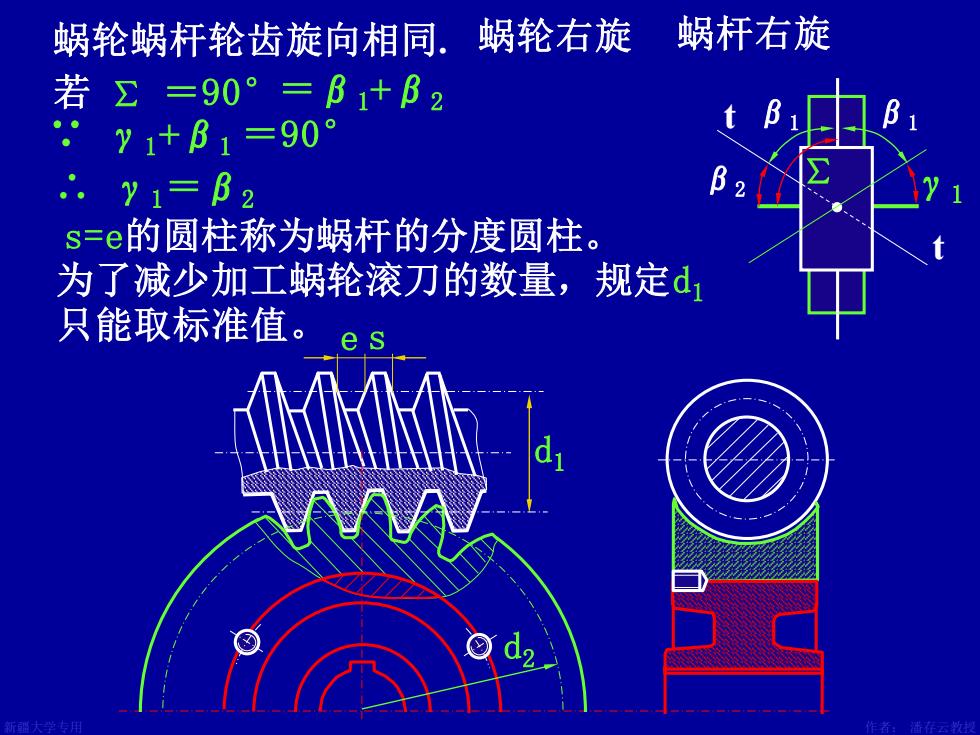

新疆大学专用 作者： 潘存云教授 设计：潘存云 设计：潘存云 为了减少加工蜗轮滚刀的数量，规定d1 只能取标准值。 蜗轮蜗杆轮齿旋向相同. 若 ∑ ＝90° ∴ γ1＝β2 t t β2 ∵ γ β1 1+β1 ＝90° 蜗轮右旋 蜗杆右旋 ＝β1+β2 β1 γ1 d1 s=e的圆柱称为蜗杆的分度圆柱。 e s d2 ∑
表12一1蜗杆分度圆直径与其模数的匹配标准系列mm m m m 18 2.5 40 6.3 (80 112 1.25 20 22.4 1.6 8 8 d 100 3.15 140 10 0 35.5 (31.5 6.3 。0 摘自GB10085-88,括号中的数字尽可能不采用

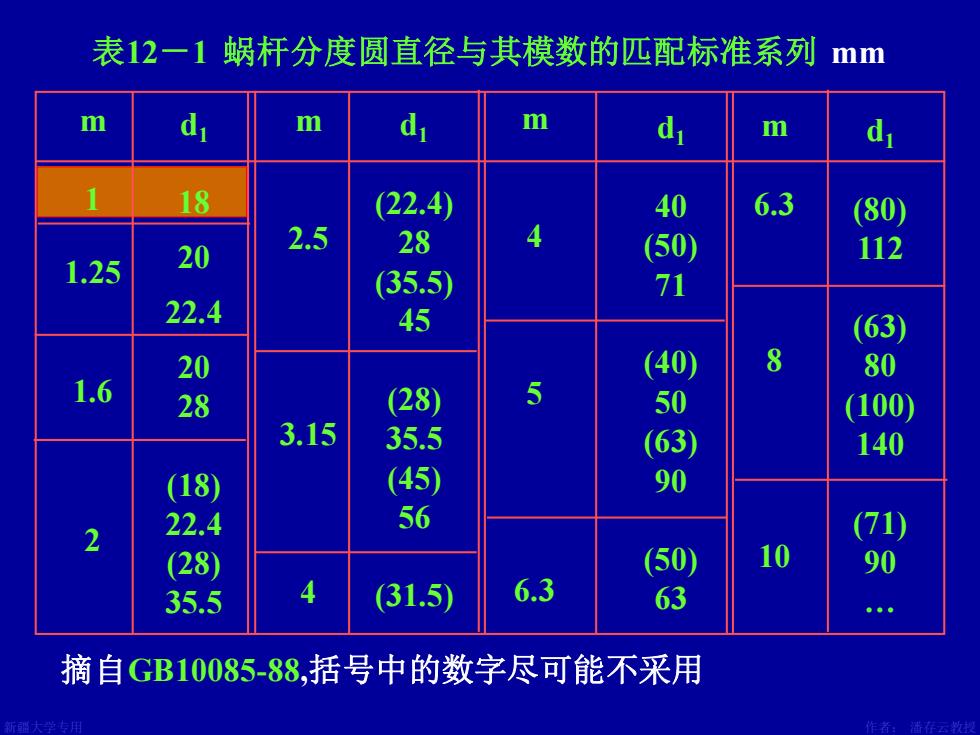

新疆大学专用 作者： 潘存云教授 表12－1 蜗杆分度圆直径与其模数的匹配标准系列 mm m 1 1.25 1.6 2 d1 18 20 22.4 20 28 (18) 22.4 (28) 35.5 m 2.5 3.15 4 d1 (22.4) 28 (35.5) 45 (28) 35.5 (45) 56 (31.5) m 4 5 6.3 d1 40 (50) 71 (40) 50 (63) 90 (50) 63 m 6.3 8 10 d1 (80) 112 (63) 80 (100) 140 (71) 90 . 摘自GB10085-88,括号中的数字尽可能不采用
3.传动比i、蜗杆头数z和蜗轮齿数z 蜗杆头数z1:即螺旋线的数目。 蜗杆转动一圈，相当于齿条移动 乙个齿，推动蜗轮转过z个齿。 通常：z=14 传动比：i= n1、Z2 Z 若想得到大i,可取：Z=1,但传动效率低。 对于大功率传动，可取：乙=2，或4。 蜗轮齿数：z2=i 1 为避免根切：Z2≥26 一般情况：z2≤80 2过大→结构尺寸↑蜗杆长度↑ →刚度、啮合精度)
新疆大学专用 作者： 潘存云教授 设计：潘存云 3. 传动比 i、蜗杆头数z1和蜗轮齿数z2 蜗杆头数z1 ：即螺旋线的数目。 d 蜗杆转动一圈，相当于齿条移动 z1个齿，推动蜗轮转过z1个齿。 传动比 : z1 z2 = - n2 n1 i = - 通常： z1=1~4 若想得到大 i , 可取： z1=1，但传动效率低。 对于大功率传动 , 可取： z1=2，或 4。 蜗轮齿数： z2= i z1 为避免根切： z2≥ 26 一般情况： z2≤ 80 z2过大 → → 蜗杆长度↑ → 刚度、啮合精度↓ 结构尺寸↑
