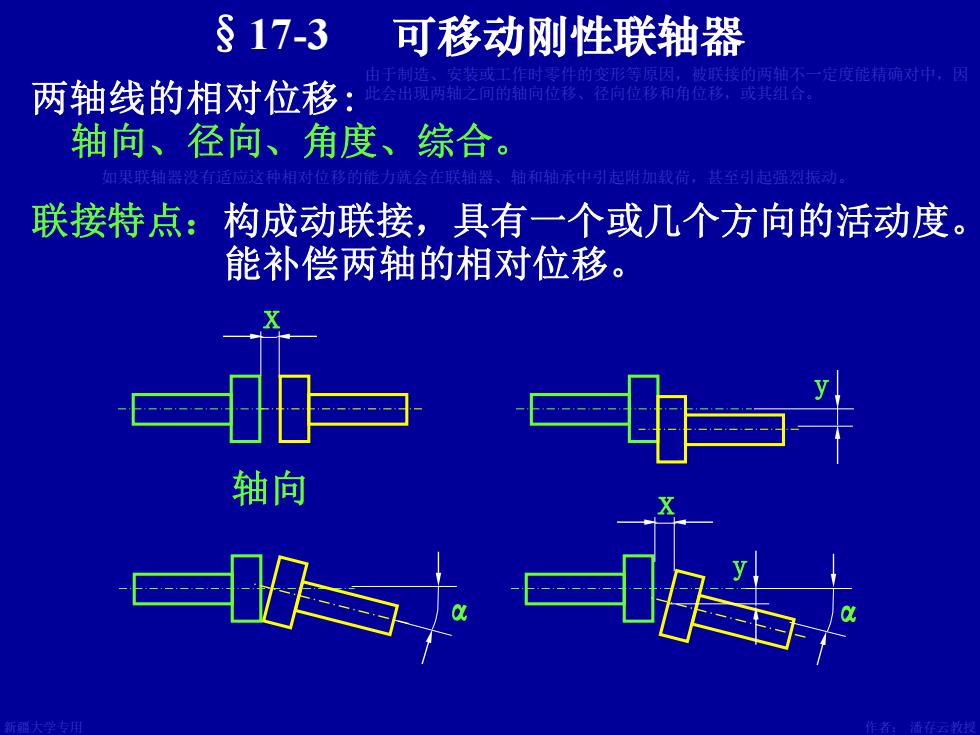

§17-3 可移动刚性联轴器 等原网 被联装的两轴不一定度能精确对中，因 两轴线的相对位移： 此会出 可的轴向位移、径向位移和角位移，或其组合 轴向、径向、角度、综合。 有活 会在联轴 轴和轴承中起附加载荷，甚至引起强烈振动 联接特点：构成动联接，具有一个或几个方向的活动度。 能补偿两轴的相对位移。 轴向
新疆大学专用 作者： 潘存云教授 设计：潘存云 设计：潘存云 设计：潘存云 设计：潘存云 y x α 两轴线的相对位移: 轴向、径向、角度、综合。 §17-3 可移动刚性联轴器 由于制造、安装或工作时零件的变形等原因，被联接的两轴不一定度能精确对中，因 此会出现两轴之间的轴向位移、径向位移和角位移，或其组合。 联接特点：构成动联接，具有一个或几个方向的活动度。 能补偿两轴的相对位移。 α x y 轴向 如果联轴器没有适应这种相对位移的能力就会在联轴器、轴和轴承中引起附加载荷，甚至引起强烈振动

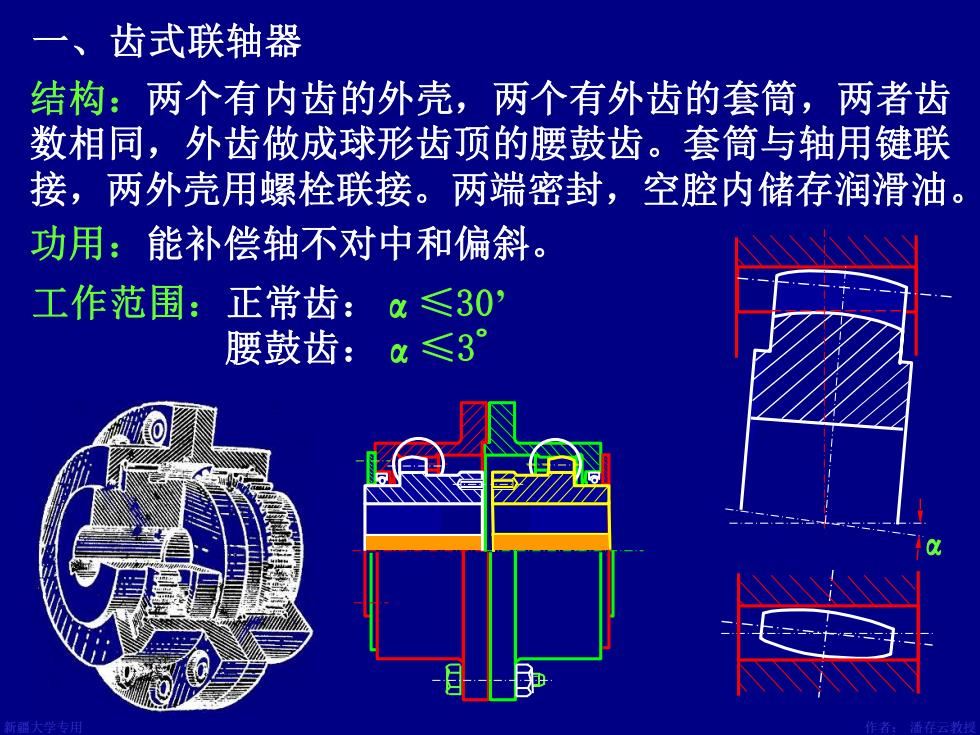

一、齿式联轴器 结构：两个有内齿的外壳，两个有外齿的套简，两者齿 数相同，外齿做成球形齿顶的腰鼓齿。套筒与轴用键联 接，两外壳用螺栓联接。两端密封，空腔内储存润滑油。 功用：能补偿轴不对中和偏斜。 工作范围：正常齿：a≤30 腰鼓齿：≤3 潘存云教
新疆大学专用 作者： 潘存云教授 设计：潘存云 设计：潘存云 一、齿式联轴器 结构：两个有内齿的外壳，两个有外齿的套筒，两者齿 数相同，外齿做成球形齿顶的腰鼓齿。套筒与轴用键联 接，两外壳用螺栓联接。两端密封，空腔内储存润滑油。 功用：能补偿轴不对中和偏斜。 工作范围：正常齿：α≤30’ 腰鼓齿：α≤3˚ α

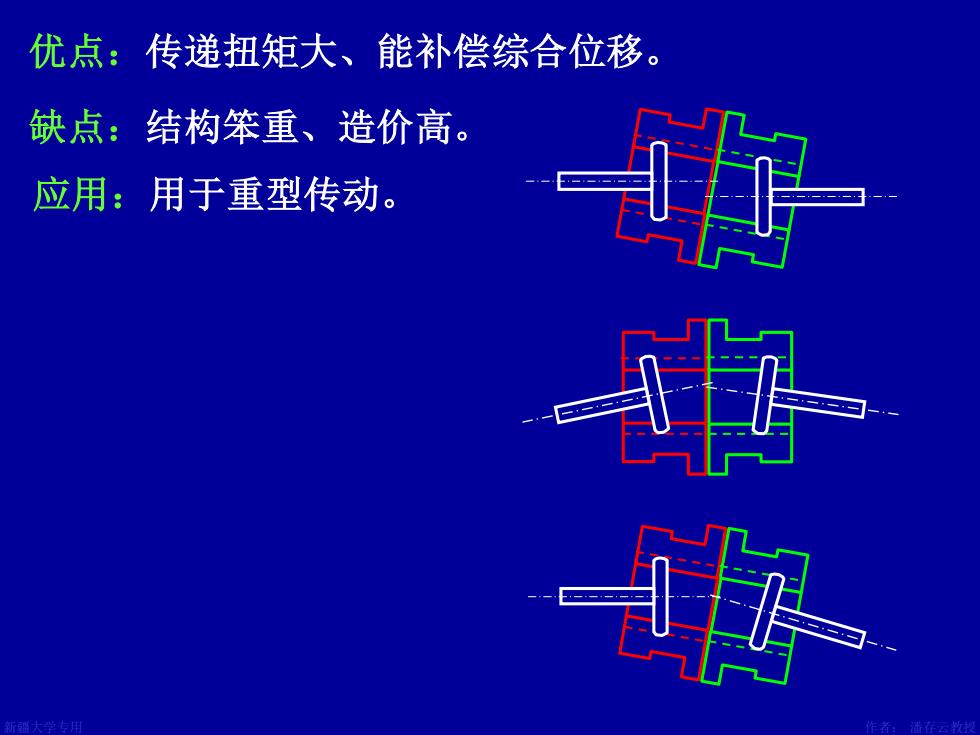

优点：传递扭矩大、能补偿综合位移。 缺点：结构笨重、造价高。 应用：用于重型传动。 锈
新疆大学专用 作者： 潘存云教授 设计：潘存云 设计：潘存云 优点：传递扭矩大、能补偿综合位移。 缺点：结构笨重、造价高。 应用：用于重型传动
二、滑块联轴器 结构：两个端面开有径向凹槽的半联轴器，两端各具 有凸榫的中间滑块，且两端榫头互相垂直，嵌入凹槽 中，构成移动副。 工作原理：当两轴存在不对中和偏斜时，滑块将在凹 槽内滑动。 优缺点：结构简单、制造容易。滑块因偏心产生离心 力和磨损，并给轴和轴承带来附加动载荷。 适用范围：a≤30'，y≤0.04d,v≤300r/min
新疆大学专用 作者： 潘存云教授 设计：潘存云 二、滑块联轴器 结构：两个端面开有径向凹槽的半联轴器，两端各具 有凸榫的中间滑块，且两端榫头互相垂直，嵌入凹槽 中，构成移动副。 工作原理：当两轴存在不对中和偏斜时，滑块将在凹 槽内滑动。 优缺点：结构简单、制造容易。滑块因偏心产生离心 力和磨损，并给轴和轴承带来附加动载荷。 适用范围：α≤30’ , y≤0.04d，v≤300 r/min α y
三、万向联轴器 作用：用于传递两相交轴之间的动力和运动，而且在 传动过程中，两轴之间的夹角还可以改变。 共轴、有夹角 应用：广泛应用于汽车、机床等机械传动系统中。 单万向联轴器
新疆大学专用 作者： 潘存云教授 设计：潘存云 设计：潘存云 三、万向联轴器 作用：用于传递两相交轴之间的动力和运动，而且在 传动过程中，两轴之间的夹角还可以改变。共轴、 有夹角 应用：广泛应用于汽车、机床等机械传动系统中。 α 单万向联轴器
