How to Distinguish 1 and 2 by UV? 蒸 The spectrum showed end absorption at 200 nm which excluded the presence of an 8,10(14)-diene system in the molecule and indicated that the exomethylene group was attached to C-4. 红外光谱 Infrared Spectroscopy 反映分子中键的振动能级的变化情况，提供官 能团的信息。 6
6 11 How to Distinguish 1 and 2 by UV? The spectrum showed end absorption at 200 nm which excluded the presence of an 8, 10(14)-diene system in the molecule and indicated that the exomethylene group was attached to C-4. O H O GlcO H H 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 2 OH O H O H H 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 1 GlcO OH 12 红外光谱 Infrared Spectroscopy • 反映分子中键的振动能级的变化情况，提供官 能团的信息
红外光谱 Infrared Spectroscopy 有机化合物用不同波长的红外线照射，分子 吸收红外线后引起化学键的振动或转动能级跃迁 而形成的光谱，称为红外吸收光谱。 二.红外光谱 Infrared Spectroscopy 红外谱图由测定仪自动记录下来，一般横坐标用波数 "(m)表示，纵坐标常用百分透光率T%表示。由于纵坐 标用的是百分透光率而不是吸收度，所以红外光谱中的吸 收峰与紫外光谱中的吸收峰是相反的，即红外光谱中的吸 收峰，实际是向下的“谷”。1889年Angstrem首次证实尽管 C0和C0,都是由碳原子和氧原子组成，但因为是不同的气 体分子而具有不同的红外光谱图。这个试验最根本的意义 在于它表明了红外吸收产生的根源是分子而不是原子。而 整个分子光谱学科就是建立在这个基础上的。 14 >
7 13 有机化合物用不同波长的红外线照射，分子 吸收红外线后引起化学键的振动或转动能级跃迁 而形成的光谱，称为红外吸收光谱。 红外光谱 Infrared Spectroscopy 14 红外谱图由测定仪自动记录下来，一般横坐标用波数 υ(cm-1)表示，纵坐标常用百分透光率T％表示。由于纵坐 标用的是百分透光率而不是吸收度，所以红外光谱中的吸 收峰与紫外光谱中的吸收峰是相反的，即红外光谱中的吸 收峰，实际是向下的“谷”。1889年Angstrem首次证实尽管 CO和CO2都是由碳原子和氧原子组成，但因为是不同的气 体分子而具有不同的红外光谱图。这个试验最根本的意义 在于它表明了红外吸收产生的根源是分子而不是原子。而 整个分子光谱学科就是建立在这个基础上的。 二.红外光谱 Infrared Spectroscopy Infrared Spectroscopy

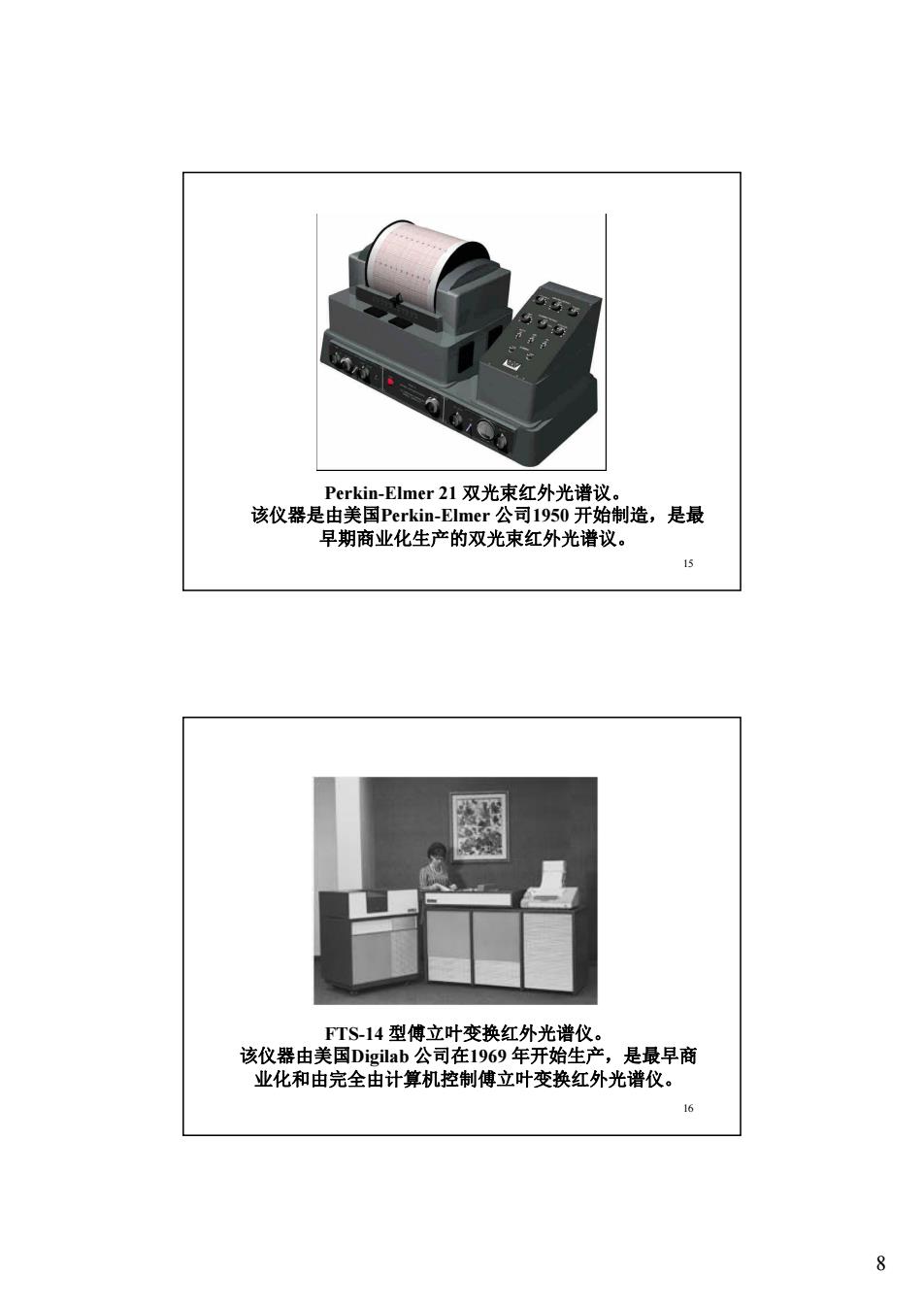

Perkin-Elmer21双光束红外光谱议。 该仪器是由美国Perkin-Elmer公司1950开始制造，是最 早期商业化生产的双光束红外光谱议。 FTS14型傅立叶变换红外光谱仪。 该仪器由美国Digilab公司在1969年开始生产，是最早商 业化和由完全由计算机控制傅立叶变换红外光谱仪。 16
8 15 Perkin-Elmer 21 双光束红外光谱议。 该仪器是由美国Perkin-Elmer 公司1950 开始制造，是最 早期商业化生产的双光束红外光谱议。 16 FTS-14 型傅立叶变换红外光谱仪。 该仪器由美国Digilab 公司在1969 年开始生产，是最早商 业化和由完全由计算机控制傅立叶变换红外光谱仪

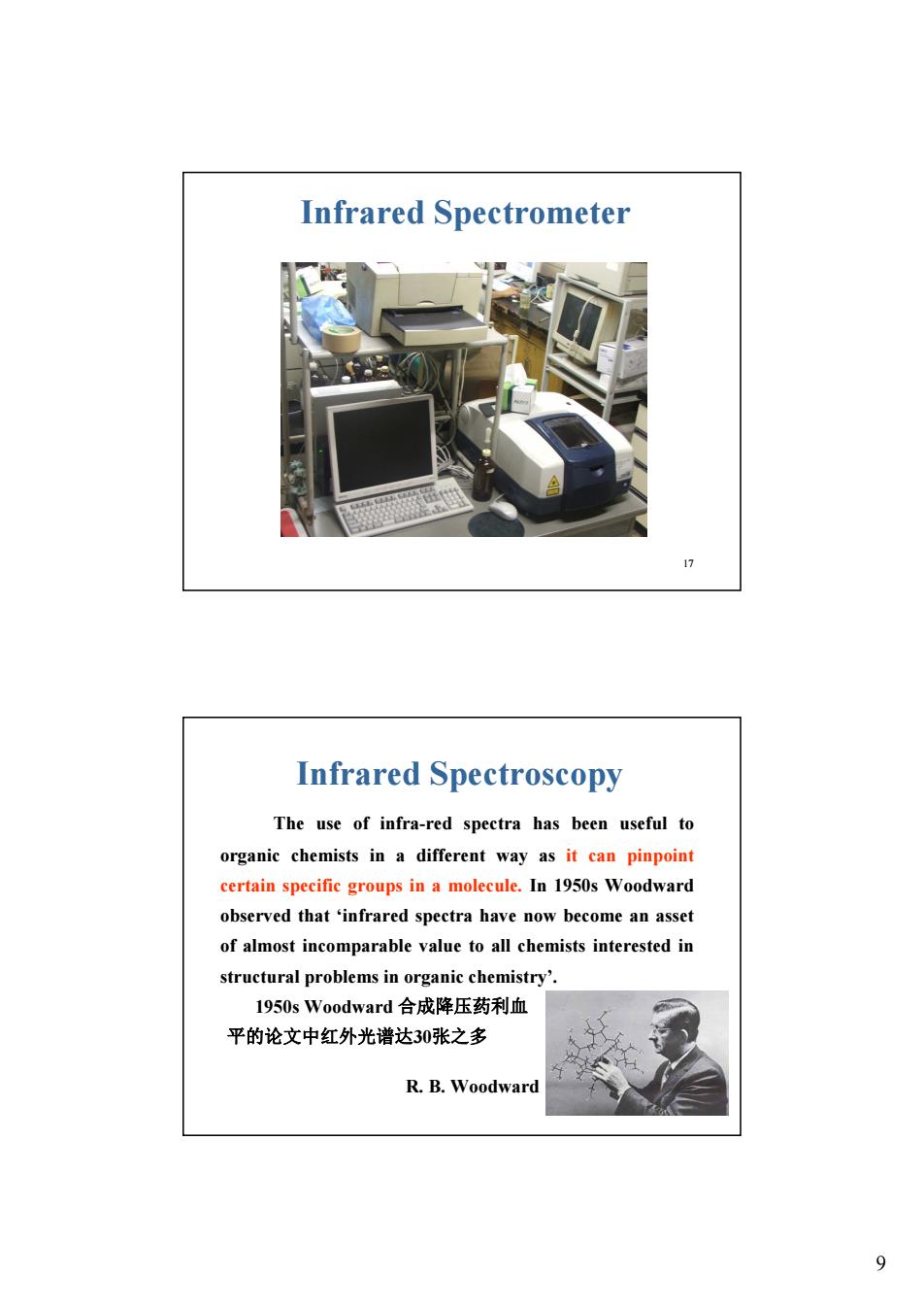

Infrared Spectrometer Infrared Spectroscopy The use of infra-red spectra has been useful to organic chemists in a different way as it can pinpoint certain specific groups in a molecule.In 1950s Woodward observed that'infrared spectra have now become an asset of almost incomparable value to all chemists interested in structural problems in organic chemistry'. 1950 s Woodward合成降压药利血 平的论文中红外光谱达30张之多 R.B.Woodward 9
9 17 Infrared Spectrometer 18 The use of infra-red spectra has been useful to organic chemists in a different way as it can pinpoint certain specific groups in a molecule. In 1950s Woodward observed that ‘infrared spectra have now become an asset of almost incomparable value to all chemists interested in structural problems in organic chemistry’. 1950s Woodward 合成降压药利血 平的论文中红外光谱达30张之多 Infrared Spectroscopy R. B. Woodward
常见的键的振动方式 ·伸缩振动Stretching Vibrations @ symmetric stretch asymmetric stretch 常见的键的振动方式 ·弯曲振动Bending Vibrations(面内) (@ (@ (@ (@ 10
10 19 常见的键的振动方式 • 伸缩振动 Stretching Vibrations C H H symmetric stretch C H H asymmetric stretch 20 常见的键的振动方式 • 弯曲振动 Bending Vibrations（面内） C H H symmetric in-plane bend (scissor) C H H asymmetric in-plane bend (rock)
