·光顺的方法很多，一般是针对曲面光顺中 的某一种情况进行讨论，取得了较好的效 果。 ·但是，在车身曲面光顺中，我们执行的交 互设计，如何根据这些方法，形成一个标 准的流程，快捷的得到高质量的光顺曲面 是光顺师必须面对的课题
• 光顺的方法很多，一般是针对曲面光顺中 的某一种情况进行讨论，取得了较好的效 果。 • 但是，在车身曲面光顺中，我们执行的交 互设计，如何根据这些方法，形成一个标 准的流程，快捷的得到高质量的光顺曲面 是光顺师必须面对的课题
2.4 曲面的评价方法 ·从现有的文献看，人们注重曲面评价的曲 率梳法、斑马线法和曲率颜色图法，并且 也给出了相应的评价办法。但是这些方法 仅能反映曲面的表象问题，而没有涉及到 引起这些问题的根本原因一一控制顶点。 ● 所以我们想研究这些方法之间的关系，揭 示其问题的本质。同时根据重要程度给出 评价的权重，建立一个评价体系
2.4曲面的评价方法 • 从现有的文献看，人们注重曲面评价的曲 率梳法、斑马线法和曲率颜色图法，并且 也给出了相应的评价办法。但是这些方法 仅能反映曲面的表象问题，而没有涉及到 引起这些问题的根本原因——控制顶点。 • 所以我们想研究这些方法之间的关系，揭 示其问题的本质。同时根据重要程度给出 评价的权重，建立一个评价体系
3车身点云数据的测绘与预处理 主要内容有： ·点云数据的采集：有接触式和非接触式。 ·点云数据的预处理：包括点云的三角化、 圈选、精简、截交等，是为了便于观察， 同时提高软件的运行速度等。 ·坐标对正：将测绘点云汽车坐标系对正到 系统坐标系下，或者将补拍点云对正。 ·点云的评价与修复：评价点云，修复之
3车身点云数据的测绘与预处理 主要内容有： • 点云数据的采集：有接触式和非接触式。 • 点云数据的预处理：包括点云的三角化、 圈选、精简、截交等，是为了便于观察， 同时提高软件的运行速度等。 • 坐标对正：将测绘点云汽车坐标系对正到 系统坐标系下，或者将补拍点云对正。 • 点云的评价与修复：评价点云，修复之
4汽车车身曲面表示与次数的选择 ·本部分讨论曲面的表示方法，通过表示方 法的讨论，给出汽车车身曲面的表示方法。 ·通过曲线曲面的高次振荡和连续性要求， 确定汽车车身曲面的次数的选择要求
4汽车车身曲面表示与次数的选择 • 本部分讨论曲面的表示方法，通过表示方 法的讨论，给出汽车车身曲面的表示方法。 • 通过曲线曲面的高次振荡和连续性要求， 确定汽车车身曲面的次数的选择要求

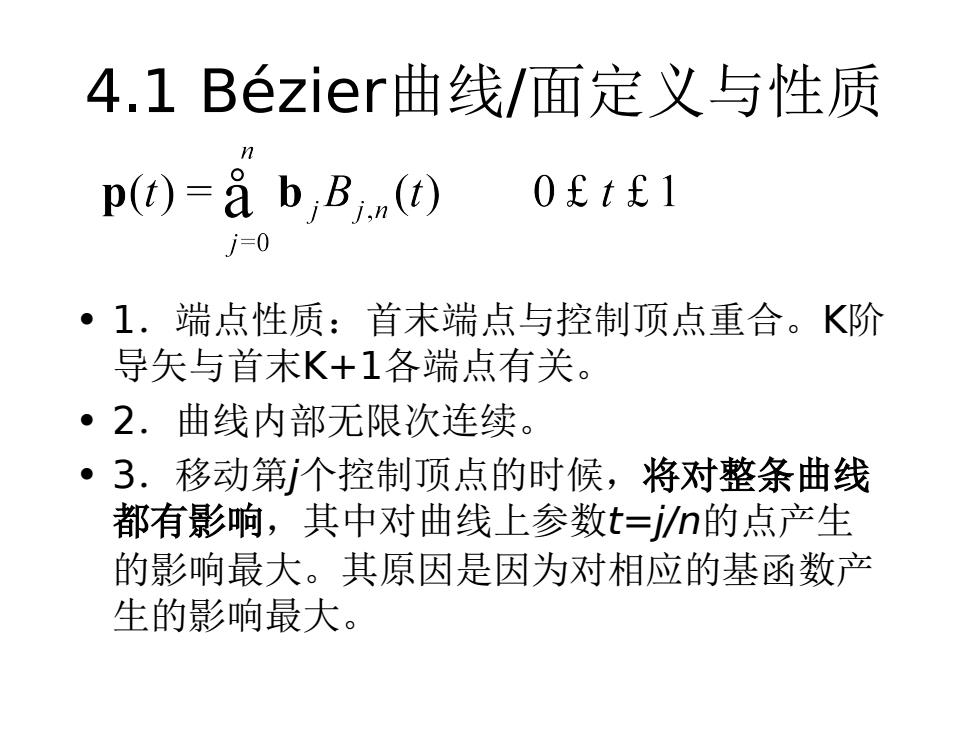

4.1Bézier曲线/面定义与性质 p(t)=a b,Bi.(t) 0￡t￡1 j=0 ·1.端点性质：首末端点与控制顶点重合。K阶 导矢与首末K+1各端点有关。 ·2.曲线内部无限次连续。 ·3.移动第j个控制顶点的时候，将对整条曲线 都有影响，其中对曲线上参数t=jn的点产生 的影响最大。其原因是因为对相应的基函数产 生的影响最大
4.1Bézier曲线/面定义与性质 • 1．端点性质：首末端点与控制顶点重合。K阶 导矢与首末K+1各端点有关。 • 2．曲线内部无限次连续。 • 3．移动第j个控制顶点的时候，将对整条曲线 都有影响，其中对曲线上参数t=j/n的点产生 的影响最大。其原因是因为对相应的基函数产 生的影响最大
