”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 少本X2大家 第1章制图基本知识与技能 1.1制图国家标准的基本规定 1.2尺规绘图 1.3徒手绘图 1.4计算机绘图
第1章 制图基本知识与技能 1.1 制图国家标准的基本规定 1.2 尺规绘图 1.3 徒手绘图 1.4 计算机绘图
”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育”十一五”国家级规划教材 工程制图 山本开王大军 1.1 制图国家标准基本规定 1.1.1图纸幅面及格式(GB/T14690-2008) 图纸幅面尺寸 ag日口ag0■00 EE■IEEn里gnnn0■9 基本幅面 mm 幅面代号 尺寸BXL A0 841×1189 Al 594×841 A2 420×594 A3 297×420 A4 210X297 注意：必要时可以加长幅面
1.1 制图国家标准基本规定 图纸幅面尺寸 基本幅面 mm 注意：必要时可以加长幅面。 幅面代号 尺寸B×L A0 841×1189 A1 594×841 A2 420×594 A3 297×420 A4 210×297 1.1.1图纸幅面及格式（GB/T 14690-2008）

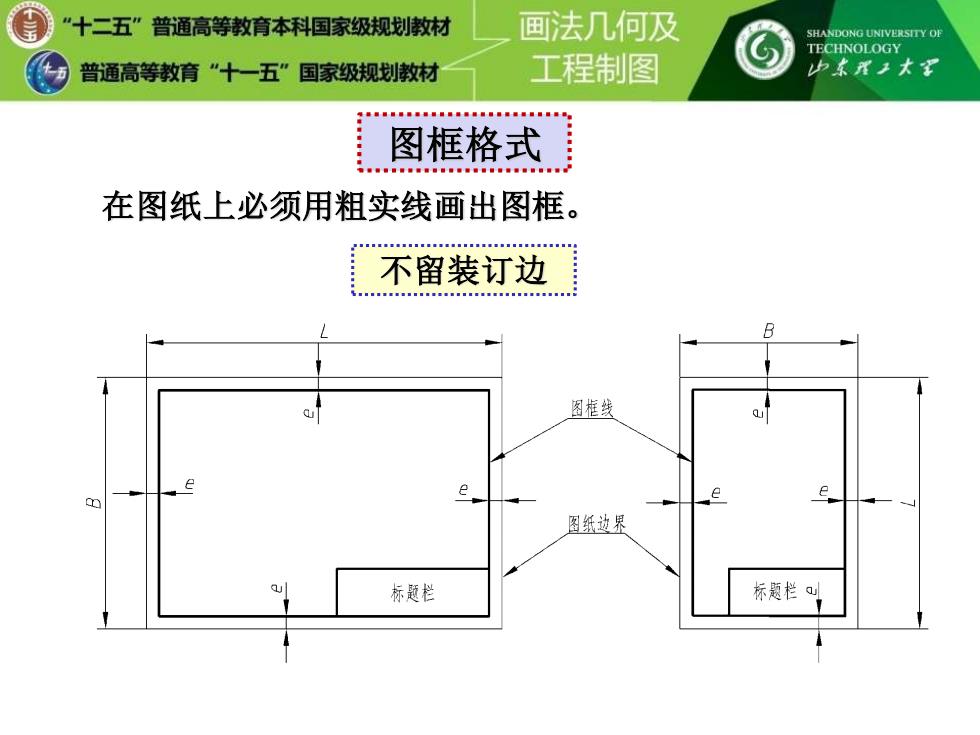

”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 山本X工大军 图框格式 在图纸上必须用粗实线画出图框。 不留装订边 B 图框线 e e 图纸边界 标题栏 标题栏则
图框格式 在图纸上必须用粗实线画出图框。 不留装订边

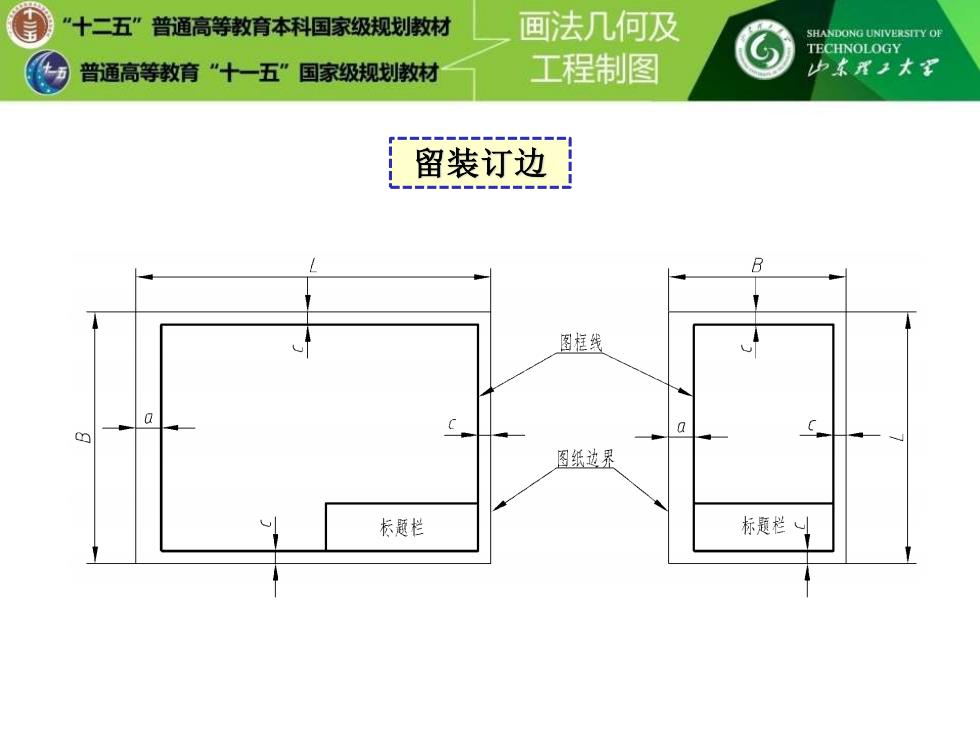

”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 山本开王大军 留装订边 B 图框线 图纸边界 长题栏 标题栏
留装订边

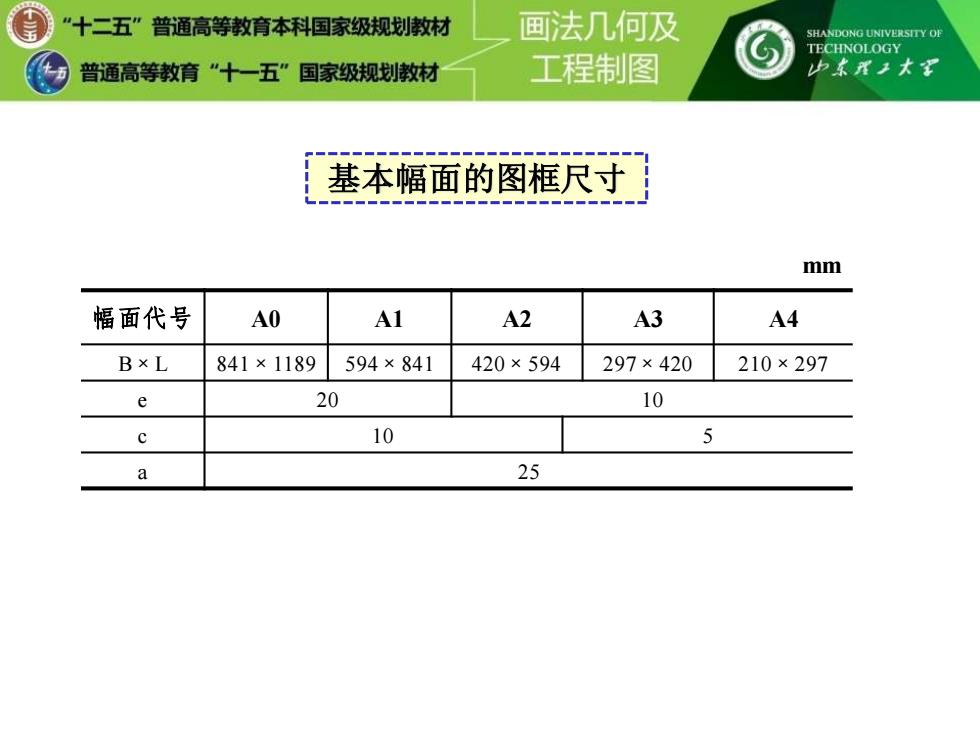

”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 少本X2大军 基本幅面的图框尺寸 mm 幅面代号 A0 A1 A2 A3 A4 B×L 841×1189 594×841 420×594 297×420 210×297 e 20 10 c 10 5 a 25
基本幅面的图框尺寸 mm 幅面代号 A0 A1 A2 A3 A4 B×L 841×1189 594×841 420×594 297×420 210×297 e 20 10 c 10 5 a 25
